Основы схемотехники для автомобильной электроники

Резистор как инструмент управления сигналом и током

В предыдущем курсе мы выяснили, что вывод микроконтроллера STM32 работает с напряжением $3.3$ В и способен пропустить через себя ток не более $20$ мА. Автомобильная же сеть живет по своим правилам: там гуляют $14.4$ В, мощные помехи и токи в десятки ампер. Если мы напрямую соединим вывод STM32 с автомобильной кнопкой или датчиком, микроконтроллер мгновенно сгорит.

Чтобы подружить нежную цифровую логику с суровой автомобильной средой, нам нужны инструменты согласования. И самый базовый из них — резистор.

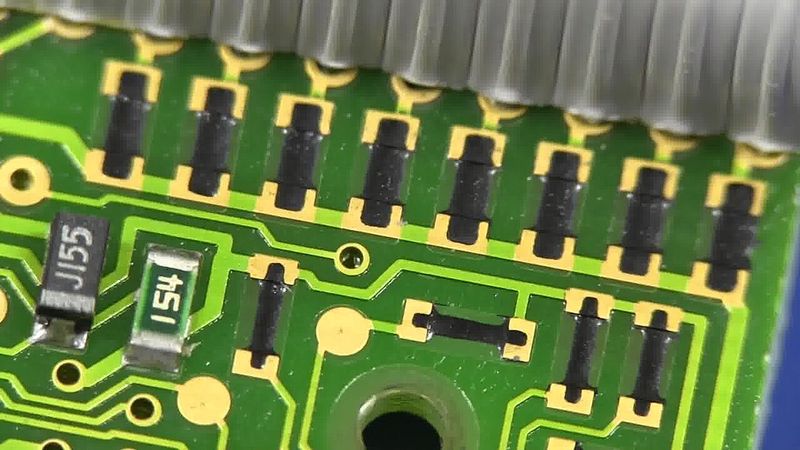

В современных автомобильных блоках управления (ЭБУ) вы почти не встретите резисторов с проволочными ножками. Используются SMD-компоненты (Surface Mounted Device) — крошечные прямоугольники, которые припаиваются прямо на поверхность платы. Несмотря на размер, они выполняют три критически важные функции.

1. Токоограничение: защита выходов

Самая очевидная задача резистора — ограничить ток, опираясь на закон Ома.

Допустим, мы хотим, чтобы наш BCM зажигал светодиод на приборной панели. Светодиоду для свечения нужно напряжение $2.0$ В и ток $10$ мА ($0.01$ А). Вывод STM32 выдает $3.3$ В. Если подключить светодиод напрямую, он попытается забрать весь доступный ток и сгорит (или сожжет порт микроконтроллера).

Нам нужно «погасить» лишнее напряжение. Считаем излишек: $U = 3.3 - 2.0 = 1.3$ В

Теперь, используя закон Ома, подбираем сопротивление, которое при падении напряжения в $1.3$ В пропустит ровно $0.01$ А: $R = \frac{U}{I}$

$R = \frac{1.3}{0.01} = 130$ Ом

Установив резистор на $130$ Ом последовательно со светодиодом, мы гарантируем, что ток в цепи никогда не превысит безопасные $10$ мА.

2. Подтяжка линии: защита от электромагнитных помех (EMI)

Вторая задача резистора связана с чтением сигналов. Представьте, что мы подключили кнопку открывания багажника к порту STM32. Кнопка замыкает порт на землю ($0$ В), когда нажата.

Но что происходит, когда кнопка отпущена? Порт микроконтроллера физически никуда не подключен. В схемотехнике это называется «висящий вывод» (floating pin).

Как мы помним из прошлой главы, автомобильная проводка работает как отличная антенна, собирая электромагнитные помехи (EMI) от генератора и катушек зажигания. Висящий вывод будет ловить этот «эфирный шум», и микроконтроллер начнет хаотично считывать то нули, то единицы. Багажник будет открываться сам по себе.

Чтобы этого избежать, используют подтягивающий резистор (Pull-up). Его подключают между портом ввода и линией питания ($3.3$ В). Сопротивление берут достаточно большое (обычно $10$ кОм).

Как это работает:

1. Кнопка отпущена: Резистор «подтягивает» напряжение на порту к $3.3$ В. Микроконтроллер уверенно читает логическую «1». Помехи не могут перебить эту жесткую привязку.
2. Кнопка нажата: Ток устремляется по пути наименьшего сопротивления — через замкнутую кнопку на землю. Напряжение на порту падает до $0$ В. Микроконтроллер читает уверенный «0». Резистор в $10$ кОм при этом ограничивает ток от линии питания до безопасных $0.33$ мА, предотвращая короткое замыкание.

Если кнопку нужно замыкать не на землю, а на питание, резистор ставят между портом и землей. Это называется стягивающим резистором (Pull-down).

3. Делитель напряжения: чтение 12-вольтовых сигналов

Третья, и самая частая задача резистора в автомобильной электронике — понижение напряжения.

BCM должен знать, включено ли зажигание. Сигнал зажигания — это $14.4$ В при заведенном двигателе. Если подать их на вход STM32, чип выйдет из строя, так как его предел — $3.3$ В. Ограничить ток здесь недостаточно, нужно физически уменьшить напряжение.

Для этого используют делитель напряжения — два резистора, соединенные последовательно между измеряемым сигналом и землей. Точка между ними подключается к микроконтроллеру.

Формула делителя напряжения выглядит так:

$$U_{out} = U_{in} \times \frac{R_2}{R_1 + R_2}$$

Где:

• $U_{in}$ — входное напряжение от автомобиля ($14.4$ В).
• $R_1$ — верхнее плечо делителя (резистор со стороны сигнала).
• $R_2$ — нижнее плечо делителя (резистор со стороны земли).
• $U_{out}$ — выходное напряжение, которое пойдет в STM32.

Делитель не «сжигает» лишнее напряжение, он распределяет его пропорционально сопротивлениям. Чем больше доля $R_2$ в общем сопротивлении цепи, тем большее напряжение на нем останется.

Давайте подберем номиналы. Возьмем $R_1 = 12$ кОм и $R_2 = 3.3$ кОм. Считаем: $14.4 \times \frac{3.3}{12 + 3.3} \approx 3.1$ В.

Отличный результат! При входных $14.4$ В микроконтроллер получит безопасные $3.1$ В (что распознается как логическая «1»), а при $0$ В на входе получит $0$ В.

Резюме

Резистор в цифровой схемотехнике — это не просто «потребитель энергии». Это инструмент маршрутизации логики. С его помощью мы:

• Задаем безопасные токи для внешних компонентов.
• Фиксируем логические уровни, защищаясь от автомобильных помех (Pull-up/Pull-down).
• Масштабируем автомобильные $14.4$ В до микроконтроллерных $3.3$ В (Делитель).

Однако резисторы работают только со статичными состояниями. Если в бортовой сети произойдет резкий всплеск напряжения (Load Dump), делитель честно пропустит его пропорциональную часть в микроконтроллер, что может привести к сбою. Чтобы сглаживать такие динамические скачки, нам понадобится второй базовый компонент — конденсатор. О нем — в следующей главе.

Конденсатор в цепях фильтрации и стабилизации

В прошлой статье мы рассчитали делитель напряжения на резисторах, который блестяще справился с задачей: превратил автомобильные $14.4$ В в безопасные для микроконтроллера STM32 $3.1$ В. Но что произойдет в момент Load Dump, когда напряжение в бортовой сети на долю секунды подскочит до $100$ В? Резисторы не обладают «памятью» или инерцией — они разделят эти $100$ В в той же пропорции. На вход STM32 мгновенно прилетит $21.5$ В, и чип выгорит.

Резисторы управляют уровнями напряжения и тока, но они бессильны против их резких изменений во времени. Чтобы защитить электронику от всплесков и провалов, нам нужен компонент, который сопротивляется самому факту изменения напряжения.

Анатомия автомобильного «амортизатора»

Конденсатор — это пассивный электронный компонент, способный накапливать электрический заряд. Физически он состоит из двух проводящих обкладок, разделенных диэлектриком (материалом, не проводящим ток).

Главное правило конденсатора, на котором строится вся схемотехника: напряжение на конденсаторе не может измениться мгновенно.

Если напряжение в цепи резко возрастает (пришла помеха), конденсатор начинает вбирать в себя заряд, «срезая» верхушку всплеска. Если напряжение падает — он отдает накопленный заряд обратно в цепь, заполняя провал. Он работает как пружина в подвеске автомобиля, сглаживая неровности дороги.

Емкость конденсатора измеряется в Фарадах (Ф). Один Фарад — это колоссальная величина, поэтому в автомобильных ЭБУ мы будем работать с микрофарадами (мкФ, $10^{-6}$ Ф) и нанофарадами (нФ, $10^{-9}$ Ф).

В современной автомобильной электронике чаще всего применяются SMD-компоненты — многослойные керамические конденсаторы (MLCC).

Внутри крошечного корпуса размером в пару миллиметров упакованы десятки чередующихся слоев металла и специальной керамики. Это позволяет получить значительную емкость при минимальных габаритах и высокой устойчивости к вибрациям, что критично для стандарта AEC-Q100.

RC-фильтр: защита сигнальных линий

Вернемся к нашему входу микроконтроллера. Чтобы защитить его от коротких высоковольтных помех (EMI) и дребезга контактов механических кнопок, мы объединим резистор из прошлой главы и конденсатор в одну схему. Это называется RC-фильтром нижних частот.

Схема проста: сигнальный провод сначала проходит через резистор (R), а затем, прямо перед входом в микроконтроллер, ставится конденсатор (C), второй конец которого подключен к земле (GND).

Как это работает:

1. Полезный сигнал (например, мы нажали кнопку, и уровень сменился с $0$ В на $3.3$ В) длится долго. Конденсатор успевает зарядиться через резистор, и на входе MCU устанавливается стабильные $3.3$ В.
2. Помеха (искра зажигания навела короткий импульс в $50$ В на долю микросекунды) слишком коротка. Резистор ограничивает ток, которым этот импульс пытается зарядить конденсатор. Всплеск заканчивается раньше, чем конденсатор успевает хоть немного зарядиться. Микроконтроллер даже не замечает помехи.

Скорость, с которой заряжается и разряжается эта связка, определяется постоянной времени $\tau$ (тау):

$$\tau = R \cdot C$$

Где:

• $\tau$ — время в секундах, за которое конденсатор зарядится на $63\%$ от входного напряжения.
• $R$ — сопротивление в Омах.
• $C$ — емкость в Фарадах.

Например, если мы поставим резистор на $10000$ Ом ($10$ кОм) и конденсатор на $100$ нФ ($0.0000001$ Ф): $\tau = 10000 \cdot 0.0000001 = 0.001$ секунды ($1$ миллисекунда).

Это значит, что любая помеха короче $1$ миллисекунды будет эффективно проглочена фильтром, а нажатие кнопки (которое мы держим пальцем минимум $50-100$ мс) спокойно пройдет.

Блокировочные конденсаторы: локальные батарейки для MCU

До сих пор мы рассматривали конденсатор как фильтр на входах микроконтроллера. Но есть еще одно, абсолютно критическое применение — стабилизация питания самого чипа (Decoupling).

Ядро STM32 работает на частотах в десятки мегагерц. Внутри чипа миллионы транзисторов переключаются с нуля на единицу и обратно. В моменты переключения микроконтроллеру требуются резкие, мгновенные порции тока.

Казалось бы, блок питания ЭБУ может их обеспечить. Но дорожки на печатной плате и провода имеют собственную паразитную индуктивность — они сопротивляются резким скачкам тока. Если MCU запросит ток напрямую от отдаленного источника питания, напряжение на ножках чипа локально просядет, и микроконтроллер перезагрузится от голодания (возникнет ошибка Brown-out Reset).

Решение — блокировочный (decoupling) конденсатор.

Обычно это керамический конденсатор емкостью $100$ нФ, который размещается на печатной плате вплотную к выводам питания микроконтроллера (VDD и GND).

В этой роли конденсатор работает как крошечная локальная батарейка с мгновенной отдачей. Когда STM32 резко потребляет ток, он берет его из этого конденсатора. А в паузах между переключениями (которые длятся наносекунды) конденсатор неспеша подзаряжается от основной линии питания.

Золотое правило трассировки плат: У каждого вывода питания микроконтроллера должен стоять свой блокировочный конденсатор, и расстояние от него до чипа должно быть минимальным — буквально миллиметры.

Итог архитектуры входа

Теперь мы можем собрать полную картину того, как сигнал от суровой автомобильной среды попадает в нежный микроконтроллер:

1. Подтягивающий резистор (Pull-up) задает уровень по умолчанию, чтобы вход не «висел в воздухе» и не ловил EMI.
2. Делитель напряжения снижает автомобильные $14.4$ В до логических $3.3$ В.
3. RC-фильтр (резистор + конденсатор) срезает высоковольтные иголки помех и дребезг контактов.
4. Блокировочный конденсатор на ножках питания MCU гарантирует, что сам чип не зависнет в момент обработки этого сигнала.

Мы научились управлять логикой сигналов и защищать их от помех. Но микроконтроллер BCM должен не только читать кнопки, но и управлять реальными устройствами — фарами, замками, дворниками. В следующей главе мы добавим в наш арсенал полупроводники и разберемся, как защитить ЭБУ от переполюсовки питания.

Полупроводниковый диод: защита от переполюсовки и коммутация

В спешке при замене аккумулятора механик путает клеммы местами. Вместо положенных $+12.6$ В на главный контакт центрального блока кузовной электроники (BCM) обрушивается $-12.6$ В. Если эта обратная полярность дойдет до микроконтроллера STM32, рассчитанного на строго положительные $3.3$ В, кремниевый чип мгновенно выгорит, превратив дорогостоящий ЭБУ в кусок пластика. Чтобы этого не произошло, на входе питания ставится электронный аналог обратного клапана — полупроводниковый диод.

Диод пропускает электрический ток только в одном направлении. У него есть два вывода: анод (плюс) и катод (минус). Если приложить положительное напряжение к аноду и отрицательное к катоду — диод открывается и ток течет. Если полярность поменять — диод закрывается, надежно блокируя путь разрушительному току.

Цена защиты: прямое падение напряжения

В идеальном мире диод был бы невидимым для тока в прямом направлении. В реальности за прохождение через полупроводниковый переход (PN-переход) приходится платить. Эта плата называется прямым падением напряжения, или $V_f$ (от английского forward voltage).

У стандартного кремниевого диода $V_f \approx 0.7$ В. Это значит, что если аккумулятор выдает $12.6$ В, то после защитного диода до схемы дойдет только $11.9$ В. Для автомобильной электроники потеря доли вольта обычно не критична. Проблема кроется в другом — в выделении тепла.

Любое падение напряжения при протекании тока означает выделение мощности в виде тепла, которое рассчитывается по формуле $P = I \cdot V_f$.

Допустим, наш BCM управляет несколькими лампами и потребляет ток $5$ А. Защитный кремниевый диод на входе питания будет рассеивать мощность: $P = 5 \cdot 0.7 = 3.5$ Вт.

Для миниатюрного SMD-компонента на печатной плате $3.5$ Вт — это колоссальный нагрев, способный расплавить припой. Ставить огромный диод с радиатором внутри компактного автомобильного блока нецелесообразно.

Диод Шоттки: решение для силовых цепей

Для защиты цепей питания от переполюсовки инженеры используют особый тип диодов — диоды Шоттки. В них используется переход не между двумя полупроводниками, а между полупроводником и металлом.

Главное преимущество диода Шоттки — низкое прямое падение напряжения: $V_f \approx 0.3$ В.

Пересчитаем тепловыделение для того же тока $5$ А: $P = 5 \cdot 0.3 = 1.5$ Вт.

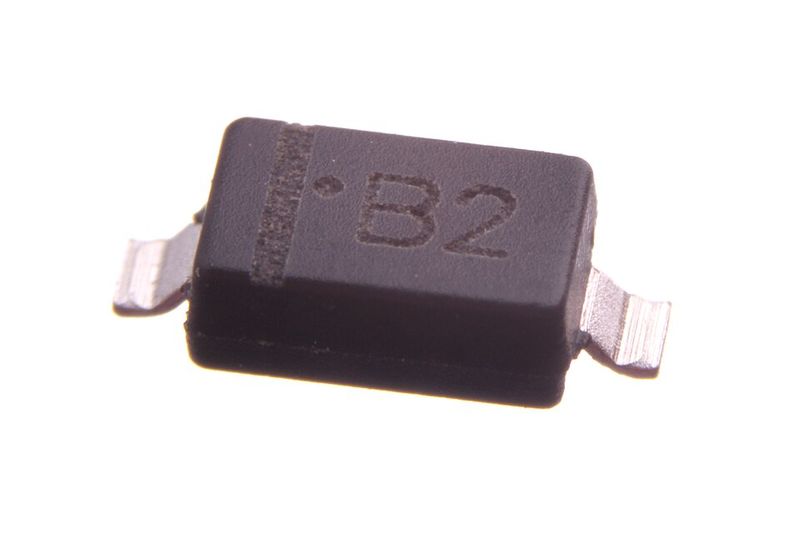

Нагрев снизился более чем в два раза. Именно диоды Шоттки в массивных SMD-корпусах вы увидите на входе питания любого современного ЭБУ.

TVS-диод: укрощение высоковольтных выбросов

Защита от переполюсовки спасает при ошибках подключения аккумулятора. Но автомобильная сеть таит и другие угрозы. При резком отключении мощной нагрузки (например, вентилятора охлаждения) или при сбросе нагрузки генератора (Load Dump) в сети возникают кратковременные выбросы напряжения до $100$ В прямой полярности. Обычный диод их пропустит, ведь они имеют «правильный» знак.

Здесь на сцену выходит TVS-диод (Transient Voltage Suppressor — подавитель переходных напряжений). Это специализированный компонент, который подключается параллельно защищаемой цепи, а не последовательно.

В нормальном режиме (при $14.4$ В) TVS-диод закрыт и никак не влияет на работу схемы. Но у него есть строго заданное напряжение пробоя. Как только напряжение в сети превышает этот порог (например, достигает $18$ В), TVS-диод мгновенно открывается и замыкает излишки энергии на землю, не пуская их дальше в схему. Как только выброс заканчивается, диод снова закрывается.

Комплексная защита сигнального входа BCM

Теперь мы можем собрать воедино знания из трех глав и спроектировать реальный узел автомобильного ЭБУ — защищенный вход для считывания состояния кнопки (например, концевика двери).

Сигнал от кнопки идет по длинному проводу через весь кузов. Он собирает электромагнитные помехи (EMI), может случайно закоротить на $+12$ В аккумулятора, а при коммутации реле рядом с ним возникают высоковольтные иглы. Микроконтроллер STM32 с его нежными входами на $3.3$ В не выживет при прямом подключении.

Правильная схемотехника входа выглядит как эшелонированная оборона:

1. Делитель напряжения (Резисторы): Снижает автомобильные $12$ В до безопасных для микроконтроллера $3$ В. Одновременно первый резистор ограничивает ток, если на вход ошибочно подадут слишком высокое напряжение.
2. RC-фильтр (Резистор + Конденсатор): Конденсатор вместе с входным резистором образует фильтр нижних частот. Он сглаживает дребезг контактов механической кнопки и поглощает высокочастотные электромагнитные наводки.
3. TVS-диод: Устанавливается сразу после разъема. Если по проводу прилетит статический разряд в несколько тысяч вольт или индуктивный выброс, TVS-диод срежет этот пик до безопасного уровня еще до того, как он доберется до резисторов и конденсатора.

Такая комбинация пассивных компонентов гарантирует, что какие бы электрические бури ни бушевали в проводке автомобиля, на пин STM32 придет чистый, сглаженный и безопасный логический сигнал.

Мы научились защищать входы микроконтроллера и безопасно считывать сигналы. Но ЭБУ должен не только слушать, но и управлять — включать фары, моторы дворников, обогрев стекол. Слаботочный выход STM32 не способен выдать десятки ампер. Для коммутации мощной нагрузки нам потребуется электронный ключ, управляемый напряжением — транзистор, который мы детально разберем на следующем шаге.

Транзистор как ключ: управление мощной нагрузкой от MCU

Вывод микроконтроллера STM32 работает с напряжением 3.3 В и способен выдать ток не более 20 мА. Автомобильная галогеновая фара требует напряжения 14.4 В и тока около 4.8 А. Разница в мощности — более чем в тысячу раз. Если подключить фару напрямую к микроконтроллеру, кремниевый кристалл сгорит за долю миллисекунды. Нам нужен посредник — электронный «мускул», который будет слушать слабые команды MCU и коммутировать огромные токи.

В автомобильной электронике эту роль выполняют полевые транзисторы, или MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor).

Почему не реле?

Исторически для включения мощных нагрузок использовались электромагнитные реле. В них слабый ток намагничивал катушку, которая физически притягивала массивный металлический контакт.

Характеристика	Электромагнитное реле	MOSFET (Полевой транзистор)
Механика	Есть движущиеся части	Полностью твердотельный кристалл
Износ	Контакты обгорают от искрения	Нет физического износа
Скорость	Миллисекунды (медленно)	Наносекунды (мгновенно)
ШИМ-управление	Невозможно (затрещит и сломается)	Легко (можно плавно менять яркость фар)

Сегодня в современных блоках BCM реле остаются только для самых тяжелых и специфических цепей (например, обогрев заднего стекла), а 95% всей коммутации отдано транзисторам.

Анатомия полевого транзистора

У MOSFET есть три основных вывода:

1. Сток (Drain) — сюда входит ток от мощного источника питания.
2. Исток (Source) — отсюда ток выходит к земле (GND).
3. Затвор (Gate) — управляющий вход, который подключается к микроконтроллеру.

Представьте трубу с водой. Сток — это давление в магистрали, Исток — выход из крана. Затвор — это вентиль. Уникальность MOSFET в том, что затвор электрически изолирован от канала (Сток-Исток) тончайшим слоем оксида. Ток через затвор практически не течет — транзистор управляется исключительно напряжением (давлением), приложенным к затвору.

Пороговое напряжение: проблема 3.3 В

Чтобы транзистор открылся и пропустил ток, напряжение между затвором и истоком — обозначим его $V_{GS}$ — должно превысить определенный порог.

В документации (Datasheet) этот параметр называется пороговым напряжением открывания: $V_{GS(th)}$.

Математическое условие надежного включения выглядит так: $V_{GS} \gg V_{GS(th)}$

Здесь $V_{GS}$ — реальное напряжение, которое мы подаем на затвор, а $V_{GS(th)}$ — порог из документации. Знак $\gg$ означает «значительно больше». Если подать напряжение, едва равное порогу, транзистор откроется лишь частично. Он сработает как резистор, начнет выделять огромное количество тепла и сгорит.

Важный нюанс для STM32: Стандартные силовые MOSFET рассчитаны на управление напряжением 10–12 В. Их $V_{GS(th)}$ обычно составляет 4–5 В. Если подать на такой транзистор 3.3 В от нашего микроконтроллера, он просто не откроется. Для современных ЭБУ применяют Logic-Level MOSFET — транзисторы с логическим уровнем управления. У них $V_{GS(th)}$ снижено до 1.5–2 В, что позволяет им полностью открываться от 3.3 В.

В автомобильных блоках транзисторы редко выглядят как черные цилиндры на длинных ножках. Из-за сильных вибраций используются SMD-компоненты.

Скрытая угроза: индуктивный выброс

С лампами накаливания транзистор справляется легко. Но в автомобиле полно индуктивных нагрузок: моторчики стеклоочистителей, клапаны омывателя, соленоиды замков дверей. Все они содержат внутри катушки из медного провода.

Катушка индуктивности обладает инерцией. Она сопротивляется любому изменению тока. Когда транзистор открыт, ток спокойно течет через катушку. Но когда микроконтроллер подает команду закрыть транзистор, цепь разрывается мгновенно. Магнитное поле катушки резко схлопывается, пытаясь поддержать исчезающий ток.

Возникает высоковольтный выброс напряжения, который описывается законом Фарадея: $U = -L \frac{\Delta I}{\Delta t}$

В этой формуле:

• $U$ — напряжение выброса.
• $L$ — индуктивность катушки (ее физический размер и количество витков).
• $\Delta I$ — изменение тока (например, ток упал с 5 А до 0 А).
• $\Delta t$ — время, за которое произошло изменение.

Поскольку транзистор закрывается за наносекунды ($\Delta t$ стремится к нулю), напряжение $U$ может подскочить до сотен вольт. Этот импульс пробьет закрытый транзистор и уничтожит его.

Решение: Обратный диод (Flyback Diode)

В прошлой главе мы изучали диоды как средство защиты от переполюсовки. Здесь диод применяется иначе. Его ставят параллельно индуктивной нагрузке в обратном включении (катодом к плюсу).

В нормальном режиме диод закрыт и не влияет на работу. Но как только транзистор закрывается и катушка генерирует выброс обратной полярности, диод мгновенно открывается. Он создает безопасный короткий контур, по которому ток катушки циркулирует и затухает, не повреждая транзистор.

Собираем схему воедино

Теперь мы можем спроектировать полноценный канал управления нагрузкой, объединив знания из всех предыдущих глав. Идеальная схема подключения мощного мотора к STM32 выглядит так:

1. Микроконтроллер выдает логическую единицу (3.3 В).
2. Токоограничивающий резистор (обычно 100 Ом) стоит между MCU и затвором. Хотя затвор изолирован, он ведет себя как конденсатор. В момент включения этот «конденсатор» резко заряжается, требуя большого тока. Резистор защищает вывод MCU от перегрузки в первую микросекунду.
3. Стягивающий резистор (Pull-down) на 10 кОм стоит между затвором и землей. Вспоминаем первую главу: пока MCU загружается, его выводы «висят в воздухе» (floating). Без этого резистора наводки (EMI) могут случайно открыть транзистор, и стеклоочистители сработают сами по себе.
4. Logic-Level MOSFET принимает сигнал и открывает канал Сток-Исток.
5. Обратный диод стоит параллельно мотору, готовясь погасить индуктивный выброс при выключении.

Мы прошли путь от базовых законов электричества до понимания того, как физически устроены силовые выходы автомобильного компьютера. Теперь вы готовы смотреть на сложные принципиальные схемы реальных блоков управления — и видеть в них не хаос линий, а логичные, знакомые вам блоки.

Чтение и анализ принципиальных схем автомобильных модулей

Вы уже знаете «алфавит» схемотехники: понимаете, как резисторы делят напряжение, конденсаторы фильтруют сигнал, диоды отсекают лишнее, а транзисторы управляют силой. Но если высыпать эти компоненты на стол горстью, они не станут блоком управления кузовом (BCM). Чтобы собрать из букв слова, а из слов — работающее устройство, нужна принципиальная электрическая схема.

Схема — это логическая карта устройства. Она показывает не то, как детали физически расположены на зеленом текстолите платы, а то, как между ними текут токи и передаются сигналы.

Грамматика схемотехники: где верх, а где низ

Инженеры во всем мире договорились рисовать схемы по единым правилам, чтобы их можно было читать так же естественно, как текст в книге. Главный принцип — поток энергии и информации должен быть визуально предсказуемым.

1. Напряжение падает сверху вниз. Линии питания (например, $14.4$ В от аккумулятора или $3.3$ В для микроконтроллера) всегда располагаются в верхней части чертежа. Линия земли (GND, $0$ В) — в самом низу. Ток визуально течет сверху вниз, подобно водопаду.
2. Сигнал идет слева направо. Входы устройства (разъемы, кнопки, датчики) рисуют слева. Вычислительное ядро (микроконтроллер STM32) — в центре. Выходы (транзисторы, управляющие фарами или моторами) — справа.
3. Цепи и узлы. Линия на схеме — это идеальный провод, называемый «цепью» (net). Если две линии пересекаются просто крестом — они не соединены физически (один провод проходит над другим). Если в месте пересечения стоит жирная точка — это «узел» (junction), провода спаяны вместе, и ток может разветвляться.

Чтобы не загромождать чертеж паутиной проводов, тянущихся к одному источнику питания, используют символы. Направленная вверх стрелка или черточка с надписью «VCC» означает подключение к плюсу питания. Перевернутая буква «Т» или три горизонтальные черточки внизу — подключение к земле. Все точки схемы с одинаковыми символами физически соединены между собой.

Разбор входного тракта: от суровой реальности к нежному MCU

Давайте прочитаем реальный фрагмент схемы BCM — канал цифрового входа. Представьте, что к разъему блока подключен концевик двери. Когда дверь открывается, концевик замыкается на автомобильный плюс ($14.4$ В). Нам нужно безопасно довести этот сигнал до вывода микроконтроллера, который работает от $3.3$ В и сгорит от малейшего скачка напряжения.

Инженерная мысль выстраивает компоненты в строгой последовательности, образуя эшелонированную оборону. Читаем схему слева направо:

1. Разъем и TVS-диод. Сразу у входа в блок линия сигнала подключена к TVS-диоду, второй конец которого уходит на землю. Это первая линия обороны. Если по длинному проводу от двери прилетит высоковольтный всплеск (электромагнитная помеха или статика от руки пассажира), TVS-диод мгновенно откроется и сбросит разрушительную энергию в землю, не пустив её дальше в схему.
2. Делитель напряжения. Далее сигнал проходит через два резистора. Первый ($R_1$) стоит последовательно на линии, второй ($R_2$) подключен от линии к земле. Это делитель. Он берет автомобильные $14.4$ В и пропорционально уменьшает их до безопасных $3.1$ В.
3. RC-фильтр. Сразу после делителя, параллельно $R_2$, установлен керамический конденсатор, соединенный с землей. Вместе с $R_1$ он образует фильтр нижних частот. Конденсатор «проглатывает» короткие дребезги контактов механической кнопки и высокочастотный шум, выдавая дальше плавный, уверенный перепад напряжения.
4. Пин микроконтроллера. Только после прохождения всех этих каскадов очищенный и масштабированный сигнал попадает на ножку STM32.

Каждый компонент стоит на своем месте не случайно. Если поставить конденсатор до делителя, он будет заряжаться до полных $14.4$ В, что потребует более крупного и дорогого компонента. Если убрать TVS-диод, высоковольтный всплеск пробьет резисторы и выжжет порт микроконтроллера.

Разбор выходного каскада: как MCU управляет силой

Теперь прочитаем правую часть схемы BCM — выходной каскад. Микроконтроллер принял сигнал об открытой двери и должен включить салонное освещение. Ножка STM32 может выдать лишь $3.3$ В и мизерный ток, а лампе нужны амперы.

Здесь применяется топология Low-side switch (коммутация по низкой стороне). Нагрузка (лампа) постоянно подключена к плюсу аккумулятора, а мы управляем её подключением к земле.

Читаем цепь от микроконтроллера направо:

1. Токоограничивающий резистор затвора. От вывода MCU сигнал идет через небольшой резистор (например, $100$ Ом) к затвору N-канального MOSFET. Затвор транзистора ведет себя как крошечный конденсатор. При переключении он кратковременно потребляет большой ток. Этот резистор защищает ножку микроконтроллера от перегрузки в момент включения.
2. Стягивающий резистор (Pull-down). Между затвором транзистора и землей стоит резистор большого номинала (например, $10$ кОм). Пока микроконтроллер загружается, его выводы находятся в «висящем» состоянии. Pull-down резистор гарантирует, что затвор притянут к земле, и транзистор будет надежно закрыт, предотвращая случайные вспышки света.
3. Транзистор и нагрузка. Сток (Drain) транзистора уходит на разъем, к которому подключена лампа. Исток (Source) жестко посажен на землю схемы. Когда на затвор приходит $3.3$ В, транзистор открывается, соединяя лампу с землей — цепь замыкается, свет загорается.
4. Обратный диод (если нагрузка индуктивная). Если вместо лампы мы управляем реле или моторчиком дворников, на схеме параллельно клеммам нагрузки будет нарисован диод, смотрящий катодом в сторону плюса. Он ждет момента, когда транзистор закроется, чтобы безопасно закольцевать в себе индуктивный выброс от катушки.

От логики к физике

Принципиальная схема — это идеальный мир. Когда вы перенесете её на печатную плату (PCB), компоненты, нарисованные рядом, могут оказаться в разных концах текстолита из-за конструктивных ограничений.

Однако логика соединений останется неизменной. Умение читать схему блоками (вот входной фильтр, вот драйвер нагрузки, вот подсистема питания) позволяет смотреть на сложнейшую плату автомобильного ЭБУ и видеть не хаос из сотен серых прямоугольников, а четко структурированную систему магистралей и защитных барьеров.

Аппаратная база готова. Вы знаете, как защитить входы и как управлять мощными выходами. Теперь этот «железный» потенциал нужно оживить логикой. В следующей главе мы перейдем от паяльника к клавиатуре и начнем изучать язык С, чтобы написать прошивку для нашего микроконтроллера.
