Основы оптоволокна: типы волокон и базовые параметры

Человеческий волос имеет толщину около 70–100 микрометров. Сердцевина современного оптического волокна — всего 9 микрометров, но сквозь эту невидимую глазу стеклянную нить передаются десятки терабит информации в секунду на расстояния в тысячи километров без единого промежуточного усилителя. Однако стоит менеджеру по закупкам ошибиться всего в одной букве маркировки или подставить в спецификацию не тот тип волокна — и дорогостоящая магистраль либо вовсе не запустится, либо сигнал в ней угаснет уже на первом повороте кабельного лотка.

Чтобы грамотно продавать, комплектовать и монтировать волоконно-оптические линии связи (ВОЛС), необходимо понимать, по каким физическим законам свет путешествует внутри стекла, чем отличаются волокна в многокилометровых магистралях от волокон в офисных сетях и на какие строчки в паспорте кабеля нужно смотреть в первую очередь.

Физическая природа волокна: как удержать свет внутри стекла

В традиционных электрических кабелях сигнал идет в виде упорядоченного движения электронов по металлическому проводнику (меди или алюминию). В оптике проводником служит диэлектрик — сверхчистый кварцевый песок (диоксид кремния, $\mathrm{SiO_2}$), а носителем сигнала выступают электромагнитные волны оптического диапазона — фотоны.

Почему луч света, войдя в изогнутую прозрачную стеклянную трубку, не вылетает наружу через ее прозрачные стенки, а послушно следует за всеми ее поворотами?

В основе работы любого световода лежит базовое оптическое явление — полное внутреннее отражение. Когда световой луч идет из оптически более плотной среды в оптически менее плотную, на границе раздела сред луч одновременно преломляется (уходит наружу под другим углом) и отражается обратно. Но если угол падения луча превышает некоторое критическое значение, преломленный луч исчезает вовсе: весь свет на 100% отражается обратно в плотную среду, словно от идеального зеркала.

Критический угол падения луча $\theta_c$ определяется соотношением показателей преломления двух сред по закону Снеллиуса:

$$\sin \theta_c = \frac{n_2}{n_1}$$

В этой формуле:

• $n_1$ — показатель преломления оптически более плотной сердцевины (для кварцевого стекла он составляет около $1{,}46$–$1{,}48$);
• $n_2$ — показатель преломления менее плотной оболочки (обычно около $1{,}44$–$1{,}46$);
• $\theta_c$ — критический угол, при падении под которым (и больше которого) луч больше не может покинуть пределы сердцевины.

Практический пример: Если показатель преломления сердцевины равен $1{,}47$, а оболочки — $1{,}45$, то $\sin \theta_c = 1{,}45 / 1{,}47 \approx 0{,}9864$. Отсюда критический угол составляет примерно $80{,}5^\circ$. Любой луч, скользящий вдоль оси волокна и падающий на стенку под углом более $80{,}5^\circ$ к нормали (то есть почти параллельно оси), оказывается заперт внутри сердцевины навсегда.

Анатомия оптического волокна

Чтобы реализовать этот физический закон на практике, промышленное волокно изготавливают в виде многослойного цилиндра:

1. Сердцевина (Core): центральная зона из сверхчистого плавленого кварца, легированного специальными оксидами (например, оксидом германия $\mathrm{GeO_2}$), повышающими показатель преломления. По ней распространяется практически вся энергия оптического сигнала.
2. Оптическая оболочка (Cladding): слой чистого кварцевого стекла чуть меньшей оптической плотности, окружающий сердцевину. Внешний диаметр оболочки — строгий мировой стандарт для 99% связных кабелей: ровно $125$ мкм.
3. Первичное защитное покрытие (Coating): слой мягкого акрилатного лака ультрафиолетового отверждения толщиной до $245$–$250$ мкм. Стекло беззащитно перед микротрещинами и влагой воздуха; именно лаковое покрытие дает волокну механическую гибкость и защищает его от сколов при изгибах.

При монтаже и сварке волокон защитный акриловый слой толщиной $250$ мкм счищают специальным инструментом — стриппером, обнажая идеально круглое кварцевое стекло диаметром $125$ мкм.

Одномод против многомода: две разные философии передачи

Слово «мода» в оптике означает устойчивую электромагнитную пространственную конфигурацию световой волны — путь или траекторию, по которой световая энергия течет по волноводу.

В зависимости от диаметра сердцевины оптические волокна делятся на два глобальных класса: многомодовые (Multi Mode, MM) и одномодовые (Single Mode, SM).

Параметр	Одномодовое волокно (SM / SMF)	Многомодовое волокно (MM / MMF)
Диаметр сердцевины	$8$–$10$ мкм (обычно обозначается как $9$ мкм)	$50$ мкм или $62{,}5$ мкм
Диаметр оболочки	$125$ мкм	$125$ мкм
Количество мод	Строго 1 мода	От сотен до тысяч мод
Источник излучения	Полупроводниковые лазеры (FP, DFB)	Светодиоды (LED) или поверхностно-излучающие лазеры (VCSEL)
Дальность передачи	До $40$–$120$ км без регенерации (на трансиверах)	До $300$–$550$ м (редко до $2$ км на низких скоростях)
Основная область	Магистрали, городские сети, FTTH, операторы связи	Центры обработки данных (ЦОД), локальные сети внутри зданий
Стоимость компонентов	Дешевый кабель, более дорогие трансиверы	Более дорогой кабель, дешевые трансиверы

Проблема межмодовой дисперсии

Почему многомодовое волокно с широкой и удобной для монтажа сердцевиной уступает одномодовому в дальности передачи?

Причина кроется в явлении межмодовой дисперсии. В сердцевину диаметром $50$ мкм свет входит под множеством разных углов. Центральный луч идет строго по прямой оси, преодолевая наименьшее расстояние. Другие лучи распространяются зигзагообразно, многократно отражаясь от стенок оболочки. Очевидно, что длина траектории зигзагообразного луча больше, чем прямого.

В результате световой импульс, отправленный передатчиком в виде короткого и четкого прямоугольника, доходит до приемника размытым: центральные лучи приходят раньше, а периферийные — с опозданием. Если передавать данные на высокой скорости (миллиарды импульсов в секунду), соседние размытые импульсы начинают накладываться друг на друга, и приемник перестает различать логические нули и единицы.

В одномодовом волокне сердцевину уменьшили до $9$ мкм — величины, сопоставимой с длиной волны самого света ($1{,}3$–$1{,}55$ мкм). В таком узком коридоре свет физически не может двигаться под углами: вдоль волокна проходит только одна-единственная фундаментальная мода. Межмодовая дисперсия в одномоде равна нулю, что и позволяет передавать сигнал на колоссальные расстояния с гигабитными и терабитными скоростями.

Международные стандарты волокон: классификация ITU-T и ISO/IEC

На упаковочном барабане с кабелем или в проектной документации никто не пишет просто «одномод». Там всегда указан конкретный стандарт. Для правильного подбора оборудования необходимо уверенно ориентироваться в международной классификации.

Одномодовые волокна: стандарты ITU-T

Рекомендации сектора стандартизации электросвязи Международного союза электросвязи (ITU-T) определяют характеристики одномодового волокна:

• G.652 (стандартное одномодовое волокно): абсолютный «рабочий конь» современной связи. Сегодня повсеместно применяется его модификация G.652.D (волокно с подавленным «водяным пиком» — Low Water Peak). В нем полностью устранено поглощение света примесями ионов гидроксила $\mathrm{OH^-}$, что открыло для передачи непрерывный диапазон длин волн от $1260$ до $1625$ нм. Минимальный допустимый радиус изгиба без резкого роста потерь составляет $30$ мм.
• G.657 (волокно с уменьшенными потерями на изгибах): революция для сетей абонентского доступа (FTTH — Fiber To The Home). Такие волокна можно сгибать вокруг дверных косяков, укладывать в миниатюрные розетки и плинтусы.
  • Подкласс G.657.A1 допускает радиус изгиба до $10$ мм (полностью совместим с G.652.D).
  • Подкласс G.657.A2 допускает изгиб до $7{,}5$ мм.
  • Подкласс G.657.B3 выдерживает экстремальный радиус изгиба вплоть до $5$ мм (буква «B» означает, что волокно оптимизировано именно для сверхмалых радиусов, хотя может иметь незначительные отклонения по модовому полю от стандартного G.652).
• G.655 (NZDSF — волокно с ненулевой смещенной дисперсией): специализированное волокно для сверхдальних магистралей со спектральным уплотнением DWDM. В распределительных и абонентских сетях общего назначения не используется.

Если в спецификации на внутридомовой кабель или абонентский дроп-провод указано волокно G.652.D — это техническая мина замедленного действия: монтажники неизбежно согнут кабель под прямым углом при вводе в квартиру, вызвав фатальное угасание сигнала. Для помещений и абонентских вводов стандартом де-факто является G.657.

Многомодовые волокна: поколения OM (Optical Multimode)

Многомодовые волокна классифицируются стандартом ISO/IEC 11801 по классам оптической передачи — от OM1 до OM5.

OM1 (62,5/125) ───► Устарело (светодиоды LED, до 100 Мбит/с, оранжевая оболочка)
OM2 (50/125)   ───► Устарело (до 1 Гбит/с на 550 м, оранжевая оболочка)
OM3 (50/125)   ───► Базовый стандарт ЦОД (лазеры VCSEL 850 нм, 10G до 300 м, бирюзовый / Aqua)
OM4 (50/125)   ───► Высокоскоростной ЦОД (лазеры VCSEL, 10G до 550 м, 40/100G до 150 м, фиолетовый / Erika Violet или Aqua)
OM5 (50/125)   ───► Широкополосный многомод WBMMF (спектральное уплотнение SWDM 850–953 нм, салатовый / Lime Green)

Обратите внимание: волокно OM1 имеет диаметр сердцевины $62{,}5$ мкм, а все последующие (OM2–OM5) — $50$ мкм. Смешивать их в одном тракте категорически запрещено. Современные проекты строятся исключительно на волокнах OM3, OM4 и OM5 с лазерной оптимизацией (laser-optimized multimode).

Базовые параметры волокна: паспорт качества ВОЛС

Когда завод выпускает кабель, к барабану прилагается кабельный паспорт. Монтажник с рефлектометром и менеджер по комплектации проверяют ключевые характеристики волокна.

1. Коэффициент затухания (Attenuation)

Затухание показывает, какую долю мощности теряет световая волна при прохождении одного километра волокна. Измеряется в децибелах на километр (дБ/км).

Почему децибелы? Логарифмическая шкала позволяет просто складывать потери на разных участках линии, а не перемножать сложные коэффициенты. Падение мощности на $3$ дБ означает потерю половины мощности сигнала, падение на $10$ дБ — потерю $90\%$ мощности, а на $20$ дБ — сигнал ослабевает в $100$ раз.

Затухание зависит от длины волны излучения. В кварцевом стекле исторически выделились три основных диапазона с наименьшими потерями — так называемые окна прозрачности:

1. Первое окно ($850$ нм): затухание высокое — порядка $2{,}0$–$3{,}0$ дБ/км. Используется только в многомодовых линиях на коротких дистанциях, так как излучатели на $850$ нм (светодиоды и лазеры VCSEL) предельно дешевы в производстве.
2. Второе окно ($1310$ нм): затухание в одномоде составляет около $0{,}32$–$0{,}36$ дБ/км. Главное достоинство этого окна — нулевая хроматическая дисперсия для стандартного кварца. Отличный выбор для городских и районных сетей дальностью до $30$–$40$ км.
3. Третье окно ($1550$ нм): зона абсолютного минимума оптических потерь кварцевого стекла — всего $0{,}18$–$0{,}22$ дБ/км. Используется для дальних магистралей, сетей связи масштаба стран и континентов, а также систем кабельного телевидения (CATV) и DWDM.

Потери складываются из двух физических факторов: рэлеевского рассеяния (свет рассеивается на микроскопических неоднородностях плотности кварца, возникающих при остывании заготовки; этот эффект обратно пропорционален четвертой степени длины волны $\sim 1/\lambda^4$) и собственного поглощения материала (в инфракрасной зоне свыше $1600$ нм начинаются резонансные колебания самой кремний-кислородной решетки).

2. Хроматическая дисперсия

В одномодовом волокне нет межмодовой дисперсии, но сохраняется хроматическая дисперсия. Ни один передающий лазер не излучает свет строго одной идеальной частоты — всегда есть спектральная ширина излучения $\Delta \lambda$.

Свет разных длин волн (разных «оттенков» оптического спектра) распространяется в толще стекла с разной скоростью: «синяя» составляющая пакета бежит чуть медленнее или быстрее «красной». К концу длинной линии исходный импульс также неизбежно уширяется.

Хроматическая дисперсия измеряется в пикосекундах на нанометр ширины спектра на километр пути ($\text{пс} / (\text{нм} \cdot \text{км})$). На длине волны $1310$ нм хроматическая дисперсия стандартного волокна G.652 близка к нулю, а на длине $1550$ нм она составляет около $17$–$18$ $\text{пс} / (\text{нм} \cdot \text{км})$, что на дистанциях более $50$–$80$ км требует применения компенсаторов дисперсии.

3. Геометрические параметры

Для монтажника, сваривающего волокна дуговым сварочным аппаратом, критически важна геометрия:

• Диаметр модового поля (MFD — Mode Field Diameter): диаметр пятна света в одномоде. На длине волны $1310$ нм он равен примерно $9{,}2 \pm 0{,}4$ мкм, а на $1550$ нм пятно «расплывается» до $10{,}4 \pm 0{,}5$ мкм. Если сварить между собой два волокна с существенно разным диаметром модового поля, на стыке возникнут необратимые потери на несогласованности апертур.
• Неконцентричность сердцевины и оболочки (Core-to-Cladding Concentricity Error): смещение центра сердцевины относительно центра внешней стеклянной оболочки. В качественном волокне оно не превышает $0{,}5$ мкм. Если смещение велико, сварочный аппарат, выравнивающий волокна по наружной оболочке (в дешевых моделях), неизбежно состыкует светонесущие жилы со сдвигом, испортив линию.

От физики волокна — к готовой кабельной продукции

Понимание базовых характеристик волокна напрямую определяет правильность инженерных решений и спецификаций:

1. Не существует абстрактной «оптики» вообще: оптическая линия всегда начинается с определения типа волокна (одномод или многомод), требуемого стандарта (G.652.D для трассы, G.657 для помещений, OM3/OM4 для ЦОД) и рабочей длины волны.
2. Стекло одинаково хрупко, но по-разному чувствительно к изгибу: внешняя оболочка $125$ мкм у всех типов волокон едина, но радиус безопасного изгиба отличается в разы в зависимости от легирования сердцевины (стандарт G.652 против гибкого G.657).
3. Совместимость компонентов строго регламентирована: невозможно объединить разнородные волокна без критических потерь бюджета мощности линии связи.

В следующей главе мы разберем, как эти микроскопические стеклянные нити упаковываются в прочные, устойчивые к влаге, морозу, раздавливанию и зубам грызунов конструкции — перейдем к конструкциям и классификации оптических кабелей связи.

Конструкции и классификация оптических кабелей связи

Оптическое волокно из кварцевого стекла разрушается при растяжении всего на 1–2% от первоначальной длины, а микротрещина глубиной в несколько микрометров превращает его в пыль при малейшем ударе. При этом магистральные волоконно-оптические кабели десятилетиями лежат на дне рек, выдерживают сдавливание многотонными пластами грунта и натягиваются между опорами ЛЭП с пролётами в сотни метров, где продольное тяговое усилие достигает 20–50 кН (эквивалент веса нескольких легковых автомобилей).

Каким образом хрупкая стеклянная нить толщиной 125 мкм переносит подобные нагрузки? Весь секрет заключается в архитектуре оптического кабеля — инженерной системе, изолирующей оптическое волокно от механических растяжений, температурных сжатий, влаги и давления окружающей среды.

---

Как защитить стекло: свободный буфер и избыточная длина

Если просто залить кварцевые волокна полимерной оболочкой и потянуть получившийся провод за концы, стекло разорвётся одновременно с полимером. Чтобы этого не произошло, конструкторы ВОЛС применяют принцип механической развязки: волокно внутри кабеля должно обладать собственной степенью свободы.

Существуют две принципиально разные концепции размещения волокна в кабельном сердечнике:

1. Свободная трубка (Loose Tube). Волокна (в первичном лаковом покрытии 250 мкм) свободно уложены внутри жесткой пластиковой трубки — оптического модуля (полибутилентерефталат, PBT). Внутренний диаметр модуля существенно превышает суммарный объем волокон.
2. Плотный буфер (Tight Buffer). Поверх волокна нанесен слой плотного компаунда толщиной до 900 мкм. Волокно жестко связано с оболочкой. Этот метод применяется только внутри помещений на коротких дистанциях (патч-корды, межстоечные трассы), где нет температурных перепадов и ветровых нагрузок.

В полевых и магистральных кабелях безоговорочно доминирует конструкция Loose Tube. Главный секрет устойчивости такого кабеля к растяжению — избыточная длина волокна (Excess Fiber Length, EFL).

Волокно заводится в пластиковый модуль не по прямой линии, а укладывается волнообразно (синусоидой или спиралью). Длина самого оптического волокна намеренно делается чуть больше физической длины модульной трубки:

$$\mathrm{EFL} = \frac{L_{\text{волокна}} - L_{\text{трубки}}}{L_{\text{трубки}}} \times 100\%$$

Параметры формулы:

• $\mathrm{EFL}$ — относительное избыточное удлинение волокна (обычно составляет от $+0{,}05\%$ до $+1{,}0\%$);
• $L_{\text{волокна}}$ — фактическая длина уложенного в трубку волокна (в метрах);
• $L_{\text{трубки}}$ — длина пластикового оптического модуля (в метрах).

Практический смысл: если кабель длиной 1000 м имеет запас длины волокна $0{,}5\%$, внутри каждого модуля находится ровно 1005 м оптического волокна. Когда зимой мороз сжимает внешние полимеры или порыв ветра растягивает пролёт кабеля на 3–4 метра, полимерная трубка удлиняется, а волнообразно лежащее волокно лишь слегка распрямляется к центральной оси трубки. Никакого натяжения и деформации само стекло в этот момент не испытывает.

Пока растяжение оболочки не выберет заложенный запас $\mathrm{EFL}$, затухание в волокне не растет, а риск обрыва равен нулю. Как только удлинение превышает критический порог, стекло начинает воспринимать механическую нагрузку и ломается.

---

Архитектура кабельного сердечника: барьеры от влаги и скрутка

Помимо растяжения, главный враг кварцевого стекла при многолетней эксплуатации — обыкновенная вода. Под действием молекул воды и водорода на поверхности стеклянной нити начинается процесс гидролитического травления: микродефекты на кремниевой матрице углубляются, прочность стекла лавинообразно падает, а затухание резко возрастает.

По способу защиты от проникновения воды сердечники кабелей делятся на два типа:

• Гидрофобные (мокрые): полости оптических модулей и промежутки между ними заполняются тиксотропным синтетическим гидрофобным гелем. При комнатной температуре он вязкий и удерживает волокна, не давая воде мигрировать вдоль кабеля при повреждении оболочки.
• Сухие (Dry Core): вместо липкого геля пространство сердечника изолируется водонабухающими нитями и лентами. При попадании влаги порошковый полимер мгновенно расширяется, превращается в плотную желеобразную пробку и герметизирует поврежденный участок в пределах нескольких сантиметров.

По геометрии расположения модульных трубок различают две базовые схемы сердечника:

Центральная трубка (Uni-tube / Central Tube):
[ Оболочка + броня -> ОДИН общий модуль большого диаметра по центру -> Пучок волокон ]

Модульная повивная скрутка (Multi-Loose Tube):
[ Оболочка + броня -> Кольцевой повив из 4–24 модулей вокруг жесткого центрального сердечника ]

Кабели с центральной трубкой дешевле, компактнее и проще по конструкции, однако в них трудно заложить запас волокон выше 12–24 штук без риска перекручивания, а механическая стойкость к изгибам ниже.

В модульной повивной скрутке модули навиваются вокруг центрального силового элемента (ЦСЭ). Чаще всего применяется переменная реверсивная скрутка — так называемая SZ-скрутка. Направление повива трубок меняется с шагом в несколько метров (несколько витков вправо, затем несколько витков влево). Это позволяет монтажникам вскрывать кабель посередине пролёта, вытягивать нужный оптический модуль и отводить конкретные волокна без разрезания всего кабеля.

Если по проекту требуется кабель на 16 волокон, а завод использует стандартную 6-элементную конструкцию из трубок по 4 волокна, оставшиеся пустые посадочные места вокруг центрального элемента заполняются сплошными пластиковыми прутками — корделями заполнения, сохраняющими правильную геометрию цилиндра.

---

Бронепокровы и силовые элементы

Внешние оболочки сами по себе не способны сопротивляться зубам грызунов, натяжению лебёдки при протяжке или давлению грунта. За физическую прочность кабеля отвечает силовой каркас.

Кабель состоит из нескольких рубежей силовой защиты:

1. Центральный силовой элемент (ЦСЭ):
   • Диэлектрический стеклопластиковый пруток (FRP) — обеспечивает продольную жесткость, предотвращает изгиб кабеля меньше допустимого радиуса и совершенно не проводит электрический ток (критично при подвесе рядом с ЛЭП и защите от ударов молний).
   • Стальной оцинкованный трос — применяется в тяжелых грунтовых или подводных кабелях, когда требуется максимальная разрывная прочность при минимальном диаметре.
2. Периферийные силовые нити:
   • Арамидные нити (Kevlar / Twaron) — обладают гигантским модулем упругости на растяжение при нулевом весе и диэлектричности. Используются в самонесущих кабелях.
   • Стеклонити — более жесткий и дешевый аналог арамида. Дополнительно выполняют барьерную функцию от мышей и мелких грызунов: при попытке прогрызть кабель стекловолокно колется и крошится, забивая ротовой аппарат животного.
3. Броня от поперечных и ударных нагрузок:
   • Гофрированная стальная лента с полимерным антикоррозийным покрытием. Защищает кабель от сдавливания в кабельной канализации, трубах и грунтовых лотках. Надёжно защищает от крыс.
   • Повив из круглых стальных оцинкованных проволок (проволочная броня). Выдерживает растягивающие усилия от 7 до 80 кН и колоссальные раздавливающие нагрузки. Обязательна для прямой бестраншейной укладки в грунт и переходов через болота и судоходные реки.

---

Полимерные оболочки: от уличной стойкости до пожарной безопасности

Самый наружный слой кабеля непосредственно взаимодействует с внешней средой. Материал оболочки выбирается строго под место эксплуатации:

Материал оболочки	Обозначение	Свойства и назначение
Полиэтилен высокой/средней плотности	HDPE / MDPE	Высочайшая стойкость к влаге, грунтовым солям, истиранию и солнечному ультрафиолету (благодаря добавке технического углерода — сажи). Горюч, выделяет густой дым. Строго для улицы.
Компаунд без галогенов с низким дымовыделением	LSZH (Low Smoke Zero Halogen) / нг-HF	Не поддерживает горение, при вынужденном тлении не выделяет коррозионно-активных газов (хлора, фтора) и токсинов. Обязателен внутри зданий и ЦОД.
Огнестойкий поливинилхлорид	PVC / нг-LS	Самозатухающий пластик. Дешевле LSZH, но выделяет токсичный хлороводород при сильном пожаре. Применяется внутри технических помещений.
Трекинг-стойкий полиэтилен	Tracking-resistant	Специализированный диэлектрический полимер, стойкий к коронным электрическим разрядам. Наносится на кабели, подвешиваемые на опорах ЛЭП с напряжением свыше 35 кВ.

Правило пожарной безопасности: кабели в обычной полиэтиленовой оболочке (черные уличные кабели) категорически запрещено заводить вглубь жилых и офисных зданий дальше кабельного ввода (как правило, не более 15 метров от точки входа). При пожаре полиэтилен горит с отделением горящих капель и выделяет токсичные газы. Внутри здания магистраль всегда переваривается в муфте на кабель в оболочке LSZH (нг-HF/нг-FRHF).

---

Классификация оптических кабелей по способу монтажа

Под каждую среду прокладки индустрия выработала специализированные конструкции кабелей.

Классы оптических кабелей:
├── 1. Подвесные (воздушные)
│   ├── С выносным силовым элементом («восьмерка» / Figure-8)
│   └── Самонесущие полностью диэлектрические (ADSS / ОКСН)
├── 2. Для кабельной канализации и коллекторов
│   ├── Бронированные гофрированной стальной лентой
│   └── Тонкостенные микрокабели для пневмопрокладки в микротрубки
├── 3. Для прямой прокладки в грунт
│   └── С броней из круглых оцинкованных стальных проволок
└── 4. Внутриобъектовые (Indoor) и абонентские (Drop)
    ├── Распределительные (Distribution / Tight Buffer)
    └── Абонентские кабели плоского типа («бабочка» / FTTH Drop)

1. Подвесные кабели (Aerial)

Используются для монтажа по опорам освещения, опорам контактной сети электротранспорта или столбам линий электропередачи.

• С выносным силовым тросом (кабель-восьмерка, Figure-8): оптический сердечник и стальной трос (или стеклопластиковый пруток) заключены в общую наружную полиэтиленовую оболочку, образуя в разрезе цифру 8. Простая, бюджетная конструкция для небольших пролётов (до 50–70 м).
• Самонесущий диэлектрический кабель (ADSS / ОКСН): имеет идеальную круглую форму (минимальная парусность при ветре) и полностью состоит из диэлектриков. Под внешней оболочкой расположен плотный повив из арамидных нитей. Кабель монтируется на высоковольтных опорах и выдерживает пролёты в 100–500 метров без опасности наведения высокого потенциала или удара молнии.

2. Кабели для кабельной канализации и коллекторов (Duct)

Прокладываются в полиэтиленовые трубы кабельной канализации или бетонные коллекторы вручную либо с помощью кабельных лебёдок. Основная угроза в канализации — затопление сточными водами и серые крысы. Поэтому стандартная конструкция для канализации включает гидрофобный гель, ЦСЭ и броню из гофрированной стальной ленты. Стальная трубка под оболочкой не позволяет крысе перекусить модуль с волокнами. Допустимое тяговое усилие таких кабелей обычно составляет 1{,}5–3 кН.

Отдельный современный подкласс — микрокабели. Это тонкие безбронные облегченные кабели диаметром 3–6 мм, которые не тянут тросом, а «задувают» потоком сжатого воздуха в предварительно уложенные защитные пластиковые микротрубки на расстояния до 1–2 км.

3. Кабели для прокладки непосредственно в грунт (Direct Burial)

Укладываются кабелеукладчиком на глубину 1{,}2–1{,}5 м непосредственно в траншею без труб. Грунт подвижен: зимой он промерзает и вспучивается, весной оседает, а на кабель давят камни. Единственная надежная защита здесь — повив из круглых стальных проволок (диаметром от 1{,}2 до 3–4 мм). Такой кабель выдерживает растягивающие нагрузки от 7 до 20 кН (а усиленные речные модификации — до 80 кН) и раздавливающее воздействие свыше 10 кН/10 см.

4. Внутриобъектовые кабели (Indoor) и абонентские дроп-кабели

Работают в стабильных климатических условиях внутри зданий.

• Распределительные кабели (Distribution): несколько волокон в плотном буфере 900 мкм собраны под общей оболочкой LSZH, усиленной арамидными нитями. С ними удобно работать на этажных оптических кроссах — волокно в 900 мкм оболочке можно напрямую оконцовывать оптическим коннектором без дополнительных защитных трубок.
• Дроп-кабель (FTTH Drop / «бабочка»): сверхкомпактный плоский кабель для подключения абонентов в частном секторе или многоквартирных домах. В центре расположено 1, 2 или 4 волокна стандарта с уменьшенным радиусом изгиба G.657, а по бокам в оболочку впрессованы два силовых элемента (стеклопластиковые прутки или стальные проволоки).

---

Как читать маркировку оптического кабеля

В отличие от медных кабелей витой пары (где действуют общемировые стандарты вроде Cat.5e U/UTP), в волоконной оптике не существует единого международного буквенного стандарта маркировки готового изделия. Каждый кабельный завод использует собственную систему обозначений (например, маркировки заводов «Инкаб», «Оптен», «Трансвок», «Сарансккабель-Оптика», «Москабель-Фуджикура»).

Однако все они строятся по единой логической формуле, содержащей пять ключевых параметров:

[Тип сердечника и ЦСЭ] - [Тип брони] - [Материал оболочки] - [Количество и тип волокон] - [Допустимое усилие (кН)]

Разберём типичный пример проектной маркировки магистрального кабеля:

$$\mathbf{ДПТ-016А04-7{,}0}$$

Расшифровка структуры:

• Д — диэлектрический центральный силовой элемент (стеклопластиковый пруток). Если бы первой стояла буква С, сердечник был бы на основе стального троса.
• П — промежуточная полиэтиленовая оболочка поверх скрутки модулей.
• Т — тип брони: повив из стальных круглых оцинкованных проволок (кабель предназначен для прокладки в грунт). Если бы стояла буква Л, это означало бы гофрированную стальную ленту (для канализации).
• 016 — суммарная емкость кабеля: 16 оптических волокон.
• А — тип используемого волокна: стандартный одномод (соответствует стандарту ITU-T G.652.D).
• 04 — внутренняя компоновка сердечника: 4 оптических волокна в каждом рабочем модуле (соответственно, в кабеле 4 модуля по 4 волокна).
• 7{,}0 — механический предел: допустимое длительное растягивающее усилие в килоньютонах ($7{,}0\text{ кН} \approx 700\text{ кгс}$).

Зная этот синтаксис, специалист по комплектации ВОЛС без труда подбирает прямые аналоги от разных заводов-изготовителей, сопоставляя конструктивные слои, допустимое тяговое усилие и количество волокон.

Защищенное броней и гидроизоляцией волокно доставлено до узла связи или абонентского шкафа. Но чтобы световой поток пошел в активное сетевое оборудование, защитные оболочки кабеля необходимо разделать, а оголенные оптические волокна — соединить с портами коммутаторов и маршрутизаторов. Об оптических коннекторах, типах их полировки, соединительных шнурах и кроссовых шкафах речь пойдет дальше.

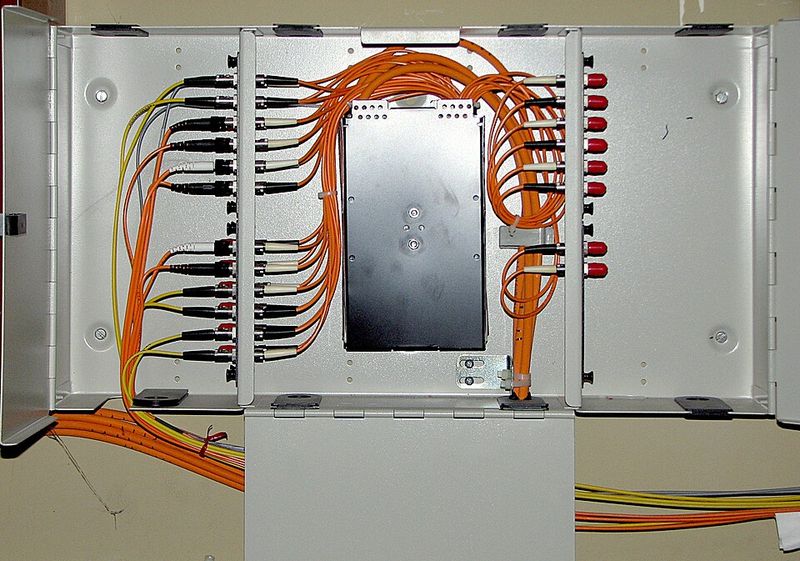

Коммутационные компоненты: разъемы, патч-корды и кроссы

Оптический кабель доставлен в серверную или узел связи, его прочная броня защитила хрупкие кварцевые нити от растяжения и грунтовых вод, но на входе в коммутатор возникает физический парадокс: как соединить две стеклянные нити толщиной 9 микрометров так, чтобы свет перешел из одной в другую почти без потерь, если разъем можно в любой момент отключить руками и переставить в соседний порт? Сварка здесь не подходит: коммутация должна быть оперативной и многократной.

Ошибка смещения всего на 1–2 микрометра (что составляет десятую долю толщины человеческого волоса) способна отсечь более половины мощности светового луча, а попавшая на торец пылинка размером 5 микрометров способна сжечь оптический трансивер стоимостью в тысячи евро. Чтобы разборное соединение работало годами, инженеры разработали целую экосистему прецизионных компонентов: от керамических микронаконечников до распределительных шкафов.

---

Анатомия разъемного соединения: секрет циркониевой феррулы

В медных сетях вилка RJ-45 замыкает металлические контакты за счет упругости пластин. В оптике электрического контакта нет — световая волна должна беспрепятственно выйти из одного кварцевого волновода и войти в другой. Главная деталь любого оптического коннектора, отвечающая за эту задачу, скрыта внутри его корпуса. Это феррула (от англ. ferrule — втулка, наконечник).

Феррула — прецизионный цилиндрический наконечник из сверхтвердой циркониевой керамики (диоксида циркония, $\mathrm{ZrO_2}$) с осевым капиллярным отверстием, в которое вклеивается оптическое волокно. Керамика выбрана благодаря нулевому коэффициенту температурного расширения и стойкости к истиранию при тысячах циклов переподключения.

Внутри феррулы высверлено микроотверстие диаметром ровно $125.5$ мкм (допуск составляет доли микрона), куда заводится очищенное от лака волокно диаметром $125$ мкм и фиксируется эпоксидным компаундом. Внешний диаметр феррулы стандартизирован в двух типоразмерах:

• $2.5$ мм — классический форм-фактор для коннекторов SC, FC, ST;
• $1.25$ мм — миниатюрный форм-фактор SFF (Small Form Factor) для коннекторов LC.

Когда два коннектора вставляются в адаптер (проходную розетку) с противоположных сторон, их феррулы центрируются прецизионной разрезной гильзой (обычно из фосфористой бронзы или той же керамики). Внутри корпусов разъемов установлены пружины: они прижимают торцы волокон друг к другу с нормированным усилием от $8$ до $12$ Ньютонов. Точки соприкосновения соединяются в так называемом режиме физического контакта (Physical Contact).

Два ключевых параметра качества соединения

Каждое коммутационное звено неизбежно вносит в оптическую линию искажения двух типов:

1. Вносимые потери (Insertion Loss, $IL$) — доля световой мощности, потерянная при прохождении через стык. Выражается в децибелах (дБ):

$$IL = -10 \log_{10}\left(\frac{P_{вых}}{P_{вх}}\right)$$

Здесь $P_{вх}$ — мощность светового импульса до коннектора, а $P_{вых}$ — оставшаяся мощность после прохождения через стык феррул. Например, если на входе было $1.0$ мВт, а на выходе осталось $0.93$ мВт, соединение вносит около $0.3$ дБ потерь. Для качественного заводского разъема нормой считается $IL \leq 0.3$ дБ (у прецизионных коннекторов — менее $0.15$ дБ).

2. Обратные потери (Return Loss, $RL$) — отношение входящей мощности к мощности света, отраженного от границы раздела назад к передатчику. Также измеряется в децибелах, но здесь действует строго противоположное правило: чем число выше, тем соединение качественнее. Если $RL = 50$ дБ, это значит, что назад вернулась лишь $1/100\,000$ доля излучения. Отраженный свет крайне опасен: попадая обратно в резонатор полупроводникового лазера, он вызывает оптические шумы, срывает модуляцию высокоскоростных потоков на скоростях $10$–$400$ Гбит/с и разрушает лазерный кристалл.

---

Геометрия торца: почему цвет разъема определяет его физику

Если торец феррулы отполировать абсолютно плоско, при смыкании двух коннекторов неизбежно образуется микроскопический воздушный зазор. Поскольку показатель преломления воздуха ($n \approx 1.0$) отличается от показателя преломления кварцевого стекла ($n \approx 1.47$), на границе раздела возникнет сильное френелевское отражение — до $4\%$ всей энергии пойдет обратно.

Чтобы устранить этот эффект, торцы коннекторов полируют по специальным геометриям. Сегодня в сетях связи применяются два стандарта: UPC и APC.

Параметр	UPC (Ultra Physical Contact)	APC (Angled Physical Contact)
Форма торца	Сферический купол радиусом $10$–$25$ мм	Сфера, скошенная под углом $8^\circ$
Цвет корпуса/хвостовика	Синий (для одномода), бежевый/бирюзовый (для многомода)	Зеленый (строго для одномода)
Обратные потери ($RL$)	Не менее $50$ дБ	Не менее $60$–$65$ дБ
Вносимые потери ($IL$)	Около $0.2$–$0.3$ дБ	Около $0.2$–$0.3$ дБ
Куда уходит отражение	Прямо назад в сердцевину передатчика	Под углом преломляется в оптическую оболочку ($125$ мкм) и гаснет
Основная сфера применения	Корпоративные сети LAN, ЦОД, коммутация Ethernet	Кабельное ТВ (CATV/RF-видео), пассивные оптические сети PON, магистрали WDM

Полировка APC с углом в $8^\circ$ — технический шедевр оптической физики. Даже если между волокнами окажется микронная щель, свет, ударившись о скошенную поверхность, отразится не обратно по оси сердцевины, а под углом более $16^\circ$. Этот угол превышает критический угол полного внутреннего отражения, и отраженный пучок просто рассеивается в толще оптической оболочки, не создавая помех источнику.

Главное правило монтажа и комплектации ВОЛС: Категорически запрещено напрямую соединять коннектор UPC (синий) с коннектором APC (зеленый)! При смыкании скошенная грань APC упрется в выпуклый купол UPC острой кромкой в одной точке. Керамика моментально расколет сердцевину стекла, оба коннектора будут безвозвратно испорчены, а линия получит воздушный зазор с потерями более $10$–$15$ дБ.

---

Форм-факторы разъемов: от резьбы до компактных защелок

За полувековую историю волоконной оптики были созданы десятки коннекторов, но естественный отбор стандартизации оставил в активной эксплуатации четыре базовых типа:

  FC (резьба M9)        ST (байонет BNC)         SC (push-pull)          LC (микро-защелка)
  [====(O)====]           [===[*]===]            [ [======] ]             [[===]]
  Феррула 2.5 мм          Феррула 2.5 мм         Феррула 2.5 мм           Феррула 1.25 мм

• SC (Subscriber Connector). Корпус из ударопрочного пластика с прямоугольным сечением. Фиксация по принципу push-pull («тяни-толкай»): вставляется до характерного щелчка замка, извлекается потягиванием за корпус. Обеспечивает линейное осевое движение без риска провернуть феррулу и поцарапать стекло. Самый популярный разъем в сетях FTTH, абонентских розетках и распределительных муфтах.
• LC (Lucent Connector / Little Connector). Вдвое компактнее, чем SC (феррула $1.25$ мм). Оснащен пластиковым замком-педалью по аналогии с вилкой RJ-45. Разработан для высокой плотности портов. Именно коннекторы LC стали безусловным стандартом для оптических трансиверов (SFP, SFP+, QSFP) в серверах, маршрутизаторах и коммутаторах ЦОД.
• FC (Ferrule Connector). Металлический корпус с круглой резьбовой гайкой M9 и направляющим шпоночным пазом (ключом). Исключительно надежен при вибрационных нагрузках. Традиционно используется на измерительных приборах (рефлектометрах, оптических тестерах), объектах РЖД, в энергетике и на подвижных платформах. В офисных сетях почти вытеснен из-за долгого закручивания резьбы.
• ST (Straight Tip). Металлический корпус с байонетным замком BNC (поворот на четверть оборота с фиксацией штифта в пазу). Ранее массово применялся в системах безопасности, видеонаблюдения и промышленных сетях на базе многомодового кабеля. В современных проектах закладывается редко.

---

Шнуры и связующие звенья: патч-корды, пигтейлы и адаптеры

Разделка оптического кабеля не заканчивается на обнажении волокна. Чтобы подключить волокна к портам оборудования, используются готовые армированные кабельные изделия заводской сборки.

Патч-корды (коммутационные шнуры)

Оптический патч-корд — это отрезок оптического кабеля в защитной оболочке (диаметром $2.0$ или $3.0$ мм с арамидными нитями для прочности), оконцованный разъемами с обеих сторон.

Патч-корды классифицируются по нескольким признакам:

• По числу волокон: Simplex (одиночный шнур с одним волокном) и Duplex (сдвоенный шнур из двух спаренных волокон для двунаправленной приемо-передачи $Tx/Rx$).
• По типам разъемов на концах: прямые (одинаковые разъемы, например, LC-LC или SC-SC) и переходные (разные разъемы, например, SC-LC, FC-LC).
• По типам полировки: например, патч-корд LC/UPC — SC/APC (с одной стороны синий LC, с другой — зеленый SC).
• По типу волокна: одномодовые (желтая оболочка для SMF $9/125$), многомодовые (бирюзовая для OM3/OM4, фиолетовая для OM4, оранжевая для устаревших OM1/OM2).

Пигтейлы (монтажные шнуры)

Оптический пигтейл (от англ. pigtail — «поросячий хвостик») — это отрезок тонкого волокна в буферной оболочке $900$ мкм (Tight Buffer), оконцованный разъемом только с одной стороны.

Второй конец пигтейла представляет собой голое волокно. Его сваривают с линейным волокном магистрального оптического кабеля внутри защитного кросса.

Почему монтажники не обжимают разъемы на кабель прямо на объекте клещами, как витую пару? Качественная ручная полировка кварцевого стекла требует микропорошков, алмазных притирочных пленок, специального микроскопа и печи для запекания клея. На объекте невозможно стабильно получить $IL < 0.3$ дБ и $RL > 50$ дБ. Поэтому в $99\%$ случаев линейный кабель приваривают к заводскому пигтейлу, собранному на станках с лазерным контролем геометрии.

Оптические адаптеры (проходные розетки)

Адаптер служит для механической стыковки двух коннекторов. Он монтируется на лицевую панель кросса или абонентской розетки. Корпус адаптера повторяет цветовую маркировку коннекторов: синий — SC/UPC, зеленый — SC/APC, бирюзовый — многомод LC Duplex.

Внутри адаптера расположен прецизионный центратор — разрезная втулка. Для одномодовых линий втулка всегда керамическая, так как бронзовые втулки со временем дают люфт и радиальное смещение до нескольких микрон, приводя к затуханию сигнала.

---

Архитектура коммутации: оптические кроссы (ODF)

Мы подошли к узловому звену, связывающему линейный кабель из грунта или канализации с активным оборудованием серверной.

Вспомним конструкцию линейного кабеля: внутри него находятся жесткий силовой пруток, гидрофобный гель, стальная лента и полимерные трубки модулей. Такой жесткий кабель невозможно напрямую воткнуть в коммутатор. Для безопасного перехода с уличного кабеля на гибкие коммутационные патч-корды служит оптический кросс (или ODF — Optical Distribution Frame).

Оптический кросс выполняет четыре обязательные инженерные задачи:

1. Механическая фиксация кабеля: зажим внешней оболочки кабеля хомутами и жесткая фиксация центрального силового элемента (ЦСЭ) винтовым прижимом для компенсации температурных подвижек.
2. Защита зоны сварки: размещение сплайс-кассеты (пластикового лотка с посадочными пазами под гильзы КДЗС), где хранится технологический запас сваренных волокон с соблюдением радиусов изгиба не менее $30$ мм.
3. Коммутационное поле: фронтальная панель с посадочными отверстиями под оптические адаптеры. Изнутри к адаптерам подключены вилки приваренных пигтейлов, а снаружи подключаются патч-корды, идущие к оборудованию.
4. Организация запасов: кабельные органайзеры и держатели укладывают излишки технологических петель без заломов и натяжения.

Конструктивные исполнения кроссов

По форм-фактору и месту установки кроссы делятся на две основные группы:

1. Стоечные кроссы (19-дюймовые, рэковые) Монтируются в стандартные серверные стойки и телекоммуникационные шкафы. Их высота измеряется в юнитах ($1\mathrm{U} = 44.45$ мм). Бывают фиксированными (со съемной верхней крышкой) или выдвижными (на телескопических направляющих, что позволяет проводить обслуживание без демонтажа из стойки).

   • Емкость кросса $1\mathrm{U}$ на портах SC: до $24$ портов.
   • Емкость кросса $1\mathrm{U}$ на портах LC Duplex: до $48$ или $96$ портов.

2. Настенные кроссы (боксы) Пыле- и влагозащищенные металлические или пластиковые шкафчики с замком. Используются в подъездах жилых домов (сети FTTB/PON), подвалах, производственных цехах и на опорах. Емкость варьируется от мини-розеток на $2$–$4$ порта до настенных шкафов на $8$, $16$, $24$ или $48$ портов.

---

Пример комплектации: от линейного кабеля до порта коммутатора

Представим типовую практическую задачу инженера предпродажной подготовки: заказчик протянул в серверную уличный кабель на $16$ одномодовых волокон (стандарт G.652.D) и хочет подключить его к коммутаторам с оптическими трансиверами SFP+ (разъемы LC).

Какую спецификацию необходимо собрать, чтобы бригада монтажников смогла полностью разварить и скоммутировать узел?

Собираем полную цепочку комплектующих:

1. Оптический кросс 19" 1U под сменные планки или с лицевой панелью на $8$ портов типа LC Duplex (в сумме $16$ оптических гнезд).
2. Сплайс-кассета с крышкой (на $16$–$24$ сварки) — устанавливается внутрь кросса.
3. Комплект защитных гильз КДЗС ($45$ или $60$ мм) — ровно $16$ штук (плюс $2$–$3$ штуки в запас на случай переделки неудачной сварки).
4. Оптические адаптеры: $8$ штук LC Duplex / UPC (синего цвета, с керамическими гильзами).
5. Оптические пигтейлы: $16$ штук LC/UPC длиной $1.5$ метра (буфер $900$ мкм, одномод). Монтажник заведет их в кассету и приварит к $16$ волокнам кабеля.
6. Оптические патч-корды: $8$ штук дуплексных шнуров LC/UPC — LC/UPC нужной длины (обычно $2$–$3$ метра) для соединения лицевой панели кросса с трансиверами SFP+ в соседней стойке.

Если в этой цепочке менеджер по поставкам перепутает хотя бы один индекс — например, закажет пигтейлы с полировкой APC вместо UPC или адаптеры SC вместо LC — работа на объекте встанет: вилка просто не войдет в гнездо, либо соединение сгорит от несовместимости полировок. Понимание геометрических и физических стандартов каждого разъема превращает разрозненный прайс-лист в стройную рабочую систему.

Оптические муфты и защитная оснастка для сращивания

Капля воды, попавшая внутрь оптического стыка и замерзшая зимой, расширяется с давлением свыше 200 МПа — этого с избытком хватает, чтобы мгновенно раскрошить кварцевую сердцевину толщиной сопоставимой с человеческим волосом. Оптический кабель может выдерживать растяжение в несколько тонн и погружение в болото, а оптический кросс в серверной обеспечивает гибкую коммутацию разъемами. Но как соединить между собой многокилометровые строительные длины кабеля в чистом поле, на высоте десяти метров или на дне затопленного колодца кабельной канализации?

Для этого разъемные соединения не подходят: коннекторы вносят ощутимое затухание, уязвимы к влаге и слишком громоздки. Сращивание магистральных линий держится на неразъемном монолитном сплавлении кварцевого стекла, защищенном прецизионной оснасткой и помещенном в абсолютно герметичный гермоконтейнер — оптическую муфту.

Сварка оптических волокон: превращение двух стекол в монолит

Неразъемное соединение волокон выполняют термическим сплавлением торцов с помощью высокоточного электрического разряда. Качественно сваренный стык обеспечивает оптическую однородность с затуханием менее 0.02–0.05 дБ, что практически неотличимо от сплошного стекла.

Однако кварц невозможно просто прижать и нагреть: сначала волокно необходимо очистить от внешних полимеров специальным стриппером, обнажив чистую оболочку 125 мкм, обезжирить изопропиловым спиртом высокой чистоты (не менее 99.6%) и сколоть. Скалывание — критический этап: скол должен быть идеально плоским и строго перпендикулярным оси волокна.

Если угол торца превышает $1^\circ$, ровная электрическая дуга не сможет равномерно расплавить стык: возникнет микропузырек воздуха или наплыв стекла, вызывающий катастрофическое затухание сигнала. Обычные ножницы или бокорезы раздавят хрупкий кварц — скалывание выполняют прецизионным скалывателем с ножом из карбида вольфрама или искусственного алмаза.

Современные сварочные аппараты работают в полностью автоматическом режиме по технологии юстировки по сердцевине (Core Alignment, система PAS — Profile Alignment System). Две встроенные микрокамеры сканируют профиль показателя преломления волокон по осям X и Y, прецизионные пьезомоторы с точностью до долей микрометра сдвигают световоды навстречу друг другу, после чего запускается многостадийный электрический разряд.

По завершении сварки аппарат кратковременно сгибает волокно и прикладывает растягивающее механическое усилие (стандартный тест на разрыв — около 200 граммов силы, что соответствует напряжению около 2 Н), проверяя физическую прочность монолита.

Гильза КДЗС: бронежилет для оголенного стыка

Оголенное в зоне сварки кварцевое стекло лишилось лакового буфера 250 мкм. Оно открыто для микротрещин, пыли и влаги. В таком виде его нельзя даже согнуть в петлю — через несколько часов стекло неизбежно лопнет под действием остаточных механических напряжений.

Для защиты места сварки используется КДЗС (комплект деталей защиты сварного стыка). Это трехкомпонентная трубчатая конструкция, которая надевается на одно из волокон еще до зачистки и скалывания, а после сварки надвигается на оголенный участок и запекается в миниатюрной печке сварочного аппарата при температуре около 150–180 °C.

Устройство гильзы строго функционально:

1. Внешняя трубка из полиолефина: под действием нагрева дает радиальную термоусадку, плотно обжимая внутренности.
2. Внутренняя трубка из сополимера этилена и винилацетата (сэвилена / hot-melt): легкоплавкий клей-термопласт при нагреве полностью расплавляется, выдавливает микропузырьки воздуха и герметично заливает стекло.
3. Силовой стержень (арматура): пруток из полированной нержавеющей стали (реже — кварца или диэлектрического стеклопластика). Он принимает на себя любые продольные нагрузки, скручивания и изгибы, не позволяя запеченному волокну деформироваться.

Стандартные размеры гильз — длина 60 мм или 40 мм (для компактных кассет высокой плотности). Диаметр после полной усадки составляет 2.4–2.7 мм.

Организация внутреннего пространства: сплайс-пластины и радиусы изгиба

Сваренные и защищенные гильзами волокна нельзя бросить на дно корпуса. Их требуется разместить с соблюдением минимального радиуса изгиба (не менее 30 мм, чтобы исключить затухание на макроизгибах и усталостное разрушение стекла), а также оставить технологический запас длины (не менее 1–1.5 метров волокна с каждой стороны) на случай переварки в будущем.

Эту задачу решает внутреннее шасси муфты:

• Узел фиксации центрального силового элемента (ЦСЭ): стальной трос или стеклопластиковый пруток кабеля зажимается мощным винтовым клеммником. Именно он удерживает кабель при температурных сжатиях и растяжениях, защищая хрупкие модули от рывков.
• Органайзер модульных трубок: транспортные полимерные трубки укладываются вдоль несущего каркаса и подводятся к поворотным петлям.
• Сплайс-кассеты (сплайс-пластины): шарнирно соединенные пластиковые лотки, внутри которых сформированы направляющие желоба для кольцевой укладки запаса волокна «восьмеркой» или кольцом, а по центру расположены пазы-ложементы для защелкивания гильз КДЗС.

Кассеты крепятся стопкой друг над другом. Монтажник может откинуть верхнюю кассету как страницу книги, чтобы обслужить нижнюю, не нарушая работу соседних волокон.

Форм-факторы оптических муфт: тупиковые против проходных

В зависимости от геометрии трассы и расположения кабельных вводов оптические муфты делятся на две принципиальные конструкции: тупиковые (купольные) и проходные (горизонтальные).

Характеристика	Тупиковая муфта (купольная / Dome)	Проходная муфта (горизонтальная / In-Line)
Геометрия корпуса	Вертикальный цилиндр с купольным оголовьем	Горизонтальный пенал или плоская коробка
Ввод кабелей	Все порты сосредоточены в едином нижнем торце (оголовнике)	Порты ввода расположены с противоположных торцов
Герметизация стыка корпуса	Одно кольцо: хомут-защелка с резиновым кольцом или термоусадочная манжета	Длинный продольный шов по всему периметру стыка двух полукорпусов
Устойчивость к протечкам	Максимальная (принцип водолазного колокола: воздух внутри запирает воду снизу)	Требует тщательной протяжки винтов или фиксаторов по всему периметру
Сфера применения	Опоры ЛЭП, столбы связи, кабельные колодцы, фасадные решения	Неглубокая кабельная канализация, траншеи в грунте, коллекторы

Купольные муфты стали доминирующим стандартом в телеком-индустрии благодаря выдающейся надежности: даже если резиновый уплотнитель частично утратит эластичность, скопившийся под куполом воздух не позволит воде подняться к сплайс-кассетам при вертикальном подвесе.

Технологии герметизации: термоусадка против «холодной» механики

Герметизация кабельного ввода — ключевой узел муфты. Корпус изготавливается из ударопрочного, стойкого к ультрафиолету полипропилена или поликарбоната, но места входа кабелей всегда остаются зоной риска. По способу герметизации муфты делятся на две группы.

Горячая герметизация (термоусаживаемые трубки)

Кабельный порт представляет собой выступающий пластиковый патрубок. На введенный кабель и патрубок надвигается толстостенная термоусадочная трубка с внутренним клеевым слоем. Монтажник прогревает ее открытым пламенем газовой горелки или промышленным феном.

Клей плавится, заполняет микрорельеф полиэтиленовой оболочки кабеля, а полимер плотно обжимает ввод.

• Плюсы: проверенная десятилетиями максимальная надежность, низкая цена расходников.
• Минусы: необходимость работы с открытым огнем (запрещено в загазованных колодцах связи без предварительного анализа на метан!), невозможность повторного использования трубки при демонтаже.

Холодная механическая герметизация (эластомеры и силиконовые гели)

Вводы кабеля уплотняются без нагрева. В конструкцию порта закладываются разрезные резиновые кольца ступенчатого диаметра или блоки из специального мягкого гидрофобного силикон-геля. При затягивании винтовой гайки или стяжного клина гелевый блок сжимается в замкнутом объеме и плотно обволакивает кабели любой формы (включая плоские абонентские дропы).

• Плюсы: высокая скорость монтажа, пожаробезопасность, возможность многократного вскрытия и повторного использования без покупки ремкомплектов.
• Минусы: более высокая стоимость самой муфты, критическая зависимость от точности подбора диаметра уплотнителя.

Кабельные порты, транзит и mid-span access

На оголовнике практически любой универсальной купольной муфты можно заметить два типа отверстий: несколько круглых портов и один увеличенный порт овальной (или каплевидной) формы.

Круглые порты предназначены для тупикового ввода одиночных кабелей — их диаметр срезается ступенчато под толщину заводимого кабеля (например, от 8 до 20 мм).

Овальный порт спроектирован для реализации технологии транзитного ввода (mid-span access).

Допустим, вдоль трассы проложен 96-волоконный магистральный кабель. На промежуточной опоре связи требуется завести в поселок всего 8 волокон, а остальные 88 должны без разрыва пойти дальше.

Если бы овального порта не было, кабель пришлось бы разрезать полностью, заводить два конца через два круглых порта и сваривать все 96 волокон заново. Это привело бы к колоссальным временным затратам, падению оптического бюджета и риску ошибок.

При наличии овального порта монтажник аккуратно вскрывает только внешнюю оболочку кабеля на участке 1.5–2 метра, не разрезая сердечник. Из модульного повива вычленяется только один нужный модуль с 8 волокнами, разрезается и направляется на сплайс-кассету. Остальные незатронутые модули сворачиваются кольцом в транспортном отсеке муфты (в так называемой «корзине для транзитных модулей»). Кабель в виде неразрезанной U-образной петли заводится в овальный порт, после чего порт герметизируется специальным разветвительным клином (clip) с клеем-расплавом.

Особенности монтажа муфт в различных средах

Место установки муфты диктует состав монтажного комплекта и сопутствующей металлоконструкции:

1. В кабельной канализации и коллекторах (колодцы ККС): Муфты нельзя оставлять лежать на дне колодца, где скапливается ил, грунтовые воды и химикаты. Муфта крепится на консоли к стене колодца с помощью специальных кронштейнов. Для защиты от случайных повреждений при протяжке других кабелей часто применяются муфты в укороченном исполнении или горизонтальные муфты повышенной прочности.
2. На опорах воздушных линий (ЛЭП, контактная сеть, освещение): Муфта подвешивается вертикально под опорой на высоте от 3 до 5 метров. На опору монтируется специализированный металлокаркас — органайзер запаса оптического кабеля (каркас технологического запаса / «крестовина»). На него бухтуется технологический запас кабеля (по 15–25 метров с каждого конца), необходимый для того, чтобы при аварии или модернизации муфту можно было снять со столба и опустить в монтажный столик передвижной лаборатории-автофургона.
3. В грунте при прямой бестраншейной или траншейной укладке: Хотя корпус муфты рассчитан на давление грунта, прямое закапывание не рекомендуется. Муфту помещают в защитную подземную камеру — полиэтиленовый или железобетонный колодец мелкого заложения (ковер), который защищает стык от давления камней при морозном пучении почвы и облегчает поиск трассоискателем.

Правильно смонтированная и загерметизированная оптическая муфта обеспечивает класс защиты не ниже IP68 и рассчитана на непрерывную эксплуатацию под водой и на воздухе при температурах от $-40$ до $+70$ $^\circ\text{C}$ на протяжении 25–30 лет.

Линейная арматура и крепеж для монтажа кабеля

Зимой при температуре $-30$ °C и шквалистом ветре $25$ м/с вес одного пролёта оптического кабеля вместе со слоем наледи может увеличиваться в пять-семь раз, создавая продольное натяжение в сотни килограммов. Кварцевое стекло, в отличие от меди или стали, не обладает пластичностью: волокно не растягивается и при критической нагрузке мгновенно ломается. Вся эта колоссальная механическая нагрузка ложится не на хрупкие оптические волокна внутри модулей, а на внешнюю систему удержания — линейную арматуру.

Линейная арматура — это комплекс механических приспособлений, который фиксирует кабель в пространстве, гасит разрушительные вибрации и передаёт продольное тяжение на опоры, сохраняя геометрию оптического сердечника в полной неприкосновенности.

Две концепции удержания: анкерные и поддерживающие узлы

Воздушная прокладка ВОЛС между столбами линий электропередачи, городского освещения или железнодорожной контактной сети строится на строгом разделении опор на две категории: несущие основную механическую нагрузку и просто удерживающие трассу от провисания.

Анкерный (натяжной) узел принимает на себя полное продольное тяжение всего кабельного пролёта и намертво фиксирует кабель, не позволяя ему смещаться вдоль трассы.

Анкерное крепление работает как глухая заделка. Если кабель оборвётся в одном из пролётов, анкерный узел на соседней опоре удержит остальную часть магистрали от падения и каскадного разрушения. Анкерные зажимы устанавливаются:

• на начальной и конечной опорах линии;
• на углах поворота трассы свыше $15\text{--}20^\circ$ (где вектор натяжения кабеля стремится вывернуть опору);
• при резких перепадах высот (например, переход через холм, овраг или высокую насыпь);
• на длинных прямых участках через каждые $3\text{--}5$ пролётов для секционирования линии на независимые «анкерные пролёты».

Поддерживающий узел фиксирует кабель исключительно в вертикальной плоскости, предотвращая его провисание к земле, но допускает контролируемое продольное проскальзывание кабеля.

Поддерживающий зажим работает как шарнирный подвес: он бережно удерживает кабель над землёй, но при резком изменении нагрузки (например, падение дерева на кабель в соседнем пролёте) позволяет оболочке сместиться, частично перераспределяя тяжение на соседние опоры и спасая столб от падения. Поддерживающие узлы монтируются только на промежуточных опорах строго прямолинейных участков трассы (с отклонением не более $10\text{--}15^\circ$).

Конструкции зажимов под анатомию кабеля

Универсального зажима не существует: конструкция натяжного элемента подбирается строго под внутреннее устройство оптического кабеля.

Тип кабеля	Типичная конструкция	Тип натяжного зажима	Механизм удержания
Figure-8 («восьмёрка»)	Оптический сердечник + выносной стальной трос или стеклопруток	Клиновой зажим с металлическими зубьями (тип PA)	Врезание стальных зубьев в оболочку выносного троса
ADSS (самонесущий диэлектрик)	Круглый сердечник с повивом арамидных нитей	Клиновой зажим с удлинёнными пластиковыми клиньями	Фрикционное сжатие оболочки по большой площади
ADSS (большие пролёты $> 100$ м)	Усиленный круглый сердечник	Спиральный натяжной зажим (НСО / Helical Dead-end)	Распределение нагрузки силой трения проволок повива
FTTH (дроп-кабель)	Плоский кабель («бабочка») или круглый кабель до $5$ мм	Компактный зажим-прищепка (типа ODWAC или H3)	Прижим кабеля прижимной планкой или пластиковым клином

Для кабелей с выносным силовым элементом типа «восьмёрка» действует категорическое правило: зажим крепится исключительно за несущий трос. В месте монтажа зажима монтажник аккуратно прорезает соединительную полиэтиленовую перемычку кабеля на длину $30\text{--}50$ см специальным ножом. Трос отделяется от оптического модуля и заправляется в клинья зажима. Оптическая трубка остаётся висеть свободной плавной петлёй, полностью изолированной от растягивающих усилий. Зубчатые клинья зажима врезаются в изоляцию троса, обеспечивая фиксацию за счёт зацепления за металл или жесткий FRP-пруток.

С полностью диэлектрическими кабелями ADSS так поступить невозможно: в них нет выносного элемента, а силовые арамидные нити спрятаны прямо под внешней оболочкой концентрически вокруг оптических модулей. Если применить к ADSS зажим с агрессивными зубьями, они прокусят оболочку, передавят модульные трубки и сломают волокно.

Поэтому для круглых кабелей применяются зажимы с длинными клиньями из высокопрочного пластика или алюминия без острых зубьев. Форма клиньев рассчитана так, чтобы при росте натяжения сила сжатия нарастала плавно и распределялась по большой площади поверхности оболочки, вовлекая в работу внутренний силовой каркас из кевлара.

При больших пролётах (переходы через реки, овраги, пролёты ЛЭП более $100\text{--}150$ метров) даже удлинённые клинья не справляются: локальное давление способно деформировать полимерную оболочку. В таких условиях стандартом является спиральная арматура.

Спиральный натяжной зажим представляет собой прядь из нескольких упругих оцинкованных стальных проволок, свитых в форму пространственной спирали с внутренним абразивным покрытием. Монтажник навивает эту спираль вручную прямо на наружную оболочку кабеля на длине от $1$ до $2$ метров. При натяжении спираль работает по принципу «китайской ловушки для пальцев»: чем сильнее натянут кабель, тем плотнее проволоки обжимают его поверхность, удерживая нагрузку в десятки килоньютонов исключительно за счёт распределённой силы трения без малейшей концентрации точечных напряжений.

Крепление к телу опоры: монтажная лента и узлы крепления

Любой зажим — клиновой или спиральный — оканчивается гибким тросиком из нержавеющей стали или проушиной. Эту проушину необходимо надёжно зафиксировать на опоре.

Опоры бывают железобетонными (круглыми коническими или трапециевидными типа СВ), металлическими гранёными и деревянными. Сверлить железобетонные опоры ЛЭП и связи под сквозные шпильки строго запрещено строительными нормами: сверление повреждает внутреннюю преднапряжённую стальную арматуру и провоцирует растрескивание бетона. Единственным нормативным методом монтажа на такие опоры является бандажный обхват стальной лентой.

Бандажный узел состоит из трёх элементов:

1. Монтажная лента — полоса из холоднокатаной нержавеющей стали толщиной $0.7$ мм и шириной $19$ или $20$ мм (реже $10$ или $12$ мм для лёгких дроп-кабелей). Для стандартных городских условий применяется сталь марки AISI 201, а для приморских зон или химически агрессивных сред — коррозионно-стойкая сталь AISI 304 или AISI 316.
2. Скрепа (бугель) — замковый фиксатор с зубчатыми упорами. Бугель удерживает концы ленты, заставляя замок заклиниваться под действием собственного натяжения бандажа.
3. Узел крепления (кронштейн или крюк) — стальная деталь (например, марки УК-Н для натяжного или УК-П для поддерживающего монтажа), имеющая прорези под ленту и крюки для зацепления коушей зажимов.

Монтаж бандажа выполняется специализированным инструментом — натяжными клещами для ленты (в обиходе монтажников — «мясорубка»). Инструмент оснащён винтовым или храповым упором и встроенным отрезным ножом. Механик заводит свободный конец ленты в инструмент, вращением рукоятки натягивает бандаж вокруг столба до усилия в несколько сотен килограммов, загибает хвост ленты через скрепу, обрезает излишек рычагом ножа и фиксирует замок ударами молотка по зубьям бугеля.

При проектировании узлов крепления соблюдают правило слойности:

• На поддерживающих опорах, где нагрузка действует строго вниз, кронштейн крепится одним витком ленты шириной $19\text{--}20$ мм.
• На анкерных узлах, испытывающих постоянное отрывающее усилие сотен килограммов, узел крепится двумя параллельными витками ленты, каждый из которых фиксируется собственным бугелем.

Защита от ветровых колебаний и изгибов

Кабель, натянутый между столбами, представляет собой упругую механическую струну. Постоянный ламинарный ветер умеренной скорости ($1\text{--}7$ м/с), обтекая круглое тело кабеля, срывает воздушные вихри поочерёдно с верхней и нижней его стороны. Это явление порождает периодическую поперечную силу, раскачивающую пролёт на высоких частотах (от $5$ до $50$ Гц) — возникает так называемая эолова вибрация.

Амплитуда колебаний при эоловой вибрации невелика (от долей миллиметра до нескольких сантиметров), однако за сутки кабель совершает миллионы знакопеременных изгибов. В точке выхода кабеля из жёсткого зажима возникает концентрация механических напряжений, которая со временем приводит к усталостному растрескиванию полиэтилена и излому волокон.

Для гашения этих колебаний на пролётах длиной более $60\text{--}80$ метров монтируют спиральные гасители вибрации. Гаситель состоит из плотной спиральной секции, которая фиксируется на кабеле, и свободной петлеобразной демпфирующей секции большего диаметра. При возникновении резонансных колебаний свободная часть гасителя вибрирует в противофазе с кабелем, ударяясь о него и превращая кинетическую энергию вибрации в тепловую за счёт внутреннего трения пластика.

В зонах спуска кабеля к оптической муфте или шкафу ODF (где кабель переходит из горизонтального натяжения в вертикальный спуск по столбу) критически важно предотвратить превышение минимального радиуса изгиба:

• На участке перехода устанавливают направляющие скобы или защитные пластиковые спирали, которые не позволяют кабелю согнуться с радиусом менее $20$ внешних диаметров кабеля.
• Избыточный технологический запас кабеля укладывают на крестовину органайзера (бухтодержателя), закреплённую на опоре тем же бандажным методом на высоте не менее $4.5\text{--}5$ метров от земли.

Расчёт комплектации трассы для заявки

Чтобы собрать безошибочную спецификацию на линейную арматуру, менеджер или проектировщик раскладывает трассу по поопорной ведомости.

Рассмотрим практический расчёт для прямолинейного участка трассы из $20$ типовых железобетонных опор с шагом $50$ метров (общая протяжённость $1$ км), на которой подвешивается круглый диэлектрический кабель ADSS, а на 10-й опоре запланирован технологический запас с оптической муфтой:

1. Определение типа опор:

   • Опора 1 (начало) и Опора 20 (конец) — анкерные концевые. На каждую требуется по $1$ анкерному клиновому зажиму и по $1$ анкерному узлу крепления.
   • Опора 10 (размещение муфты) — анкерная промежуточная. Здесь кабель разрезается или организуется технологическая петля, поэтому требуется $2$ анкерных зажима (входящий и выходящий пролёты) и $1$ усиленный анкерный узел крепления на два направления.
   • Остальные $17$ опор — промежуточные поддерживающие. На каждую требуется по $1$ поддерживающему зажиму и по $1$ поддерживающему кронштейну.
   • Итого зажимов: $1 + 1 + 2 = 4$ анкерных клиновых зажима; $17$ поддерживающих зажимов.
   • Итого узлов крепления: $3$ анкерных кронштейна; $17$ поддерживающих кронштейнов.

2. Расчёт расхода бандажной ленты: Периметр типовой опоры СВ-95 составляет около $0.8$ метра. На один оборот ленты с учётом загиба в бугель и захода в натяжные клещи требуется $L \approx 1.2$ метра ленты:

   • На $3$ анкерных узлах используется двойной бандаж: $3 \times 2 \times 1.2\text{ м} = 7.2$ метра.
   • На $17$ поддерживающих узлах используется одинарный бандаж: $17 \times 1 \times 1.2\text{ м} = 20.4$ метра.
   • На опоре 10 размещается органайзер запаса кабеля и муфта (минимум $2$ дополнительных витка ленты): $2 \times 1.2\text{ м} = 2.4$ метра.
   • Суммарный расход: $7.2 + 20.4 + 2.4 = 30.0$ метров ленты.
   • Итог по ленте: стандартный пластиковый рулон-кассета ленты $19 \times 0.7$ мм содержит $50$ метров — одной упаковки достаточно.

3. Расчёт скреп (бугелей): Каждый виток ленты фиксируется одной скрепой. Суммарно по точкам фиксации: $(3 \times 2) + 17 + 2 = 25$ скреп. С учётом технологического запаса на отбраковку и ошибки монтажа ($+15\%$) в заказ закладывается коробка на $50$ или $100$ штук.

Такой поузловой расчёт исключает простой монтажной бригады на высоте из-за нехватки трёх зажимов или десятка бугелей, превращая проектные чертежи в законченную и надёжную физическую линию связи.

Прием заказа: опросный лист и подбор полной комплектации ВОЛС

«Нам нужно полтора километра оптики на столбы и к ней всё остальное под ключ» — с такого типичного запроса начинается рабочий день большинства поставщиков и проектных отделов. Если неопытный специалист просто выставит счет на 1500 метров первого попавшегося самонесущего кабеля и наугад положит десяток зажимов, монтаж сорвется на второй же день: кабель окажется короче трассы из-за провесов и спусков, клинья зажима раздавят внешнюю оболочку, а разъемы оптического кросса физически не подойдут к трансиверам активного оборудования. В отличие от медной витой пары, оптика не прощает приблизительности. Волоконно-оптическая линия связи — это единый механический и оптический тракт, где каждый винт, гильза и адаптер строго привязаны к характеристикам кабеля и условиям среды.

Четыре уровня опросного листа: от условий трассы до активного порта

Чтобы сформировать безошибочную спецификацию, поставщик или инженер должен провести заказчика через четкую воронку технических вопросов. Процесс сбора исходных данных строится по иерархическому принципу: от глобальных условий монтажа к микроскопическим деталям оптического стыка.

Опросный лист делится на четыре последовательных уровня:

1. Условия прокладки и внешняя среда

Среда монтажа безальтернативно диктует конструкцию защитных покровов кабеля:

• Воздушная подвеска: тип опор (деревянные, железобетонные, металлические), шаг пролетов (длина между опорами в метрах), наличие рядом высоковольтных ЛЭП (требуется полностью диэлектрический кабель ADSS с защитой от трекинга) либо обычные городские опоры освещения.
• Кабельная канализация или коллекторы: степень засорённости колодцев, угроза повреждения грызунами (нужна броня из гофрированной стальной ленты), метод монтажа (ручная затяжка или пневмозадувка микрокабеля в защитные полиэтиленовые трубки ЗПТ).
• Прямая укладка в грунт: категория грунта (песок, глина, скальные породы), наличие мерзлотных деформаций (строго проволочная броня с растягивающим усилием от 7 до 20 кН).
• Внутриобъектовая прокладка: класс пожарной безопасности помещений, где по ГОСТ или отраслевым регламентам запрещен полиэтилен и обязательна безгалогенная оболочка LSZH (нг-HF).

2. Оптическая емкость и параметры тракта

На этом шаге определяется волоконная начинка сердечника:

• Тип волокна: одномодовое (SMF, преимущественно стандарт G.652.D для магистралей или гибкое G.657 для плотных кроссов и FTTH) либо многомодовое (MMF категорий OM3/OM4 для локальных дата-центров).
• Число действующих и резервных волокон: кабель никогда не выбирается «впритык». Если заказчику требуется задействовать 4 волокна, базовым стандартом проектирования закладывается минимум двукратный запас на развитие и аварийный резерв — выбирается кабель на 8 волокон.

3. Линейное деление и сращивание

Трассу необходимо разбить на строительные длины и запланировать точки разветвления:

• Где будут установлены оптические муфты (в колодце, на опоре, в грунтовом котловане)?
• Требуется ли организация транзитной петли (ввод кабеля без разрезания транзитных модулей через овальный порт)?
• Сколько кабелей должно входить в каждую муфту (2 для прямого сращивания, 3–4 для ответвлений)?

4. Оконечивание и коммутационные узлы

Параметры сопряжения оптической линии с активным сетевым оборудованием:

• Форм-фактор кросса: настенный малогабаритный бокс или стоечный блок 19 дюймов (высота 1U, 2U).
• Тип оптических разъемов: LC (для высокой плотности современных SFP-модулей) или SC (традиционный стандарт для медиаконвертеров и пассивных оптических сетей).
• Полировка торца: UPC (синий корпус, для стандартных систем передачи данных) или APC (зеленый корпус под углом 8 градусов, обязателен для кабельного телевидения CATV, PON и рефлектометрии высокого разрешения).

Пропуск даже одного параметра на этапе квалификации заявки гарантированно превращает поставку в рекламацию. Если клиент не знает точного ответа, задача технического специалиста — задать наводящий вопрос о смежных узлах или запросить фотографии планируемого места монтажа.

Математика строительной длины: почему 3 км трассы — это не 3 км кабеля

Самая распространенная ошибка начинающих специалистов по комплектации — заказ кабеля «метр в метр» по результатам геометрических замеров на карте или спутниковом снимке. Физическая длина заказываемого оптического кабеля всегда существенно превышает линейную длину трассы между конечными точками.

Строительная длина кабеля рассчитывается по формуле:

$$L_{\text{зак}} = L_{\text{геом}} \times (1 + k_{\text{пр}}) + N_{\text{муфт}} \times L_{\text{зап\_м}} + N_{\text{кросс}} \times L_{\text{зап\_к}} + L_{\text{спуск}}$$

Разберем назначение и типовые числовые значения каждого элемента:

• $L_{\text{зак}}$ — итоговая строительная длина оптического кабеля, передаваемая в производство или на отмотку со склада (в метрах).
• $L_{\text{геом}}$ — горизонтальная длина трассы по карте или проектным пикетам (в метрах).
• $k_{\text{пр}}$ — коэффициент запаса на естественный провес кабеля в пролете между опорами, а также огибание препятствий и рельефа. Для воздушных линий он составляет от $0.02$ до $0.03$ (2–3%), для кабельной канализации — от $0.05$ до $0.07$ (5–7% на изгибы в колодцах и укладку по кабельным полкам).
• $N_{\text{муфт}}$ — суммарное количество линейных и ответвительных оптических муфт на данном отрезке.
• $L_{\text{зап\_м}}$ — технологический запас кабеля для монтажа одной муфты. Сварка волокон не выполняется на весу на опоре или на дне затопленного колодца: муфту спускают в передвижную монтажную лабораторию на земле. Для этого с обеих сторон от муфты оставляют кольцевой запас кабеля по 15–20 метров (суммарно $30\text{--}40$ м на муфту), который затем укладывается на органайзер запаса (крестовину).
• $N_{\text{кросс}}$ — количество оптических кроссов (обычно 2 штуки — на начальном и конечном узлах связи).
• $L_{\text{зап\_к}}$ — технологический запас на ввод кабеля в здание, проход по кабельным лоткам до серверной стойки и разделку внутри кросса (стандартно $10\text{--}15$ м на каждый кросс).
• $L_{\text{спуск}}$ — вертикальная длина спусков кабеля с опор до уровня грунта при переходе с воздуха в подземный ввод или канализацию.

Практический пример расчета

Рассчитаем строительную длину кабеля для воздушной линии связи.

• Расстояние между зданиями по прямой: $L_{\text{геом}} = 1800$ м (трасса проходит по 36 опорам).
• Коэффициент на провес в пролетах: $k_{\text{пр}} = 0.025$ (2.5%).
• На трассе запланирована 1 промежуточная муфта для ответвления: $N_{\text{муфт}} = 1$. Запас на спуск к лаборатории и укладку в бухту: $L_{\text{зап\_м}} = 35$ м.
• На концах линии трасса заходит в серверные стойки двух зданий: $N_{\text{кросс}} = 2$. Запас на проход по шахтам зданий и разделку: $L_{\text{зап\_к}} = 15$ м на каждый узел.
• Вертикальные спуски кабеля с крайних опор в подвальные вводы зданий: 2 спуска по 8 метров ($L_{\text{спуск}} = 16$ м).

Подставляем значения:

$$L_{\text{зак}} = 1800 \times (1 + 0.025) + 1 \times 35 + 2 \times 15 + 16 = 1845 + 35 + 30 + 16 = 1926 \text{ м}$$

С учетом технологического округления барабана при отмотке (заводской рез кратен 50 или 100 метрам) в заказ отдается строительная длина 1950 или 2000 метров. Попытка смонтировать отрезок ровно в 1800 метров привела бы к тому, что кабель оборвался бы при разделке в серверной, либо монтажникам не хватило бы длины опустить муфту для сварки волокон.

Матрица взаимной совместимости компонентов

Оптическая сеть строится из элементов, жестко зависящих друг от друга по габаритам и оптическим стандартам. Ошибка в одной позиции делает бесполезной всю остальную поставку.

Ниже приведены четыре критических узла сопряжения, которые необходимо верифицировать перед выставлением коммерческого предложения.

1. Кабель и линейная подвесная арматура

• Диаметр оболочки: корпус клинового зажима (например, зажима для круглого кабеля) рассчитан на строго определенный диапазон диаметров (например, $6\text{--}9$ мм или $9\text{--}12$ мм). Если кабель имеет наружный диаметр 5.8 мм, клинья зажима сомкнутся до упора, не зажав оболочку, и кабель выскользнет под собственным весом. Если диаметр 13 мм — клинья вообще не сойдутся, либо разрежут пластик.
• Предельная прочность: максимально допустимая растягивающая нагрузка (МДРН) кабеля обязана соответствовать разрушающей нагрузке анкерного зажима. Зажим с усилием удержания 4 кН нельзя монтировать на кабель с МДРН 1.5 кН — при сильном ветре или гололеде клинья сомнутся или сорвут оболочку с оптического сердечника.

2. Муфта, кассеты и гильзы КДЗС

• Диаметры кабельных вводов: термоусаживаемые трубки ТУТ или гелевые уплотнители оголовника муфты должны охватывать фактический диаметр кабеля. Если заводится тонкий дроп-кабель диаметром 3–4 мм в порт муфты, рассчитанный на $8\text{--}16$ мм, герметизация не сработает без специальных адаптеров-уплотнителей.
• Емкость сплайс-кассеты: в базовой комплектации муфты часто поставляется только 1 сплайс-кассета на 12 или 24 сварки. При заказе кабеля на 48 волокон необходимо включить в спецификацию дополнительные кассеты с крышками.
• Длина КДЗС: стандартный размер гильзы — 60 мм. Однако некоторые компактные сплайс-кассеты (особенно в кроссах высокой плотности) рассчитаны исключительно на гильзы длиной 40 или 45 мм. Длинная гильза 60 мм физически не поместится в посадочные пазы такого ложемента.

3. Оптический кросс, пигтейлы и адаптеры

• Лицевая панель (планка) кросса: отверстия на планке кросса механически уникальны под каждый тип адаптера. Адаптер SC требует прямоугольного отверстия большего размера, адаптер LC Duplex встает в посадочное место типоразмера SC Simplex, а круглые адаптеры FC/ST монтируются в круглые отверстия с фиксирующей лыской под ключ.
• Цвет и тип полировки: цвет адаптера обязан соответствовать цвету хвостовика пигтейла и корпуса патч-корда. Синий — UPC, зеленый — APC. Если в спецификацию заложены зеленые адаптеры SC/APC, то и пигтейлы со шнурами должны иметь полировку APC.

Узел сопряжения	Ошибка комплектации	Последствие на объекте
Зажим $\leftrightarrow$ Кабель	Взят клиновой зажим $8\text{--}12$ мм на тонкий плоский дроп-кабель	Клинья проскальзывают, кабель падает на землю при первом ветре
Кассета $\leftrightarrow$ Гильзы КДЗС	Заказаны гильзы 60 мм для компактной кассеты под гильзы 40 мм	Гильзы со сваренными волокнами не встают в пазы ложемента, крышка кассеты не закрывается
Адаптер $\leftrightarrow$ Пигтейл	Установлены адаптеры SC, а пигтейлы закуплены LC	Оконцованное волокно невозможно физически подключить к розетке кросса
Кросс $\leftrightarrow$ Патч-корд	В кроссе разварены пигтейлы SC/UPC, а в заказ включены патч-корды SC/APC	Механическое разрушение световода при стыковке торцов; скачок затухания и высокий уровень обратного отражения

Практикум: Сквозная комплектация объекта «под ключ»

Разберем типовой коммерческий кейс.

Входные требования клиента:

«Необходимо связать оптикой центральный офис и новый складской комплекс предприятия. Расстояние по опорам электроосвещения — 1100 метров, 22 круглые железобетонные опоры СВ-95. Ответвлений нет. В офисе и на складе кабель нужно завести в серверные стойки 19 дюймов и подключить к оптическим гигабитным коммутаторам с модулями SFP LC. Требуется минимум 8 рабочих волокон с резервом».

Составим пошаговый инженерный расчет и итоговую спецификацию (Bill of Materials).

Шаг 1. Подбор и расчет кабеля

1. Конструкция: опоры круглые бетонные, пролеты стандартные ($~50$ м). Силовых высоковольтных линий нет, но для воздушной прокладки на опорах освещения оптимален полностью диэлектрический самонесущий кабель (ADSS) круглого сечения. Он безопасен, легок в монтаже и не требует заземления в отличие от кабеля с выносным стальным тросом.
2. Нагрузка: для пролетов 50 м достаточен кабель с растягивающим усилием 3–4 кН.
3. Емкость: заказчику нужно 8 волокон. Закладываем стандартный модуль на 8 волокон (одномод G.652.D).
4. Расчет длины:
   • $L_{\text{геом}} = 1100$ м;
   • Запас на провес ($2.5\%$): $1100 \times 0.025 = 27.5$ м;
   • Спуски по крайним опорам в грунт/ввод в здания (2 опоры по 9 м): 18 м;
   • Технологический запас на прокладку внутри двух зданий до серверных стоек и разделку в кроссах: по 20 м на каждое здание ($2 \times 20 = 40$ м);
   • Итого расчетная длина: $1100 + 27.5 + 18 + 40 = 1185.5$ м.
   • Округляем до стандартной складской строительной длины: 1250 метров.

Шаг 2. Подбор линейной подвесной арматуры

Трасса прямая, состоит из 22 опор:

• Первая и последняя опора — концевые анкерные узлы (по 1 зажиму на опору = 2 зажима).
• Каждые $200\text{--}250$ метров (каждая пятая опора) для защиты линии от каскадного обрыва положено делать промежуточную анкеровку: 4 промежуточные опоры с двусторонней анкеровкой (по 2 зажима на опору = 8 зажимов).
• Итого анкерных клиновых зажимов: $2 + 8 = 10$ шт.
• Остальные опоры ($22 - 6 = 16$ опор) оборудуются поддерживающими зажимами: 16 поддерживающих зажимов с резиновыми эластичными вставками.
• Крепление к опорам: сверление опор СВ запрещено. Используем бандажную нержавеющую ленту (толщина 0.7 мм, ширина 20 мм) и бугели (скрепы).
  • На 22 опоры требуется 22 узла крепления (универсальные настенно-опорные кронштейны под ленту).
  • На каждую опору монтируется один виток ленты (периметр трапециевидной опоры СВ-95 с запасом на натяжитель — около 1.2 м).
  • Расход ленты: $22 \times 1.2 = 26.4$ м (включаем в заказ 1 бухту ленты 50 м).
  • Бугели (скрепы): по 1 шт. на узел плюс запас на брак монтажа: 30 шт.

Шаг 3. Комплектация узлов коммутации

Линия оконечивается в двух серверных стойках:

1. Оптические кроссы: 2 стоечных кросса 19" 1U с кабельными вводами под кабель ADSS.
2. Лицевые панели и адаптеры: активное оборудование имеет порты LC. Чтобы коммутировать 8 волокон, требуется 4 дуплексных проходных адаптера LC (или 8 симплексных) на каждый кросс.
   • Включаем: 2 кросса с планками под LC Duplex;
   • Оптические адаптеры: 8 шт. LC Duplex (синие, UPC);
3. Пигтейлы: на 2 кросса суммарно нужно разварить $8 + 8 = 16$ волокон.
   • 16 монтажных шнуров (пигтейлов) 0.9 мм LC/UPC длиной 1.5 м.
4. Сплайс-кассеты и гильзы:
   • В каждый кросс закладывается 1 сплайс-кассета с крышкой (на 8 сварок).
   • Термоусадочные гильзы КДЗС 60 мм: $16$ шт. + запас 20% на случай переделки сколов при сварке = 20 шт.
5. Коммутационные патч-корды: для подключения портов кросса к SFP-трансиверам коммутаторов закладываются гибкие шнуры.
   • Оптические патч-корды LC/UPC — LC/UPC Duplex (длина 2–3 м под габариты стойки): 8 штук (по 4 шт. на серверную).

Итоговая ведомость комплектации заказа (BOM)

Категория	Наименование позиции	Количество	Ед. изм.
Кабель	Оптический кабель ADSS, 8 волокон G.652.D, МДРН 3.5 кН	1250	м
Арматура	Анкерный натяжной зажим клиновой (под диаметр кабеля)	10	шт.
Арматура	Поддерживающий спиральный/клиновой зажим	16	шт.
Арматура	Кронштейн монтажный универсальный (узел крепления)	22	шт.
Арматура	Лента бандажная нержавеющая 20×0.7 мм (бухта 50 м)	1	уп.
Арматура	Скрепа-бугель для ленты 20 мм	30	шт.
Кросс	Кросс оптический стоечный 19" 1U с кассетой и крышкой	2	шт.
Коммутация	Сменная планка кросса на 8 портов LC Duplex	2	шт.
Коммутация	Оптический адаптер LC Duplex SM (синий, UPC)	8	шт.
Коммутация	Оптический пигтейл 1.5 м, LC/UPC, SM 9/125, буфер 0.9 мм	16	шт.
Расходники	Гильза защитная КДЗС 60 мм	20	шт.
Коммутация	Патч-корд оптический Duplex LC/UPC — LC/UPC, 2 м, LSZH	8	шт.

Такой комплект полностью самодостаточен: монтажная бригада выходит на объект, закрепляет арматуру без поиска недостающих болтов, монтирует кабель с правильным натяжением, заводит запасы в здание и выполняет сварку и коммутацию без непредвиденных простоев.
