Сила Лоренца: векторный анализ, физика движения заряженных частиц и решение сложных электромагнитных задач
В конце XIX века физика столкнулась с необходимостью объединить макроскопические законы электромагнетизма Максвелла с микроскопической природой материи. Эту фундаментальную задачу решил нидерландский физик Хендрик Антен Лоренц. Он предложил математическую модель, описывающую воздействие электромагнитного поля на отдельный точечный заряд. Это открытие стало мостом между классической электродинамикой и квантовой физикой, позволив понять природу электрического тока, излучения и строения атома.
Сегодня понимание силы Лоренца — это базовый навык для инженеров и физиков, необходимый для проектирования ускорителей частиц, масс-спектрометров, плазменных двигателей и термоядерных реакторов.
Фундаментальное уравнение и его компоненты
В общем виде полная электромагнитная сила, действующая на точечную заряженную частицу, выражается следующей векторной формулой:
Разберём каждый элемент этого уравнения: * — результирующая сила Лоренца (в ньютонах, Н). * — электрический заряд частицы (в кулонах, Кл). Знак заряда критически важен для определения направления силы. * — вектор напряжённости электрического поля (в вольтах на метр, В/м). * — вектор скорости движения частицы относительно наблюдателя (в метрах в секунду, м/с). * — вектор магнитной индукции (в теслах, Тл). * — оператор векторного произведения.
Уравнение чётко разделяется на две независимые части. Первая компонента, , описывает воздействие электрического поля. Эта сила не зависит от того, движется частица или покоится. Вторая компонента, , описывает магнитное воздействие. Она возникает только тогда, когда заряд движется, и её анализ требует глубокого понимания векторной алгебры.
Векторный анализ магнитной компоненты
В русскоязычной литературе под термином «сила Лоренца» часто подразумевают только её магнитную часть. Сосредоточимся на ней:
Модуль силы
Модуль (абсолютная величина) векторного произведения раскрывается через синус угла между перемножаемыми векторами. Следовательно, величина магнитной силы рассчитывается так:
Где — угол между вектором скорости и вектором магнитной индукции .
Из этой формулы следуют два важных вывода:
> Магнитное поле «не замечает» неподвижные заряды и заряды, движущиеся строго вдоль его силовых линий.
Направление и свойства перпендикулярности
По определению векторного произведения, результирующий вектор всегда перпендикулярен плоскости, в которой лежат векторы и .
!Векторная диаграмма силы Лоренца
Перпендикулярность силы вектору скорости имеет колоссальное физическое следствие. Работа силы определяется как скалярное произведение вектора силы на вектор перемещения. Поскольку сила Лоренца всегда направлена под прямым углом к направлению движения, её работа тождественно равна нулю.
Магнитное поле не совершает работы над заряженной частицей. Оно не может изменить её кинетическую энергию (ускорить или затормозить), оно способно лишь искривлять её траекторию, меняя направление вектора скорости.
Правила определения направления
Для определения направления магнитной силы используют два подхода:
Типичная ошибка студентов: забывать про знак заряда. Электрон (), влетающий в магнитное поле, отклонится в сторону, строго противоположную той, куда отклонился бы протон () при тех же начальных условиях.
Связь микромира и макромира: вывод из закона Ампера
Сила Лоренца не существует в отрыве от макроскопических законов. Напротив, известная сила Ампера, действующая на проводник с током в магнитном поле, является прямым следствием принципа суперпозиции (сложения) сил Лоренца, действующих на каждый отдельный электрон в металле.
Рассмотрим прямой проводник длиной и площадью поперечного сечения , по которому течёт ток . Проводник находится в однородном магнитном поле . Сила Ампера равна:
Сила тока — это заряд, проходящий через сечение в единицу времени. Её можно выразить через концентрацию свободных зарядов , величину одного заряда , площадь сечения и среднюю скорость направленного движения электронов (скорость дрейфа):
Подставим это в закон Ампера:
Произведение площади на длину () даёт объём проводника . Умножив объём на концентрацию частиц , мы получим полное число свободных зарядов в этом участке проводника: . Тогда:
Разделив полную силу Ампера на количество частиц , мы получаем силу, действующую на один заряд — силу Лоренца:
Этот элегантный вывод показывает, что макроскопическое механическое движение проводов в электродвигателях — это результат суммирования миллиардов микроскопических толчков, которые магнитное поле даёт каждому движущемуся электрону.
Траектории движения в однородном магнитном поле
Рассмотрим поведение заряженной частицы в чистом однородном магнитном поле (). Траектория зависит от начального угла между скоростью и полем.
Случай 1: Перпендикулярное движение (циклотронное вращение)
Если частица влетает в поле строго перпендикулярно силовым линиям (), сила Лоренца максимальна и постоянна по модулю: . Поскольку сила всегда перпендикулярна скорости, она играет роль центростремительной силы, заставляя частицу двигаться по окружности.
Согласно второму закону Ньютона:
Отсюда можно выразить радиус циклотронной орбиты (радиус Лармора):
Чем больше масса или скорость частицы, тем больше радиус её орбиты (ей сложнее повернуть). Чем сильнее магнитное поле или больше заряд, тем радиус меньше (поле сильнее «закручивает» частицу).
Вычислим период обращения — время, за которое частица делает один полный круг. Период равен длине окружности, делённой на скорость:
Здесь кроется потрясающий физический парадокс: период обращения не зависит от скорости частицы. Быстрая частица летит по большому кругу, медленная — по маленькому, но один оборот они завершают ровно за одно и то же время. Это свойство, называемое изохронностью, легло в основу работы циклотронов — первых циклических ускорителей частиц.
!Интерактивный симулятор циклотронного движения
Пример с числами: Протон (масса кг, заряд Кл) влетает в магнитное поле медицинского томографа с индукцией Тл со скоростью м/с. Радиус его орбиты составит: м, или 7 миллиметров.
Случай 2: Движение под произвольным углом
Если угол не равен или , вектор скорости удобно разложить на две компоненты: * — параллельная магнитному полю. * — перпендикулярная магнитному полю.
Параллельная компонента не вызывает появления силы Лоренца, поэтому вдоль линий поля частица движется равномерно и прямолинейно. Перпендикулярная компонента заставляет частицу вращаться по окружности. Сложение этих двух движений (вращения и прямолинейного смещения) даёт пространственную кривую — винтовую линию (спираль).
Именно по таким спиральным траекториям заряженные частицы солнечного ветра (плазма) навиваются на линии магнитного поля Земли, устремляясь к полюсам, где их столкновение с атмосферой вызывает полярные сияния.

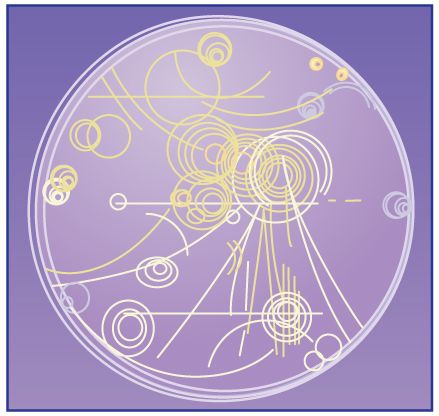

!Следы заряженных частиц в пузырьковой камере
Практические применения и решение сложных задач
Сила Лоренца — это не просто абстрактная концепция, а рабочий инструмент инженеров. Рассмотрим классические электромагнитные установки.
Селектор скоростей (фильтр Вина)
Представьте, что у вас есть пучок ионов, летящих с разными скоростями. Как выделить из них только те, которые имеют строго заданную скорость ? Для этого используют скрещенные электрическое и магнитное поля, направленные перпендикулярно друг другу и перпендикулярно пучку.
На частицу действуют две силы:
Частица пролетит сквозь селектор по прямой линии, не отклонившись, только если эти силы точно скомпенсируют друг друга:
Частицы с большей скоростью отклонятся в сторону магнитной силы, с меньшей — в сторону электрической. Изменяя напряжение на пластинах (меняя ), физики могут «настраивать» фильтр на любую нужную скорость.
Пример: Если создать электрическое поле В/м и магнитное поле Тл, то фильтр пропустит только частицы со скоростью м/с. Масса и заряд частицы при этом не имеют значения.
Масс-спектрометрия
Масс-спектрометр — прибор для определения массы ионизированных молекул, что критически важно в химии, криминалистике и фармакологии.
Сначала ионы разгоняются электрическим полем, затем проходят через селектор скоростей (чтобы все имели одинаковую скорость ), и, наконец, попадают в камеру с чистым однородным магнитным полем . Там они начинают двигаться по дуге окружности.
Как мы вывели ранее, радиус траектории равен . Отсюда можно найти массу неизвестной частицы:
Поскольку и известны, измеряя радиус (то есть точку, куда ударится частица на детекторе), прибор с высочайшей точностью вычисляет массу иона. Так, например, разделяют изотопы урана: уран-235 немного легче урана-238, поэтому в магнитном поле он летит по дуге чуть меньшего радиуса.
Эффект Холла
Эффект Холла возникает, когда проводник с током помещают в магнитное поле. Электроны, движущиеся внутри проводника, испытывают действие силы Лоренца, которая прижимает их к одной из боковых граней пластины.
В результате на одной грани скапливается отрицательный заряд, а на противоположной остаётся нескомпенсированный положительный заряд ионов кристаллической решётки. Это разделение зарядов создаёт поперечное электрическое поле (поле Холла) .
Процесс накопления зарядов продолжается до тех пор, пока электрическая сила нового поля не уравновесит магнитную силу Лоренца:
Напряжение (разность потенциалов) между гранями пластины шириной называется холловским напряжением:
Выразив скорость дрейфа через силу тока (), где ( — толщина пластины), получим:
Эффект Холла имеет колоссальное практическое значение. Измеряя напряжение , можно определить концентрацию свободных носителей заряда в материале. Более того, знак напряжения Холла позволяет определить знак самих носителей заряда. Именно благодаря этому эффекту было доказано существование «дырочной» (положительной) проводимости в полупроводниках.
Магнитное удержание плазмы (Токамаки)
В термоядерных реакторах (например, типа Токамак) необходимо удерживать плазму, разогретую до 100 миллионов градусов. Ни один материальный сосуд не выдержит такой температуры. На помощь приходит сила Лоренца.
В реакторе создаётся мощное тороидальное (в форме бублика) магнитное поле. Заряженные частицы плазмы (ионы и электроны) вынуждены двигаться по спиральным траекториям вдоль силовых линий поля. Сила Лоренца постоянно заворачивает их, не давая вырваться поперёк поля и коснуться стенок реактора. Это называется магнитным удержанием.
Векторная алгебра в электродинамике: ключ к пониманию
Для уверенного решения сложных электромагнитных задач необходимо отказаться от восприятия формул как простого набора букв. Уравнение — это геометрическая инструкция.
При анализе любой системы всегда задавайте себе три вопроса:
Овладев векторным анализом силы Лоренца, вы получаете универсальный ключ к пониманию процессов, происходящих как в микрочипах ваших смартфонов, так и в гигантских джетах сверхмассивных чёрных дыр.
```
