Основы домашней электрики: от теории к безопасной практике

1. Основы электричества и устройство цепей

Основы электричества и устройство цепей

Добро пожаловать в мир домашней электрики! Если при взгляде на розетку или пучок проводов вы испытываете легкую тревогу — это абсолютно нормально. Электричество невидимо, оно не имеет запаха, и именно поэтому кажется пугающим. Однако в его основе лежат строгие, логичные и понятные физические законы.

Главная цель этой статьи — снять завесу тайны с того, что происходит внутри стен вашего дома. Мы не будем углубляться в сложную академическую физику. Вместо этого мы разберем базовые принципы работы электричества на простых жизненных примерах. Поняв эти основы, вы перестанете действовать вслепую и сможете осознанно, а главное — безопасно, подходить к замене розеток, выключателей и светильников.

Что такое электричество: аналогия с водопроводом

Чтобы понять невидимое, лучше всего сравнить его с тем, что мы видим каждый день. Представьте себе обычную водонапорную башню, от которой идет труба к крану на вашей кухне. Электричество работает по поразительно похожему принципу.

В электрике есть три главных понятия, которые неразрывно связаны друг с другом:

Напряжение (измеряется в Вольтах, В или V). В нашей аналогии это давление воды в водонапорной башне. Чем выше башня, тем сильнее вода давит на стенки трубы. Напряжение — это сила, которая заставляет электричество двигаться по проводам. В обычных домашних розетках это давление составляет 220 Вольт.

Сила тока (измеряется в Амперах, А). Это количество воды, которое вытекает из трубы за одну секунду. Если вы откроете кран чуть-чуть, потечет тонкая струйка (малый ток). Если откроете на полную — хлынет мощный поток (большой ток). Сила тока показывает, как много электричества реально проходит через прибор.

Сопротивление (измеряется в Омах, Ом). Это толщина трубы или любые препятствия на пути воды (например, засор или полузакрытый вентиль). Тонкая труба оказывает большое сопротивление потоку воды. Точно так же тонкий провод или спираль в лампочке сопротивляются потоку электричества.

Связь между этими тремя величинами описывает знаменитый закон Ома. Это единственная формула, которую вам действительно стоит запомнить:

Где — сила тока, — напряжение, а — сопротивление.

> Закон Ома простыми словами: чем сильнее давление (напряжение) и чем шире труба (меньше сопротивление), тем мощнее поток воды (сила тока).

Давайте посмотрим на реальный пример. Представьте классическую лампу накаливания. Напряжение в нашей сети всегда стабильно — 220 Вольт. Допустим, сопротивление спирали внутри лампочки составляет 880 Ом. Подставим числа в формулу: . Получается, что через лампочку течет ток силой 0,25 Ампера.

Если мы возьмем мощный обогреватель, его внутреннее сопротивление будет намного меньше (например, 22 Ома). Тогда ток составит: Ампер. Именно поэтому для мощных приборов нужны толстые провода — «тонкая труба» просто не выдержит такого потока и лопнет (в случае с электричеством — провод расплавится и загорится).

!Интерактивная модель закона Ома

Электрическая цепь: дорога туда и обратно

Теперь, когда мы понимаем свойства тока, нужно разобраться, как он перемещается. Электричество не может просто вытечь из провода, как вода из шланга на землю. Ему всегда нужен путь от источника питания к прибору и обратно к источнику.

Электрическая цепь — это замкнутый маршрут, по которому движется ток.

Любая, даже самая сложная домашняя цепь, состоит из четырех базовых элементов:

Источник питания: место, откуда приходит напряжение (в масштабах квартиры это ваш электрический щиток, а глобально — электростанция).

Проводники: медные или алюминиевые провода, по которым течет ток (наши «трубы»).

Потребитель: устройство, которое использует энергию и превращает ее в свет, тепло или движение (лампочка, телевизор, чайник).

Выключатель: устройство управления, которое позволяет разрывать и соединять цепь.

!Схема простейшей электрической цепи

Главное правило электрики: ток течет только по замкнутой цепи.

Представьте кольцевую гоночную трассу. Если мост на трассе разведен (цепь разомкнута), машины (электричество) останавливаются, и движение прекращается во всей системе. Именно так работает обычный выключатель на стене. Когда вы нажимаете клавишу, внутри выключателя физически размыкаются металлические контакты. Мост поднят, цепь разорвана, лампочка гаснет. Нажимаете снова — контакты соединяются, мост опускается, ток бежит по кругу, и появляется свет.

Фаза, ноль и заземление: кто есть кто в розетке

Если току нужен путь туда и обратно, значит, к каждой розетке или лампочке должно подходить как минимум два провода. В современных домах их три. Давайте познакомимся с ними, так как именно с ними вы будете работать при замене розеток.

1. Фаза (L - Line)

Это провод, по которому электричество под давлением (напряжением 220 Вольт) приходит в ваш дом от электростанции. Фаза — это самый опасный провод. Прикосновение к оголенному фазному проводу приведет к удару током, потому что электричество попытается найти путь обратно через ваше тело в землю. По современным стандартам изоляция фазного провода обычно бывает коричневой, белой или черной.

2. Ноль (N - Neutral)

Это обратный путь. По нулевому проводу ток, отдав свою энергию потребителю (например, заставив светиться лампочку), возвращается обратно к источнику. В нормальном состоянии, если прибор выключен, на нулевом проводе нет опасного напряжения. Однако доверять этому правилу вслепую нельзя — при некоторых неисправностях сети ноль тоже может «кусаться». Цвет нулевого провода всегда синий или голубой.

3. Заземление (PE - Protective Earth)

Это ваш телохранитель. Заземляющий провод не участвует в нормальной работе приборов. Он нужен исключительно для безопасности. Представьте, что внутри стиральной машины перетерся фазный провод и коснулся металлического корпуса. Корпус оказался под напряжением. Если вы дотронетесь до машины, ток пойдет через вас.

Но если машина заземлена, ток выберет путь наименьшего сопротивления и мгновенно уйдет по желто-зеленому проводу заземления глубоко в землю. Это вызовет резкий скачок силы тока, и автоматический выключатель в щитке моментально отключит электричество, спасая вам жизнь. Цвет провода заземления всегда желто-зеленый.

> Важно: Цветовая маркировка — это стандарт, но в старых домах или после работы недобросовестных мастеров цвета могут быть перепутаны. Никогда не доверяйте только цвету провода!

Короткое замыкание: когда ток сходит с ума

Вы наверняка слышали фразу «произошло короткое замыкание». Что это значит с точки зрения физики?

Мы помним формулу: . Ток равен напряжению, поделенному на сопротивление.

Представьте, что фазный провод напрямую коснулся нулевого провода, минуя лампочку, телевизор или любой другой прибор. Ток нашел «короткий путь» обратно к источнику. Сопротивление () на этом пути практически равно нулю (остается только крошечное сопротивление самих медных проводов, например, 0,1 Ома).

Считаем: Ампер!

Происходит колоссальный скачок силы тока. Провода мгновенно раскаляются докрасна, изоляция плавится, возникает сноп искр и риск пожара. Именно для предотвращения таких катастроф в электрическом щитке стоят автоматические выключатели (автоматы). Они чувствуют этот аномальный скачок потока и за доли секунды физически разрывают цепь.

Золотые правила безопасности для новичков

Теория — это прекрасно, но электрика не прощает легкомыслия на практике. Прежде чем мы перейдем к следующим статьям, где будем учиться держать в руках инструменты, вы должны усвоить три абсолютных правила безопасности.

Обесточьте линию перед работой. Никогда не пытайтесь менять розетку или выключатель под напряжением. Всегда идите к электрическому щитку и опускайте рычажок нужного автомата вниз. Если не знаете, какой автомат отвечает за нужную комнату — выключайте главный вводной автомат (он обесточит всю квартиру).

Проверяйте, а не верьте. Даже если вы выключили автомат, всегда проверяйте отсутствие напряжения на проводах с помощью специального прибора (индикаторной отвертки или мультиметра). Автомат мог сломаться, или вы могли перепутать рычажки. Правило электрика: считай любой провод находящимся под напряжением, пока лично не проверишь обратное.

Не касайтесь оголенных жил руками. Даже если вы обесточили квартиру и проверили провода индикатором, возьмите за привычку браться только за изоляцию проводов или использовать инструменты с изолированными ручками. Это мышечная память, которая однажды может спасти вам жизнь.

Электричество в доме — это не магия, а строго упорядоченная система. Фаза приносит энергию под давлением, потребитель использует ее, создавая сопротивление, а ноль уводит остатки обратно. Понимание этого непрерывного круговорота — ваш первый и самый важный шаг к самостоятельной работе с домашней электрикой. В следующей статье мы разберем базовый набор инструментов, который должен быть в арсенале каждого домашнего мастера.

2. Правила безопасности и базовые инструменты

Правила безопасности и базовые инструменты

В прошлой статье мы выяснили, что электричество — это направленный поток энергии, который всегда ищет кратчайший путь от источника обратно к нему. Мы познакомились с тремя главными проводами в вашем доме: опасной фазой, рабочим нулем и спасительным заземлением. Теперь, когда физика процесса стала понятной, пришло время подготовиться к практической работе.

Знание теории — это лишь половина успеха. Вторая половина — это умение безопасно взаимодействовать с электрической цепью. Электричество не прощает ошибок, но оно абсолютно предсказуемо. Если вы соблюдаете правила, риск сводится к нулю.

Главный пульт управления: электрический щиток

Любая работа с электрикой начинается не с отвертки и розетки, а с похода к электрическому щитку. Это распределительный узел, куда приходит толстый кабель от городской сети и откуда энергия расходится тонкими «ручейками» по комнатам вашей квартиры.

Внутри щитка расположены автоматические выключатели (в народе их называют просто «автоматами»). Их главная задача — защищать кабель от перегрева при коротком замыкании или перегрузке. Но для нас это еще и рубильники, позволяющие безопасно обесточить нужный участок.

В стандартном щитке вы найдете:

Вводной автомат: Самый большой переключатель, часто состоящий из двух или спаренных рычажков. Он отключает свет во всей квартире целиком. Если вы сомневаетесь, какой автомат за что отвечает — выключайте вводной. Это самое надежное решение для новичка.

Групповые автоматы: Отвечают за отдельные линии. Например, один автомат может контролировать только розетки на кухне, другой — освещение в спальне, третий — стиральную машину.

!Интерактивная модель электрического щитка

> Золотое правило электрика: Никогда не работайте под напряжением. Перед снятием крышки любой розетки или выключателя линия должна быть физически разорвана в щитке.

Доверяй, но проверяй: почему нельзя верить автоматам

Представьте ситуацию: вы опустили рычажок автомата с надписью «Розетки спальня», вернулись в комнату и готовы разбирать розетку. Можно ли начинать работу? Категорически нет.

В электрике действует презумпция опасности: любой провод считается находящимся под напряжением, пока вы лично не убедитесь в обратном. Почему так?

* Ошибка маркировки: Надписи в щитке мог делать предыдущий владелец или уставший мастер. «Розетки спальня» могут оказаться розетками в коридоре. * Поломка механизма: Рычажок автомата опустился вниз, но внутренние контакты прикипели друг к другу и цепь осталась замкнутой. * Пересечение линий: В старых домах в одной монтажной коробке могут встречаться провода от разных автоматов.

Чтобы проверить отсутствие напряжения, нам понадобятся специальные инструменты.

Базовый арсенал домашнего мастера

Для замены розеток, выключателей и светильников вам не нужен чемодан профессионального оборудования стоимостью в десятки тысяч рублей. Достаточно пяти базовых инструментов, которые окупятся после первой же самостоятельно замененной розетки.

1. Индикаторная отвертка (Тестер напряжения)

Это ваш самый важный инструмент выживания. Внешне она похожа на обычную отвертку с прозрачным пластиковым корпусом, внутри которого находится крошечная неоновая лампочка и резистор (деталь, создающая огромное сопротивление).

Как она работает? Вспомним закон Ома из прошлой статьи: , где — сила тока, — напряжение, — сопротивление.

Сопротивление резистора внутри отвертки составляет около 1 000 000 Ом (1 Мегаом). Когда вы касаетесь жалом отвертки фазного провода (220 Вольт), а пальцем — металлического пятачка на торце ручки, вы замыкаете цепь через свое тело в землю.

Считаем ток, который пройдет через вас: Ампера.

Этот ток абсолютно безопасен и неощутим для человека, но его достаточно, чтобы неоновая лампочка внутри отвертки загорелась красным светом. Если лампочка горит — перед вами опасная фаза. Если не горит — это либо ноль, либо заземление, либо линия успешно обесточена.

2. Мультиметр

Если индикаторная отвертка просто говорит «есть напряжение или нет», то мультиметр показывает точные цифры. Это электронный прибор с экраном и двумя щупами.

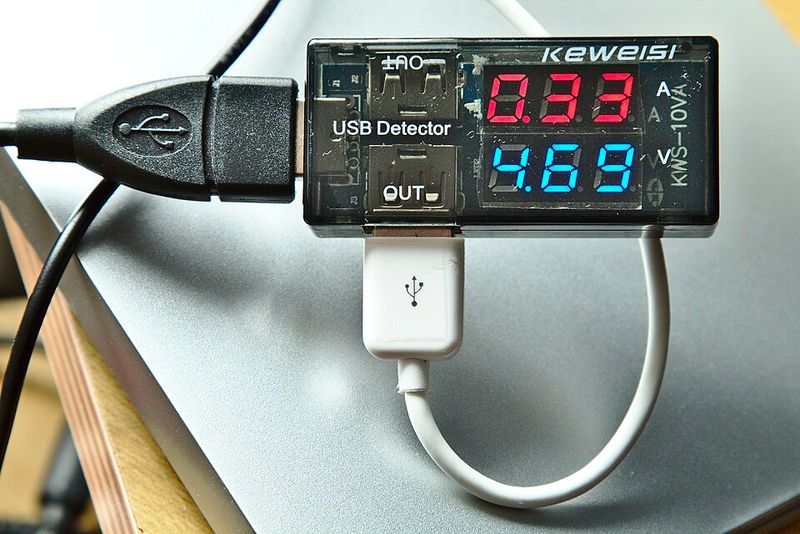

!Цифровой мультиметр в процессе измерения напряжения

Для новичка мультиметр незаменим в двух случаях: * Измерение напряжения: Вы ставите прибор в режим измерения переменного тока (значок ) и касаетесь щупами двух проводов. Если на экране «220» — линия под напряжением. Если «0» — безопасно. * Прозвонка цепи: Режим, при котором мультиметр пищит, если между щупами есть непрерывный металлический контакт. Помогает найти обрыв провода внутри кабеля или проверить, работает ли предохранитель.

3. Диэлектрические отвертки

Обычные отвертки с пластиковыми ручками не подходят для электрики. Пластик может треснуть, или ваш палец случайно соскользнет на металлическое жало.

Диэлектрические отвертки покрыты изоляционным материалом почти до самого кончика. На их ручке всегда стоит маркировка 1000V — это значит, что изоляция гарантированно выдерживает напряжение до тысячи вольт. Вам понадобятся две крестовые (размеров PH1 и PH2) и одна плоская отвертка.

4. Стриппер (Инструмент для снятия изоляции)

Чтобы соединить провода, нужно снять с них пластиковую оболочку, оголив медь. Многие по незнанию делают это обычным кухонным или канцелярским ножом. Это грубейшая ошибка.

Лезвие ножа неизбежно оставляет микроскопические надрезы на медной жиле. В месте надреза сечение провода уменьшается. Как мы помним, чем тоньше «труба», тем выше сопротивление. В этом месте провод начнет греться, что со временем приведет к оплавлению розетки и пожару.

Стриппер — это специальные клещи, которые аккуратно надрезают только пластик и стягивают его, оставляя медную жилу абсолютно целой.

!Схема строения электрического кабеля

5. Клеммы WAGO

Забудьте про дедовский метод скручивания проводов плоскогубцами и обматывания их синей изолентой. Современный стандарт — это самозажимные клеммы (самый известный бренд — WAGO). Вы просто зачищаете провод стриппером на 1 сантиметр, вставляете его в отверстие клеммы и защелкиваете рычажок. Контакт получается идеальным, надежным и безопасным.

Правило одной руки: защита вашего сердца

Даже если вы обесточили квартиру и проверили провода индикатором, в электрике существует правило последней надежды, которое спасло немало жизней. Это правило одной руки.

Если вы случайно коснетесь провода под напряжением одной рукой, ток пойдет через руку, туловище и ноги в землю. Это больно и опасно, но мышцы могут рефлекторно отдернуть руку.

Но если вы держитесь одной рукой за оголенный провод, а второй рукой опираетесь на заземленный предмет (например, металлический корпус холодильника, батарею отопления или водопроводную трубу), ток пойдет по кратчайшему пути — от руки к руке, прямо через сердце. Это смертельно опасная ситуация.

Поэтому профессиональные электрики при работе в щитках или сложных узлах всегда прячут левую руку в карман или за спину. Приучите себя к этому: если вы лезете отверткой в подрозетник, ваша вторая рука не должна ни за что держаться.

Практический сценарий: безопасная замена лампочки

Давайте соберем все полученные знания в единый алгоритм на самом простом примере — замене перегоревшей лампочки в люстре.

Казалось бы, достаточно просто щелкнуть выключателем на стене. Но мы помним про презумпцию опасности. Что, если строители перепутали провода, и ваш настенный выключатель разрывает не опасную фазу, а безопасный ноль? В таком случае лампочка погаснет (цепь разорвана), но на контактах внутри патрона останется смертоносное напряжение 220 Вольт!

Правильный и безопасный алгоритм:

Идем к электрическому щитку и опускаем автомат, отвечающий за освещение в этой комнате (или вводной автомат всей квартиры).

Берем стул или стремянку. Не опираемся второй рукой за металлические части люстры (правило одной руки).

Выкручиваем старую лампочку.

Берем индикаторную отвертку и касаемся металлических контактов внутри патрона (центрального лепестка и боковой резьбы), держа палец на торце отвертки. Лампочка в отвертке не горит? Отлично, напряжение действительно снято.

Вкручиваем новую лампочку.

Возвращаемся к щитку и включаем автомат.

Электричество требует уважения и строгой дисциплины. Купив правильный инструмент и усвоив привычку всегда обесточивать линию и проверять напряжение, вы устраняете 99% рисков. В следующей статье мы перейдем к практике и разберем анатомию электрической розетки: как она устроена внутри и как правильно подключить к ней провода.

3. Устройство и замена розеток

Устройство и замена розеток

Электрическая розетка — это физический интерфейс, граница между скрытой мощью домашней электросети и вашими бытовыми приборами. Внешне она выглядит как простой кусок пластика с двумя отверстиями, но внутри скрывается точный механический узел. Понимание того, как устроен этот узел, превращает замену розетки из пугающей задачи в понятный и безопасный процесс.

Анатомия электрической розетки

Если снять внешнюю декоративную панель, вы увидите, что розетка состоит из трех главных компонентов, каждый из которых выполняет свою строгую функцию.

Подрозетник (монтажная коробка): Это пластиковый стакан, вмурованный в стену. Он служит надежным фундаментом для крепления розетки и защищает стену от возможных искр. В старых домах подрозетники делали из металла, но современный стандарт — негорючий пластик.

Суппорт (механизм): Металлическая или прочная пластиковая рама, на которой держатся все рабочие элементы. Именно суппорт прикручивается к подрозетнику винтами.

Контактная группа: Сердце розетки. Это латунные или бронзовые лепестки, которые плотно обхватывают штыри вилки вашего прибора, когда вы вставляете ее в розетку. К этим же лепесткам с обратной стороны подключаются провода из стены.

!Схема устройства электрической розетки в разборе

Язык цвета: как читать провода

Когда вы извлечете старую розетку из стены, вас встретят три провода (в домах старого фонда их может быть два). Чтобы электрики по всему миру понимали друг друга без слов, существует строгая цветовая маркировка изоляции.

Фаза ( — Line*): Самый опасный провод, несущий напряжение. Его цвет может быть коричневым, белым, черным или красным. Именно этот провод заставляет светиться вашу индикаторную отвертку. Рабочий ноль ( — Neutral*): Провод, по которому ток возвращается обратно к источнику. Он всегда синий или голубой. Заземление ( — Protective Earth*): Защитный провод, который спасет вам жизнь при пробое изоляции внутри стиральной машины или холодильника. Он имеет уникальную желто-зеленую полосатую окраску.

> Никогда не доверяйте цветам слепо. Предыдущий мастер мог использовать тот кабель, который был под рукой. Всегда проверяйте фазу индикаторной отверткой перед началом работы.

Физика плохого контакта: почему горят розетки

Главная причина пожаров в домашней электрике — это не короткое замыкание (от него быстро спасет автомат в щитке), а плохой контакт в месте соединения провода и розетки. Чтобы понять этот процесс, обратимся к физике.

Когда электрический ток проходит через проводник, он выделяет тепло. Количество этого тепла описывается законом Джоуля-Ленца, который можно выразить формулой:

Где: * — мощность выделяемого тепла (в Ваттах). * — сила тока, потребляемая прибором (в Амперах). * — электрическое сопротивление в месте контакта (в Омах).

Если вы вставили оголенный медный провод в клемму розетки и затянули винт слабо, площадь соприкосновения металла будет крошечной. Из-за этого сопротивление () в этой точке резко возрастает.

Рассмотрим пример. Вы включили мощный обогреватель, который потребляет ток Ампер. При хорошем, тугом контакте сопротивление ничтожно мало, например, Ом. Считаем тепло: Ватт. Контакт останется холодным. Но если винт затянут плохо, сопротивление может вырасти до Ома. Считаем снова: Ватт.

Сто Ватт — это мощность паяльника! Внутри вашей стены образуется точечный источник сильного нагрева. Сначала оплавится изоляция провода, затем начнет чернеть и деформироваться пластик самой розетки, а в худшем случае вспыхнут обои.

Именно поэтому главное правило монтажа: контакт должен быть абсолютно надежным и неподвижным.

Типы клемм: винтовые и самозажимные

Способ подключения проводов зависит от конструкции механизма розетки. На рынке доминируют два типа:

Для новичков розетки с пружинными клеммами (например, от брендов Legrand или Schneider Electric) предпочтительнее, так как они исключают ошибку недотяжки или перетяжки винта.

Пошаговый алгоритм безопасной замены розетки

Теперь, вооружившись теорией и инструментами из прошлой статьи, перейдем к практике. Допустим, старая розетка расшаталась, и вы купили новую.

Шаг 1: Обесточивание и проверка

Идите к электрическому щитку и отключите автомат, отвечающий за розетки в нужной комнате. Вернитесь к розетке. Возьмите индикаторную отвертку и вставьте ее поочередно в оба отверстия старой розетки. Лампочка не горит? Отлично. Для верности включите в эту розетку настольную лампу или зарядку от телефона — прибор не должен работать.

Шаг 2: Демонтаж

Открутите центральный винт на декоративной пластиковой панели и снимите ее. Перед вами металлический суппорт. Ослабьте два боковых винта, которые держат распорные лапки (или выкрутите винты, крепящие суппорт к подрозетнику). Аккуратно потяните механизм на себя.

Шаг 3: Отключение проводов

Вы увидите провода, подключенные к клеммам. Ослабьте винты на клеммах и вытащите провода. Если концы проводов обломаны, почернели или сильно изогнуты — откусите их кусачками.

Шаг 4: Подготовка жил

Возьмите стриппер (инструмент для снятия изоляции) и снимите ровно сантиметр цветной изоляции с каждого провода. Не используйте нож, чтобы не повредить медную жилу.

Шаг 5: Подключение новой розетки

Внимательно осмотрите заднюю часть новой розетки. * В центре всегда находится контакт для заземления (желто-зеленый провод). Он соединяется с металлическими усиками, которые торчат снаружи розетки. * Слева и справа находятся контакты для фазы (коричневый/белый) и нуля (синий).

> Важное правило: Для работы приборов абсолютно неважно, будет ли фаза слева, а ноль справа, или наоборот. Переменный ток меняет свое направление 50 раз в секунду. Главное — никогда не подключайте фазу и ноль в одну и ту же клемму (это вызовет мгновенное короткое замыкание).

Вставьте зачищенные провода в соответствующие клеммы и туго затяните винты диэлектрической отверткой (или просто вставьте до упора, если клеммы пружинные). Подергайте каждый провод рукой — он не должен выпадать или шататься.

!Интерактивный симулятор подключения проводов к розетке

Шаг 6: Установка в стену

Аккуратно согните провода гармошкой и уложите механизм обратно в подрозетник. Следите за тем, чтобы провода не попали под распорные лапки или крепежные винты. Выровняйте суппорт по строительному уровню и крепко затяните крепежные винты. Механизм должен сидеть в стене монолитно и не шевелиться при попытке его расшатать.

Шаг 7: Финальная сборка и тест

Прикрутите декоративную пластиковую рамку. Только после этого идите к щитку и включайте автомат. Если автомат не выбило с громким хлопком — вы все сделали правильно. Проверьте работу розетки, подключив к ней настольную лампу.

Замена розетки — это базовая операция, которая требует не физической силы, а внимательности и строгого соблюдения алгоритма. Понимая, за что отвечает каждый провод и почему так важен плотный контакт, вы сможете безопасно обслуживать электрику в своем доме. В следующей статье мы разберем устройство выключателей и научимся управлять светом.

4. Устройство и замена выключателей

Устройство и замена выключателей

В прошлой статье мы разобрали устройство электрической розетки — конечной точки, где домашняя электросеть встречается с вашими приборами. Розетка — это источник постоянной готовности. Напряжение в ней есть всегда, пока включен автомат в щитке. Но в доме есть устройства, которые не должны работать непрерывно. Главное из них — освещение.

Для управления светом человечество придумало выключатель. Это ваш личный «вентиль», позволяющий управлять потоком электронов. Понимание того, как работает этот вентиль, не только поможет вам легко менять дизайн фурнитуры в комнате, но и убережет от смертельной опасности при банальной замене перегоревшей лампочки.

Физика разрыва цепи: почему искрят контакты

С точки зрения физики, выключатель — это механический мост на пути электрического тока. Когда вы нажимаете клавишу, металлические контакты внутри механизма соединяются, цепь замыкается, и электроны устремляются к лампочке. Свет загорается. Нажимаете клавишу в обратную сторону — контакты расходятся, цепь разрывается, свет гаснет.

Кажется, всё просто. Но в момент расхождения контактов происходит интересное физическое явление. Электрический ток обладает своеобразной «инерцией». Когда металл начинает отдаляться от металла, ток пытается продолжить свой путь через образующийся воздушный зазор. Воздух ионизируется, и на доли секунды между контактами вспыхивает крошечная электрическая дуга — микроскопическая молния.

Именно поэтому старые или некачественные выключатели начинают тихо трещать при включении. Если пружина внутри механизма ослабла, контакты прижимаются друг к другу неплотно. Возникает высокое электрическое сопротивление (). Вспоминаем закон Джоуля-Ленца из прошлой статьи: . В месте плохого контакта начинает выделяться тепло, дуга горит дольше, металл покрывается черным нагаром (углеродом), который проводит ток еще хуже. В итоге выключатель плавится и выходит из строя.

> Если ваш выключатель издает треск, шипение или клавиша нажимается «ватно», без четкого щелчка — его необходимо срочно заменить. Это потенциальный источник пожара.

Золотое правило электрика: что именно мы разрываем?

Мы знаем, что к лампочке всегда подходят два рабочих провода: фаза (, несет напряжение) и ноль (, возвращает ток).

Представьте себе систему водоснабжения. Фаза — это труба с водой под огромным давлением, которая идет к водяной мельнице (лампочке). Ноль — это сливная труба, по которой вода спокойно утекает в реку. Выключатель — это кран.

Где логичнее поставить кран, чтобы безопасно чистить мельницу? Конечно, на подающей трубе с высоким давлением. Если вы перекроете сливную трубу, мельница остановится (ведь воде некуда течь), но сама мельница останется под огромным давлением из подающей трубы! Стоит вам ее открыть — и вас снесет потоком.

В электрике действует абсолютно тот же принцип:

Выключатель всегда должен разрывать фазу, а не ноль.

Если неграмотный мастер подключил выключатель на нулевой провод, свет в комнате будет исправно включаться и выключаться. Вы не заметите подвоха. Но когда вы выключите свет и полезете на табуретку менять лампочку, на контактах патрона будет дежурить смертельно опасное напряжение в 220 Вольт. Одно случайное касание металлического цоколя — и ток пойдет через ваше тело в землю.

!Интерактивная схема: почему выключатель должен разрывать фазу

Анатомия и типы выключателей

Внешне выключатель похож на розетку: он также монтируется в пластиковый подрозетник и имеет металлический суппорт для крепления. Главное отличие скрыто в контактной группе.

В зависимости от задачи, механизмы бывают разных типов:

!Схема подключения двухклавишного выключателя

Пошаговый алгоритм замены выключателя

Допустим, ваш старый одноклавишный выключатель начал заедать, и вы купили новый. Процесс замены во многом повторяет работу с розеткой, но имеет свои нюансы.

Шаг 1: Обесточивание линии

Идите к электрическому щитку и отключите автомат, отвечающий за освещение. Часто розетки и свет «висят» на разных автоматах. Если не уверены — отключайте вводной (главный) автомат на всю квартиру.

Шаг 2: Демонтаж клавиш и рамки

В отличие от розетки, где есть центральный винт, клавиши выключателя держатся на пластиковых защелках. Аккуратно подденьте клавишу сбоку плоской отверткой и потяните на себя. Сняв клавишу, вы увидите винты, удерживающие декоративную рамку. Открутите их и снимите рамку.

Шаг 3: Проверка отсутствия напряжения

Перед вами механизм с проводами. Возьмите индикаторную отвертку. Прикоснитесь ее жалом поочередно ко всем контактам выключателя (палец при этом должен лежать на металлическом пятачке на торце ручки отвертки). Лампочка внутри отвертки не должна светиться ни на одном из контактов.

Шаг 4: Извлечение механизма

Ослабьте распорные лапки или выкрутите винты, крепящие суппорт к подрозетнику. Вытяните механизм из стены. К одноклавишному выключателю будут подходить два провода.

> Внимание: здесь цветовая маркировка часто нарушается! В идеале к выключателю должна приходить коричневая/белая фаза от щитка, а уходить на лампу провод другого цвета. Но на практике строители часто используют стандартный кабель, и на лампу может уходить синий или желто-зеленый провод. В выключателе оба провода — это фаза (одна постоянная, другая — прерываемая). Нуля здесь быть не должно!

Шаг 5: Подключение нового выключателя

Ослабьте клеммы на старом механизме и освободите провода. Если концы повреждены, зачистите их стриппером на сантиметр.

На задней стороне нового выключателя есть маркировка. Обычно вход обозначается латинской буквой (Line) или стрелочкой, указывающей внутрь механизма. Выход обозначается цифрой (или стрелочкой наружу). Вставьте провод, по которому приходит питание, в клемму . Провод, уходящий на люстру, вставьте в клемму . Туго затяните винты.

Шаг 6: Установка и проверка

Аккуратно уложите провода в подрозетник, вставьте механизм, выровняйте его по уровню и затяните крепежные винты. Установите декоративную рамку и защелкните клавишу. Включите автомат в щитке и проверьте работу света.

Как безопасно поменять перегоревшую лампочку

Теперь, когда вы понимаете устройство цепи, замена лампочки перестает быть лотереей. Следуйте этому строгому алгоритму:

Выключите свет выключателем. Если вы не уверены, что выключатель разрывает именно фазу (например, вы только въехали в съемную квартиру), лучше перестраховаться и отключить автомат освещения в щитке.

Дайте лампе остыть. Лампы накаливания и галогенные лампы нагреваются до сотен градусов.

Используйте защиту. Вставайте на сухой стул или стремянку. Не держитесь второй рукой за металлические трубы отопления или влажные стены — помните о «правиле одной руки», чтобы не создать путь для тока через сердце.

Выкрутите старую лампу. Если колба лопнула и в патроне остался только металлический цоколь, ни в коем случае не пытайтесь вытащить его пальцами! Обязательно обесточьте квартиру в щитке, возьмите пассатижи с изолированными ручками и аккуратно выкрутите остатки цоколя за край.

Вкрутите новую лампу. При установке галогенных ламп не касайтесь стеклянной колбы голыми пальцами. Жир с кожи вызовет локальный перегрев стекла, и лампа быстро перегорит или взорвется. Используйте чистую салфетку.

Электричество не прощает суеты, но становится абсолютно послушным, если вы понимаете его законы. Выключатель — это ваш инструмент контроля. Убедившись, что он установлен правильно и разрывает именно фазу, вы делаете свой дом безопасным пространством.

5. Освещение и устранение мелких неисправностей

Освещение и устранение мелких неисправностей

Мы уже разобрались, как электричество приходит в дом, почему важно правильно подключать розетки и как выключатель управляет потоком электронов, разрывая фазу. Теперь настало время посмотреть на конечную цель этого пути — освещение, а также научиться диагностировать и безопасно устранять самые частые бытовые проблемы с электричеством.

Понимание физики процессов превращает вас из человека, который действует по слепой инструкции, во вдумчивого хозяина, способного найти причину любой неисправности.

Эволюция света: от костра к полупроводникам

Чтобы понять, почему современные лампочки иногда ведут себя странно (например, мигают в темноте), нужно разобраться, как именно электрическая энергия превращается в световую.

Лампы накаливания: управляемый пожар

Традиционная лампа, изобретенная более века назад, работает по принципу экстремального сопротивления. Внутри стеклянной колбы, из которой откачан кислород, натянута тончайшая спираль из вольфрама.

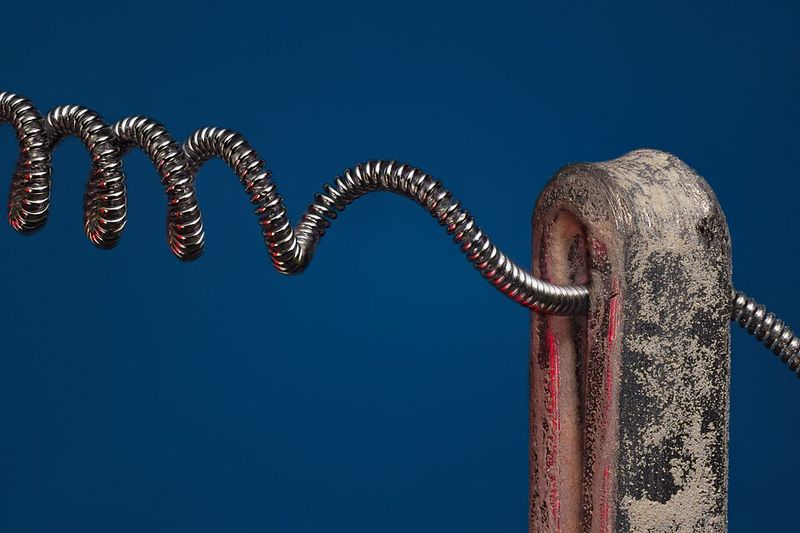

!Макросъемка вольфрамовой нити накаливания

Когда ток проходит через эту нить, электроны с трудом пробиваются сквозь кристаллическую решетку металла. Возникает колоссальное трение (сопротивление), и нить раскаляется до температуры около 2500 градусов Цельсия. Она начинает светиться.

Главная проблема такой технологии — чудовищная неэффективность. Около 95% электроэнергии уходит на выработку тепла, и лишь 5% превращается в свет. По сути, лампа накаливания — это маленький обогреватель, который побочно излучает немного света.

Светодиодные (LED) лампы: квантовый скачок

Светодиод работает совершенно иначе. В нем нет нити, которая должна раскаляться. Свет рождается на атомном уровне внутри полупроводникового кристалла. Когда электроны проходят через границу двух разных материалов в диоде, они теряют часть своей энергии, которая выделяется в виде фотонов — частиц света.

Поскольку LED-лампам для работы нужно очень маленькое напряжение (обычно от 3 до 12 Вольт постоянного тока), внутри цоколя каждой такой лампочки спрятан миниатюрный блок питания — драйвер. Он понижает домашние 220 Вольт и выпрямляет ток. Именно наличие этого драйвера объясняет самую частую «мистическую» проблему в современных домах.

Почему выключенная LED-лампа мигает?

Вы заменили старые лампочки на современные светодиодные, выключили свет, легли спать, и вдруг замечаете, что люстра периодически вспыхивает тусклым светом. Каждые несколько секунд происходит короткая вспышка.

Причина кроется в вашем выключателе. Если в нем есть маленькая светящаяся лампочка-индикатор (чтобы выключатель было легко найти в темноте), то цепь никогда не разрывается полностью.

Индикатор в выключателе подключен параллельно основным контактам. Когда вы выключаете свет, ток перестает идти по прямому пути, но крошечная его часть (доли миллиампера) продолжает сочиться через индикатор. Для старой лампы накаливания этот ток был слишком мал, чтобы разогреть нить. Но для LED-лампы ситуация иная.

Внутри драйвера LED-лампы есть конденсатор — деталь, похожая на ведро для накопления электрического заряда. Крошечный ток от индикатора выключателя капля за каплей наполняет это «ведро». Как только конденсатор заряжается до определенного уровня, он отдает всю накопленную энергию на светодиоды. Происходит вспышка. Конденсатор пустеет, и процесс наполнения начинается заново.

!Интерактивная модель мигания LED-лампы из-за выключателя с индикатором

Как решить проблему:

Заменить выключатель на обычный, без подсветки.

Разобрать выключатель и кусачками перекусить проводок, идущий к маленькой лампочке индикатора (предварительно обесточив линию!).

Оставить в люстре с несколькими рожками хотя бы одну обычную лампу накаливания — она будет забирать этот микроток на себя, работая как резистор, и мигание прекратится.

Автомат в щитке: перегрузка против короткого замыкания

Вторая по популярности бытовая проблема — внезапно погасший свет и отключившиеся розетки. Вы идете к электрическому щитку и видите, что рычажок одного из автоматов опущен вниз.

Автоматический выключатель — это ваш телохранитель. Он отключает линию в двух случаях, физика которых принципиально отличается.

Ситуация 1: Перегрузка (Тепловой расцепитель)

Представьте, что в одну розетку через тройник вы включили мощный обогреватель, электрический чайник и микроволновку. Вспомним формулу мощности: , где — сила тока, — мощность приборов, а — напряжение (220 Вольт).

Считаем: обогреватель (2000 Вт) + чайник (2000 Вт) + микроволновка (1000 Вт) = 5000 Вт. Ампера.

Стандартный кабель в стене и розетка рассчитаны максимум на 16 Ампер. При токе в 22.7 Ампера медная жила начинает работать как нить в лампе накаливания — она греется. Изоляция начинает плавиться, возникает угроза пожара.

Внутри автомата стоит биметаллическая пластина. От проходящего тока она нагревается и медленно изгибается. Если ток превышает норму долгое время, пластина изгибается настолько, что нажимает на спусковой механизм. Автомат отключается со щелчком. Это происходит не мгновенно, а через несколько минут после включения приборов.

Ситуация 2: Короткое замыкание (Электромагнитный расцепитель)

Вы перебили провод перфоратором, или внутри старого фена фаза напрямую коснулась нуля. Сопротивление цепи мгновенно падает почти до нуля. По закону Ома (), если сопротивление стремится к нулю, сила тока устремляется в бесконечность.

Ток за доли секунды подскакивает до сотен Ампер. Ждать, пока нагреется биметаллическая пластина, нельзя — провода испарятся. Поэтому в автомате есть электромагнитная катушка. При гигантском скачке тока она мгновенно втягивает сердечник, который выбивает механизм. Отключение происходит за миллисекунды, часто сопровождаясь громким хлопком и искрами в месте замыкания.

!Схема причин срабатывания автомата

> Никогда не пытайтесь силой удерживать рычажок автомата в верхнем положении, если он отключается. Вы лишаете цепь защиты, что гарантированно приведет к пожару.

Алгоритм действий при выбитом автомате:

Выньте из розеток на проблемной линии все приборы.

Включите автомат. Если он сразу же с треском отключился снова — проблема в самой проводке или розетке (короткое замыкание). Вызывайте профессионала.

Если автомат остался включенным, по очереди вставляйте приборы обратно. Тот прибор, на котором автомат снова отключится, неисправен.

Безопасное извлечение разбитой лампочки

Иногда при попытке выкрутить перегоревшую лампу стеклянная колба отрывается от металлического цоколя. Цоколь остается намертво застрявшим в патроне. Это опасная ситуация, так как оголяются внутренние контакты.

Как действовать безопасно:

Обесточьте линию. Не доверяйте настенному выключателю! Идите в щиток и отключите автомат освещения.

Наденьте защитные очки. Мелкие осколки стекла могут отлететь в глаза при давлении на цоколь.

Используйте правильный инструмент. Возьмите пассатижи или круглогубцы с толстыми резиновыми (диэлектрическими) ручками.

Метод распорки. Вставьте губки пассатижей внутрь застрявшего цоколя и раздвиньте их так, чтобы они уперлись в металлические стенки изнутри.

Выкручивание. Плотно удерживая пассатижи в раздвинутом состоянии, медленно поверните их против часовой стрелки. Цоколь выкрутится вместе с инструментом.

Электричество в доме — это не магия, а строгая физическая система. Понимая, как ток ищет путь наименьшего сопротивления, как накапливается энергия и почему срабатывает защита, вы можете безопасно управлять этой энергией. На этом наш базовый курс завершен. Вы изучили путь тока от щитка до нити накаливания, освоили правила безопасности и теперь готовы к самостоятельной практике.
