Основы домашней электрики для начинающих

Природа электрического тока: напряжение, сила тока и разница между переменным и постоянным током

Каждый день мы не глядя вставляем вилку в розетку, нажимаем кнопку на смартфоне или щелкаем выключателем на стене. Электричество кажется нам чем-то само собой разумеющимся, невидимой магией, которая оживляет наши дома. Но стоит только выбить пробки или сломаться зарядному устройству, как эта магия превращается в проблему, требующую решения.

Чтобы уверенно и безопасно обращаться с домашней электрикой, не нужно быть инженером с профильным образованием. Достаточно понять базовые принципы того, как эта энергия рождается, по каким правилам живет и как добирается до наших приборов. В этой статье мы разберем фундамент электрики: что такое ток, чем напряжение отличается от силы тока и почему электричество бывает постоянным и переменным.

Что такое электрический ток: водопроводная аналогия

В основе всего электричества лежат крошечные частицы — электроны. В обычных условиях внутри куска медного провода они хаотично суетятся на своих местах. Но если создать определенные условия, эти частицы начинают организованно двигаться в одном направлении.

> Электрический ток — это направленное движение заряженных частиц (электронов) по проводнику.

Чтобы понять это явление без сложных физических терминов, давайте представим обычный водопровод. Эта аналогия идеально описывает процессы, происходящие в проводах.

Представьте себе длинный садовый шланг, подключенный к крану. Вода внутри шланга — это электроны внутри провода. Пока кран закрыт, вода в шланге есть, но она никуда не течет. Тока нет. Как только мы открываем вентиль, насос на водонапорной башне начинает давить на воду, и она устремляется к выходу. В электричестве роль такого насоса выполняет батарейка или электростанция.

Напряжение и сила тока: в чем разница?

Два самых частых слова, которые вы видите на блоках питания и лампочках — это Вольты и Амперы. Люди часто их путают, считая, что и то, и другое означает просто «мощность электричества». На самом деле они описывают совершенно разные свойства потока.

Напряжение (Вольты)

Напряжение — это сила, с которой источник питания «толкает» электроны по проводу. Возвращаясь к нашей аналогии, напряжение — это давление воды в трубе. Чем сильнее насос давит на воду, тем выше давление.

Напряжение измеряется в Вольтах (В или V).

Примеры из жизни: * Пальчиковая батарейка имеет напряжение 1,5 В. Это очень слабое «давление», абсолютно безопасное для человека. * USB-порт компьютера выдает 5 В. * Автомобильный аккумулятор работает при 12 В. * Обычная домашняя розетка обеспечивает 220 В (в некоторых странах 110 В или 230 В). Это уже высокое давление, способное нанести серьезный вред.

Сила тока (Амперы)

Сила тока — это количество электронов, которое проходит через сечение провода за одну секунду. В водопроводной аналогии это объем воды, вытекающий из шланга. Вы можете иметь высокое давление (напряжение), но если шланг тонкий как иголка, воды выльется мало (низкая сила тока).

Сила тока измеряется в Амперах (А или A).

Примеры из жизни: * Зарядное устройство для старого кнопочного телефона выдает около 0,5 А. * Современная быстрая зарядка для смартфона пропускает 2 А или 3 А. * Электрический чайник во время кипячения потребляет около 9–10 А.

Сопротивление и Закон Ома

Чтобы картина была полной, нам нужно ввести третье понятие — сопротивление. Это то, насколько материал провода мешает движению электронов. В трубе сопротивлением был бы засор, сужение трубы или фильтр. Измеряется оно в Омах (Ом).

Связь между этими тремя величинами описывает знаменитый закон Ома:

Где: * — сила тока (Амперы) * — напряжение (Вольты) * — сопротивление (Омы)

Эта формула означает простую вещь: чтобы увеличить поток электронов (), нужно либо сильнее на них давить (увеличить ), либо убрать препятствия на их пути (уменьшить ).

Например, если у вас есть нагреватель с сопротивлением 22 Ом, и вы включаете его в розетку с напряжением 220 В, то сила тока составит: 220 / 22 = 10 Ампер.

Постоянный ток (DC): движение в один конец

Теперь, когда мы знаем, как измерять электричество, давайте посмотрим, как оно может двигаться. Первый тип движения — это постоянный ток (на английском Direct Current или сокращенно DC).

При постоянном токе электроны всегда бегут строго в одном направлении: от минуса к плюсу. Это как река, которая всегда течет от истока к устью, не меняя своего направления.

!Портрет Алессандро Вольты, создателя первого источника постоянного тока

Источниками постоянного тока являются:

Постоянный ток идеален для тонкой электроники. Микросхемы в вашем компьютере или телефоне требуют стабильного, ровного потока энергии без скачков. Если бы ток там менял направление, процессор просто не смог бы обрабатывать информацию.

Переменный ток (AC): энергия маятника

Если постоянный ток так хорош для электроники, почему в наших розетках течет переменный ток (Alternating Current или AC)?

В переменном токе электроны не бегут по кругу от электростанции до вашего дома и обратно. Вместо этого они «дергаются» туда-сюда, меняя направление движения много раз в секунду. Это похоже на движение пилы, когда вы пилите бревно: лезвие ходит вперед-назад, но работа (распил) выполняется.

!Схема, сравнивающая графики постоянного и переменного тока

Количество таких колебаний туда-сюда за одну секунду называется частотой и измеряется в Герцах (Гц). В России и большинстве стран Европы стандартная частота в розетке — 50 Гц. Это значит, что ток меняет свое направление 100 раз в секунду (50 раз в одну сторону и 50 раз в другую).

Главная причина, по которой весь мир использует переменный ток в розетках — это экономика и физика передачи энергии на большие расстояния.

!Высоковольтные линии электропередачи, используемые для транспортировки переменного тока

Передавать постоянный ток на сотни километров от электростанции до города крайне невыгодно: провода сильно нагреваются, и большая часть энергии теряется по пути. Переменный ток обладает уникальным свойством: его напряжение можно легко и дешево повышать и понижать с помощью трансформаторов.

На электростанции напряжение повышают до сотен тысяч Вольт (например, 500 000 В). При таком огромном «давлении» сила тока падает, провода не греются, и энергия летит на сотни километров почти без потерь. Возле вашего города стоят трансформаторные будки, которые понижают это опасное напряжение до привычных 220 В, которые и приходят в вашу квартиру.

Как они уживаются вместе?

В современном доме переменный и постоянный ток работают в тандеме. Розетка дает нам мощный переменный ток (AC), но нашему смартфону нужен слабый постоянный ток (DC).

Именно поэтому у большинства наших приборов есть блоки питания. Тот самый тяжелый «кирпичик» на проводе зарядки ноутбука или маленький кубик зарядки для телефона выполняет две важнейшие задачи:

Сравнительная таблица: AC против DC

| Характеристика | Постоянный ток (DC) | Переменный ток (AC) | | :--- | :--- | :--- | | Направление движения | Строго в одну сторону | Постоянно меняется (туда-сюда) | | Источники | Батарейки, аккумуляторы, солнечные панели | Электростанции, генераторы, розетки | | Передача на расстояния | С высокими потерями (в традиционных сетях) | Легко и с минимальными потерями | | Где используется в быту | Смартфоны, ноутбуки, фонарики, светодиоды | Стиральные машины, пылесосы, обогреватели, лампы накаливания | | Обозначение на приборах | Прямая линия со штриховой линией под ней | Волнистая линия (синусоида) (~), AC |

Понимание разницы между напряжением и силой тока, а также между переменным и постоянным током — это ваш первый шаг к безопасной работе с электричеством. Теперь, глядя на зарядное устройство или выбирая удлинитель, вы будете точно понимать, что означают цифры на их корпусах и какую работу они выполняют.

Путь электричества в дом: от генератора на электростанции до понижающего трансформатора

Щелчок выключателя — действие, ставшее для нас автоматическим, почти рефлекторным. Мы редко задумываемся, что за этим простым жестом скрывается финал грандиозного физического процесса, который происходит прямо сейчас, в эту самую секунду. Электричество не хранится в проводах, как вода в трубах. Оно рождается за сотни километров от вашего дома и путешествует со скоростью света, чтобы в нужный момент зажечь лампу над столом или зарядить смартфон.

В прошлой статье мы выяснили, что электрический ток — это направленное движение электронов, а напряжение — это сила, которая их толкает. Мы также узнали, что в наших розетках течет переменный ток. Теперь пришло время соединить эти знания с реальностью и проследить весь путь электричества: от момента его рождения до вашей квартирной розетки.

Рождение энергии: как работают электростанции

В основе современной энергетики лежит фундаментальный закон физики: энергию нельзя создать из ничего, ее можно только преобразовать из одного вида в другой. Электростанции — это гигантские фабрики по такой конвертации.

Сердцем практически любой электростанции (кроме солнечной) является генератор. Представьте себе устройство размером с двухэтажный дом. Внутри него находится огромный магнит, который называется ротор. Этот магнит вращается внутри неподвижного кольца из медных проводов — статора.

Когда мощный магнит вращается внутри катушки проводов, его магнитное поле заставляет электроны в меди приходить в движение. Так рождается переменный электрический ток. Разница между типами электростанций заключается лишь в том, что именно заставляет этот гигантский магнит вращаться:

* На гидроэлектростанциях (ГЭС) ротор крутит падающая с плотины вода. * На тепловых (ТЭЦ) и атомных (АЭС) станциях воду нагревают до состояния пара (сжигая уголь, газ или используя ядерную реакцию). Пар под колоссальным давлением бьет в лопасти турбины, а она уже крутит ротор. * На ветряных станциях лопасти крутит сила ветра.

Генератор на электростанции вырабатывает ток с напряжением обычно от 10 000 до 24 000 Вольт (10–24 кВ). Казалось бы, это очень много. Но для передачи на большие расстояния этого катастрофически мало.

Главная проблема энергетики: почему провода греются

Как только ток покидает генератор, он сталкивается со своим главным врагом — электрическим сопротивлением проводов.

Даже самый лучший медный или алюминиевый кабель немного сопротивляется движению электронов. Из-за этого трения часть электрической энергии превращается в тепло. Если мы попытаемся передать ток с напряжением 220 В (как в домашней розетке) от электростанции в соседний город, до потребителя не дойдет ничего — вся энергия уйдет на нагрев проводов и атмосферы.

Чтобы понять, как инженеры решили эту проблему, нам нужно познакомиться с формулой электрической мощности:

Где: * — мощность (Ватты), то есть то количество энергии, которое нужно городу. * — напряжение (Вольты), «давление» в проводах. * — сила тока (Амперы), количество бегущих электронов.

Городу нужна определенная мощность (). Чтобы передать эту мощность, мы можем либо пустить огромную толпу электронов при низком давлении (большой ток , маленькое напряжение ), либо пустить маленькую струйку электронов, но под колоссальным давлением (маленький ток , огромное напряжение ).

> Физика диктует жесткое правило: провода нагреваются именно от силы тока (), а не от напряжения. Чем больше электронов протискивается через металл, тем сильнее он греется.

Следовательно, чтобы передать энергию на сотни километров и не потерять ее по дороге, нужно максимально уменьшить силу тока. А чтобы мощность при этом не упала, нужно пропорционально увеличить напряжение.

!Интерактивная модель линии электропередачи

Повышающие трансформаторы и высоковольтные магистрали

Именно здесь кроется ответ на вопрос, почему весь мир использует переменный ток. Только переменный ток можно легко и дешево изменять по напряжению с помощью трансформаторов.

Сразу за стенами электростанции стоит повышающий трансформатор. Это устройство принимает от генератора ток напряжением, например, 20 000 В, и увеличивает его в десятки раз — до 110 000, 220 000, 500 000 или даже 1 150 000 Вольт.

При таком невероятном «давлении» сила тока падает до минимума. Теперь энергию можно отправлять в дальний путь.

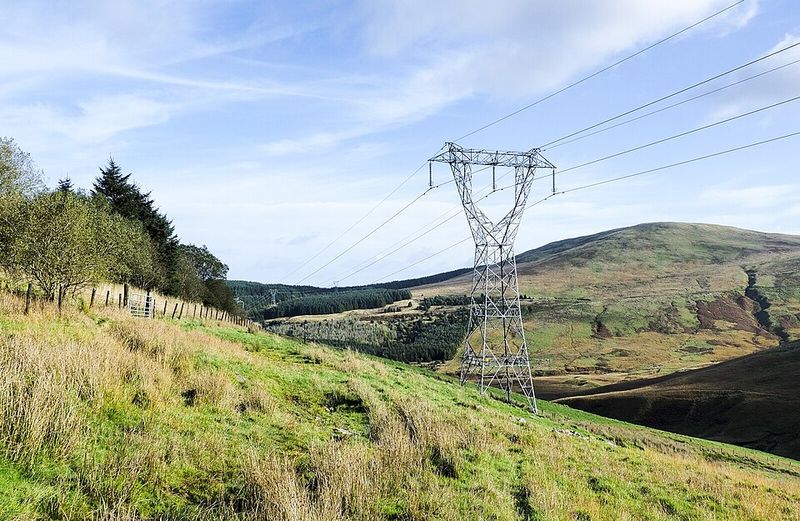

!Высоковольтная линия электропередачи

Для транспортировки используются линии электропередачи (ЛЭП). Это те самые гигантские металлические опоры с проводами, которые шагают через леса и поля. Провода на них висят высоко над землей и не имеют изоляции (резиновой оболочки) — роль изолятора выполняет сам воздух. Огромное напряжение требует большого расстояния между проводами и землей, иначе может произойти пробой — гигантская молния.

Прибытие в город: каскадное понижение

Привести полмиллиона Вольт прямо в жилой район невозможно — это смертельно опасно, да и техника таких габаритов не поместится на улицах. Поэтому на подступах к городу начинается обратный процесс — каскадное (ступенчатое) понижение напряжения.

!Схема пути электричества

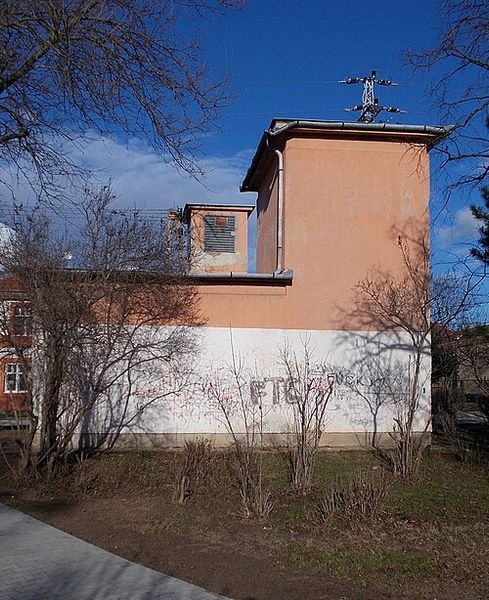

!Трансформаторная подстанция во дворе

Вы наверняка видели эти кирпичные будки или металлические контейнеры с предупреждающими знаками желтого цвета в своем дворе. Внутри гудит трансформатор, который делает последнюю работу: превращает 10 000 В в привычные нам 380 Вольт и 220 Вольт.

От двора до розетки: распределение в доме

От дворовой подстанции под землей прокладывается толстый кабель прямо в подвал вашего многоквартирного дома. Там находится Вводно-распределительное устройство (ВРУ) или Главный распределительный щит (ГРЩ). Это большой металлический шкаф с мощными рубильниками и предохранителями.

В этот шкаф приходит напряжение 380 Вольт. Оно передается по системе, которая называется трехфазной. Если не вдаваться в сложные инженерные термины, представьте, что к дому подходят три трубы с водой (три фазы) и одна общая труба для слива (нулевой провод).

В подвале дома электрики разделяют эти «трубы»: * Квартиры на первом этаже подключают к первой фазе. * Квартиры на втором этаже — ко второй фазе. * Квартиры на третьем — к третьей, и так далее по кругу.

Напряжение одной отдельной фазы относительно нулевого провода составляет ровно 220 Вольт (в современных стандартах — 230 В). Именно поэтому в дом заходит 380 В, а в вашу квартиру попадает только 220 В.

Далее от подвала кабель поднимается по вертикальной кабельной шахте (стояку) через все этажи. На вашей лестничной клетке установлен этажный щит. В нем находятся:

И уже от этих автоматов провода расходятся по стенам вашей квартиры, прячась под штукатуркой, чтобы закончиться в розетках и выключателях.

Весь этот невероятный путь — от вращающейся турбины на электростанции, через сотни километров высоковольтных линий, через каскад гудящих трансформаторов и лабиринт подземных кабелей — электроны проделывают за доли секунды. Понимание этой цепочки дает не только уважение к труду инженеров, но и базовое понимание того, почему электричество в доме работает именно так, а не иначе.

Устройство домашней сети 220В: функции фазного, нулевого и заземляющего проводов

В прошлой статье мы проследили грандиозный путь электричества: от вращающейся турбины на электростанции до этажного щитка на вашей лестничной клетке. Мы выяснили, что в квартиру заходит напряжение 220 Вольт. Но если вы когда-нибудь присутствовали при ремонте или просто заглядывали внутрь разобранной розетки, то наверняка замечали одну странность.

К каждой современной розетке или люстре тянется не один и не два, а целый пучок из трех проводов, часто окрашенных в разные цвета. Зачем их три, если для работы любого электрического устройства, казалось бы, достаточно просто подать на него энергию?

Чтобы электрика перестала казаться магией и стала понятной логической системой, нам нужно познакомиться с тремя главными героями домашней сети: фазным, нулевым и заземляющим проводами.

Правило замкнутого круга и водопроводная аналогия

Главное правило электричества, которое нужно запомнить раз и навсегда: электрический ток может существовать только в замкнутой цепи. Электроны не могут просто прибежать в лампочку и остаться там. Им нужно войти в прибор, совершить полезную работу (нагреть спираль, покрутить мотор) и обязательно выйти обратно, вернувшись к источнику.

Чтобы лучше это понять, давайте снова обратимся к водопроводной аналогии, которая отлично иллюстрирует процессы, скрытые внутри медных жил.

Представьте систему отопления в вашем доме. Чтобы батарея была горячей, к ней подведены две трубы. По одной трубе горячая вода под давлением поступает в батарею — это труба подачи. Вода отдает свое тепло металлу, остывает и уходит по второй трубе обратно в котельную — это труба «обратки». Если перекрыть любую из этих труб, циркуляция остановится, и батарея остынет.

В электричестве всё работает точно так же: * Труба подачи воды под давлением — это фазный провод. * Труба, по которой вода возвращается обратно — это нулевой провод. * Аварийный слив на случай прорыва трубы — это заземляющий провод.

Теперь давайте разберем каждый из этих проводов детально.

Фаза (L): носитель энергии

Фазный провод (от английского Line — линия) — это тот самый провод, по которому электрическая энергия под давлением в 220 Вольт приходит в ваш дом от трансформаторной подстанции.

Именно фаза является «активным» и самым опасным элементом проводки. Если вы коснетесь оголенного фазного провода, стоя босыми ногами на полу, ваше тело станет для электричества отличным путем в землю. Ток мгновенно устремится через вас, что приведет к тяжелому удару.

> В мире электриков есть негласное правило: относись к любому проводу так, будто он находится под напряжением, пока лично не проверишь его прибором.

Чтобы электрики (и обычные люди) могли визуально отличить опасный провод от остальных, существует строгая цветовая маркировка. В России и Европе изоляция фазного провода чаще всего бывает коричневой, белой или черной.

Интересный факт: вы наверняка видели птиц, которые спокойно сидят на высоковольтных проводах и не получают удара током. Почему так происходит? Птица касается только одного фазного провода. Она не касается земли или другого провода, поэтому замкнутой цепи не возникает. Электронам незачем течь через птицу — им некуда выходить. Но если бы птица умудрилась одновременно коснуться провода и металлического столба, уходящего в землю, исход был бы фатальным.

Ноль (N): обратный путь

Нулевой провод (от английского Neutral — нейтраль) — это второй обязательный участник электрической цепи. По нему электроны, совершившие работу в вашем телевизоре или холодильнике, возвращаются обратно к трансформатору во дворе.

Цвет нулевого провода по всем современным стандартам всегда синий или голубой.

Само название «ноль» говорит о том, что в идеальных условиях напряжение на этом проводе относительно земли равно нулю. На трансформаторной подстанции этот провод буквально соединен с землей (заземлен).

Означает ли это, что синий провод абсолютно безопасен и его можно трогать руками? Категорически нет.

Представьте ситуацию: вы выкручиваете лампочку, не выключив выключатель. Фаза (давление) продолжает поступать в патрон. Если в этот момент где-то в подъезде отгорит или оборвется общий нулевой провод, то электричеству будет некуда возвращаться. В этот момент на синем проводе в вашей квартире может появиться смертельно опасное напряжение. Поэтому при любых работах с электрикой необходимо полностью отключать автоматы в щитке.

Заземление (PE): ваш личный телохранитель

Если для работы прибора достаточно фазы и нуля, зачем нужен третий провод?

Заземляющий провод (от английского Protective Earth — защитная земля) не участвует в нормальной работе электроприборов. В штатном режиме по нему не течет ток. Это ваш личный телохранитель, который вступает в игру только в момент аварии.

Его цвет всегда желто-зеленый (полосатый).

Чтобы понять его критическую важность, смоделируем типичную бытовую аварию. У вас в ванной стоит стиральная машина. Внутри нее от постоянной вибрации перетерлась изоляция фазного (коричневого) провода, и голая медная жила коснулась металлического корпуса машины изнутри.

Что произойдет, если в доме нет заземления (как это было в старом советском фонде)? Металлический корпус стиральной машины окажется под напряжением 220 Вольт. Машина продолжит стоять как ни в чем не бывало. Но как только вы подойдете и коснетесь ее влажной рукой, стоя на мокром кафельном полу, электричество найдет кратчайший путь к земле — через ваше тело. Это смертельно опасная ситуация.

Что произойдет, если в доме есть заземление? Желто-зеленый провод одним концом намертво прикручен к металлическому корпусу стиральной машины, а другим концом уходит в щиток и далее — глубоко в землю.

Как только оголенная фаза касается корпуса, ток не ждет, пока вы подойдете. Он мгновенно устремляется по желто-зеленому проводу в землю. Сопротивление этого провода ничтожно мало, поэтому возникает огромный поток электронов — короткое замыкание. Этот резкий скачок тока за доли секунды распознает автоматический выключатель в вашем щитке и со щелчком отключит электричество во всей квартире.

Машина просто выключится. Вы в безопасности.

!Схема работы защитного заземления при пробое на корпус

Как это выглядит в розетке

Теперь, когда мы знаем роли всех трех проводов, давайте посмотрим на обычную современную евророзетку (стандарт Schuko).

В ней есть два глубоких отверстия. К одному из них с обратной стороны подключена фаза, к другому — ноль. Для переменного тока абсолютно неважно, с какой стороны будет фаза, а с какой ноль. Вы можете вставлять вилку пылесоса в розетку любой стороной, и он будет работать одинаково хорошо.

Но обратите внимание на металлические усики (скобы), которые расположены сверху и снизу на ободке розетки. Это и есть контакты заземления.

Конструкция вилки и розетки продумана гениально: когда вы вставляете вилку, первыми друг с другом соприкасаются именно металлические усики заземления, и только потом штыри вилки входят в отверстия с фазой и нулем. Таким образом, прибор сначала заземляется (становится безопасным), и только потом на него подается напряжение. При вытаскивании вилки процесс происходит в обратном порядке: сначала отключается питание, а заземление отсоединяется в самую последнюю очередь.

Сводная таблица проводов домашней сети

Для удобства запоминания соберем все данные в единую таблицу:

| Название | Обозначение | Стандартный цвет | Функция в сети | | :--- | :--- | :--- | :--- | | Фаза | L (Line) | Коричневый, белый, черный | Подает напряжение 220В к прибору. Самый опасный провод. | | Ноль | N (Neutral) | Синий, голубой | Возвращает ток обратно к источнику, замыкая цепь. | | Заземление | PE (Protective Earth) | Желто-зеленый | Отводит опасный ток в землю при аварии. Защищает человека. |

Понимание того, как распределяются роли между проводами, — это фундамент вашей безопасности. Теперь вы знаете, что электричество не просто «берется из стены», а совершает строго организованный круговорот. В следующей статье мы разберем, кто управляет этим круговоротом внутри вашей квартиры: как устроен квартирный электрощиток и почему автоматы иногда «выбивает».

Защита домашней электросети: как работают автоматические выключатели и устройства защитного отключения

В прошлой статье мы разобрались с тремя главными проводами домашней сети: фазой, нулем и заземлением. Мы выяснили, что электричество совершает строгий круговорот, а заземление выступает в роли личного телохранителя при авариях. Однако сами по себе провода — это лишь транспортная система. Чтобы эта система была безопасной, ей нужен строгий контроль.

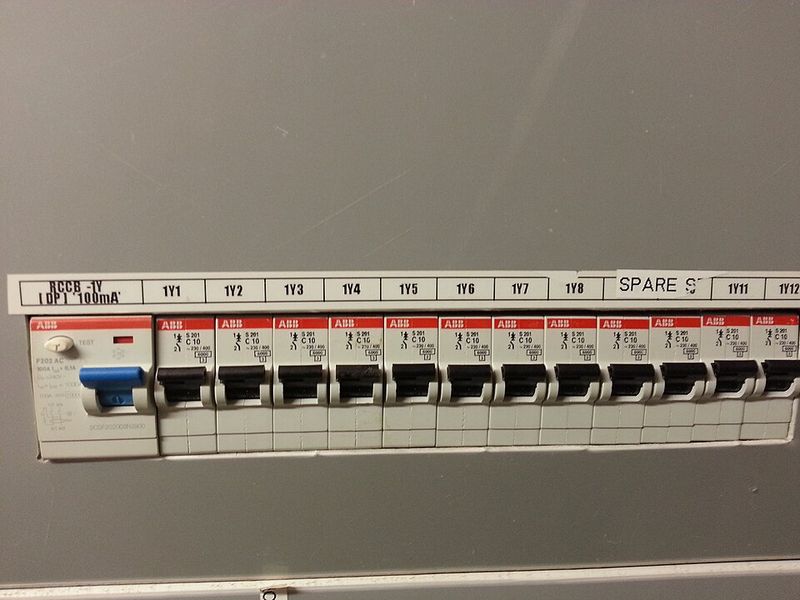

Если вы откроете металлический или пластиковый ящик в коридоре вашей квартиры — электрощиток, вы увидите ряды пластиковых коробочек с тумблерами. Многие по привычке называют их все «пробками» или «автоматами». Но внутри этих одинаковых на вид коробочек скрываются совершенно разные механизмы, каждый из которых спасает ваш дом от своей специфической угрозы.

Чтобы электричество оставалось послушным помощником, а не причиной пожара, нам нужно познакомиться с двумя главными защитниками домашней сети: автоматическим выключателем и устройством защитного отключения (УЗО).

Автоматический выключатель: страж проводов

Автоматический выключатель (или просто автомат) — это базовое устройство, которое защищает вашу электропроводку от перегрева и возгорания.

Важно понимать главное правило: автомат защищает не вас, не ваш телевизор и не стиральную машину. Автомат защищает кабель, проложенный в стене.

!Автоматический выключатель (автомат) — базовое устройство защиты в домашнем электрощитке

Любой провод имеет свое сечение (толщину) и рассчитан на определенное количество электронов, которые могут пройти через него за секунду. Если электронов становится слишком много, они начинают сталкиваться с атомами меди, выделяя тепло. Если этот процесс не остановить, изоляция провода расплавится, и начнется пожар.

Автомат предотвращает два типа аварий: перегрузку и короткое замыкание.

Защита от перегрузки (тепловой расцепитель)

Представьте, что вы устроили вечеринку. В одну розетку через удлинитель вы одновременно включили мощный электрический чайник, микроволновку, обогреватель и фен.

Каждый из этих приборов требует огромного количества энергии. Чтобы понять, сколько именно тока потечет по проводам, вспомним базовую формулу мощности:

Где: * — сила тока в Амперах (А), то есть объем протекающего электричества. * — суммарная мощность всех включенных приборов в Ваттах (Вт). * — напряжение сети, которое в нашем доме равно 220 Вольтам (В).

Если чайник потребляет 2000 Вт, микроволновка 1000 Вт, а обогреватель 1500 Вт, их общая мощность составит 4500 Вт. Подставим в формулу: Ампера.

Обычная бытовая розетка и кабель к ней рассчитаны максимум на 16 Ампер. Возникает перегрузка. Ток течет, приборы работают, но кабель в стене начинает медленно, но верно раскаляться.

Здесь в дело вступает первая линия обороны автомата — тепловой расцепитель. Внутри автомата находится биметаллическая пластина, сваренная из двух разных металлов. При нагревании от проходящего сверхтока один металл расширяется быстрее другого, пластина изгибается и нажимает на спусковой крючок. Раздается щелчок — тумблер падает вниз, цепь разрывается.

Этот процесс не мгновенный. При небольшой перегрузке автомат может «терпеть» от нескольких минут до часа, давая вам возможность вскипятить чайник, пока провод еще не успел критически нагреться.

Защита от короткого замыкания (электромагнитный расцепитель)

Вторая ситуация гораздо опаснее. Представьте, что собака перегрызла провод торшера, и фазная жила напрямую коснулась нулевой.

Току больше не нужно совершать полезную работу, проходя через сопротивление лампочки. Он находит идеальный, беспрепятственный путь. Сила тока за тысячные доли секунды возрастает с 1 Ампера до сотен или даже тысяч Ампер. Это короткое замыкание.

Биметаллическая пластина просто не успеет нагреться и изогнуться — провода испарятся быстрее. Поэтому в автомате есть вторая линия обороны — электромагнитный расцепитель.

Это катушка из толстой медной проволоки с металлическим сердечником внутри. При нормальном токе магнитное поле катушки слабое. Но как только возникает гигантский всплеск тока при коротком замыкании, катушка мгновенно превращается в мощный электромагнит. Она с силой выстреливает сердечником, который выбивает защелку механизма. Цепь разрывается за доли секунды, спасая дом от взрыва проводки.

Устройство защитного отключения (УЗО): спасатель жизней

Если автомат защищает провода, то кто защищает человека? Эту роль выполняет УЗО — устройство защитного отключения (официальное название — выключатель дифференциального тока).

Автомат не заметит, если человек случайно коснется оголенного провода. Через тело человека потечет ток силой около 0,05 Ампера (50 миллиампер). Для автомата, рассчитанного на 16 Ампер, это ничтожная величина, он даже не шелохнется. А вот для человеческого сердца ток в 50 мА является смертельно опасным.

УЗО работает по совершенно иному принципу. Оно не измеряет общую силу тока, оно ищет ток утечки.

Правило турникета

Представьте станцию метро. На входе стоит турникет, который считает вошедших людей, а на выходе — турникет, считающий вышедших. Если на станцию зашло 100 человек, а вышло 100 человек — всё в порядке, система работает штатно. Но если зашло 100, а вышло 99, значит, один человек где-то потерялся (упал на пути или заблудился). Система бьет тревогу.

УЗО — это такой же двойной турникет для электронов.

Внутри УЗО находится дифференциальный трансформатор. Через него проходят оба рабочих провода: фаза (вход) и ноль (выход). УЗО непрерывно сравнивает, сколько тока ушло в квартиру по фазе и сколько вернулось по нулю.

В нормальной ситуации эти значения абсолютно равны. Но представим аварию: внутри стиральной машины перетерся провод и коснулся металлического корпуса. Вы подходите к машине босыми ногами по влажному полу и касаетесь ее рукой.

Часть тока, пришедшего по фазе, находит новый путь — через ваше тело в землю. Теперь по фазе в квартиру зашло 10 Ампер, а по нулю вернулось только 9,97 Ампера. Недостающие 0,03 Ампера (30 мА) — это и есть ток утечки, который прямо сейчас течет через вас.

!Интерактивная симуляция работы УЗО (сравнение токов)

УЗО мгновенно (за 0,02 секунды) замечает эту разницу. Внутреннее реле срабатывает, и УЗО отрубает электричество. Вы почувствуете лишь легкий, безопасный щипок.

> Стандартное УЗО для защиты человека в бытовых сетях имеет порог срабатывания 30 мА (миллиампер). Для особо влажных помещений, таких как ванные комнаты, рекомендуется устанавливать более чувствительные УЗО на 10 мА.

Кнопка «Тест»

На лицевой панели каждого УЗО есть маленькая кнопка с буквой «T» (Test). Это не просто элемент дизайна.

УЗО — сложный электромеханический прибор, который годами может стоять в щитке без дела. Чтобы его внутренние механизмы не «закисли», а вы были уверены в своей безопасности, производители встроили функцию самопроверки.

При нажатии на кнопку «Тест» внутри УЗО искусственно создается безопасная утечка тока. Если прибор исправен, он должен мгновенно отключиться с громким щелчком. Электрики настоятельно рекомендуют нажимать эту кнопку хотя бы раз в несколько месяцев.

Дифавтомат: два в одном

В современных щитках часто можно встретить устройство, которое внешне очень похоже на УЗО (у него тоже есть кнопка «Тест»), но называется оно дифференциальным автоматом (дифавтоматом).

!Схема отличий: Автомат реагирует на перегрузку, УЗО на утечку, а Дифавтомат совмещает обе функции в одном корпусе

Дифавтомат — это гибрид. Инженеры просто объединили в одном пластиковом корпусе и автоматический выключатель, и УЗО.

Такой прибор защищает сразу от всего:

Главный плюс дифавтомата — экономия места в электрощитке. Он занимает меньше пространства, чем отдельно стоящие автомат и УЗО.

Главный минус — сложность диагностики. Если дифавтомат отключился, обычному пользователю бывает трудно понять причину: то ли чайник замкнуло, то ли стиральная машина пробивает на корпус, то ли вы просто включили слишком много приборов одновременно.

Сводная таблица защитных устройств

Чтобы окончательно разложить всё по полочкам, сравним три устройства:

| Устройство | От чего защищает | Кого/что спасает | Принцип срабатывания | | :--- | :--- | :--- | :--- | | Автоматический выключатель | Перегрузка, короткое замыкание | Кабель в стене, имущество от пожара | Нагрев пластины или электромагнитный удар | | УЗО | Ток утечки на землю | Жизнь человека | Разница между входящим и выходящим током | | Дифавтомат | Перегрузка, КЗ, ток утечки | И кабель, и человека | Все вышеперечисленные механизмы |

Понимание того, как работают эти устройства, превращает электрощиток из непонятного ящика с тумблерами в логичную и продуманную систему безопасности. Если у вас «выбило пробки», теперь вы знаете: система не сломалась, она только что выполнила свою работу и, возможно, спасла ваш дом от пожара или сохранила кому-то жизнь.

Схемы разводки по дому: параллельное подключение розеток, радиальная схема и расчет базовой нагрузки

В прошлой статье мы изучили устройство электрощитка — «мозгового центра» домашней сети, где автоматические выключатели и УЗО стоят на страже вашей безопасности. Теперь пришло время разобраться с «нервной системой» дома — кабелями, которые тянутся от щитка к каждой лампочке и розетке.

Даже если вы купили самые дорогие и надежные автоматы, они не смогут корректно работать, если провода в стенах проложены хаотично, а розетки соединены как попало. Грамотная разводка электрики — это фундамент, который закладывается на десятилетия.

Разделяй и властвуй: зачем нужна группировка потребителей

Представьте себе загородное шоссе с одной полосой движения. Пока по нему едут несколько легковых машин, всё отлично. Но если туда же пустить колонну тяжелых фур, тракторы и автобусы, дорога мгновенно встанет в пробке, а асфальт быстро разрушится.

Точно так же работает домашняя электросеть. Если подключить все розетки и лампочки в доме к одному толстому кабелю и повесить на один мощный автомат, возникнут две серьезные проблемы:

Поэтому первое правило современной электрики — группировка потребителей. Всю нагрузку в доме делят на независимые контуры (линии), каждая из которых имеет свой собственный кабель и защищается отдельным автоматом в щитке.

Стандартное разделение выглядит так: * Освещение: обычно делится по комнатам или этажам. Лампочки потребляют мало энергии, поэтому для них используют тонкий кабель. * Розетки в жилых комнатах: телевизоры, зарядки для телефонов, компьютеры. * «Мокрые» зоны: ванная комната и санузел выделяются в отдельную группу с обязательной установкой чувствительного УЗО. * Кухня: главный потребитель энергии в доме. Здесь часто делают несколько линий (отдельно для рабочей зоны, отдельно для обеденной). * Мощные индивидуальные приборы: электрическая плита, духовой шкаф, бойлер, стиральная машина, кондиционер. К каждому такому прибору от щитка тянется свой личный кабель.

Расчет базовой нагрузки: сколько «весят» ваши приборы

Чтобы понять, какой толщины нужен кабель для конкретной группы и какой автомат должен ее защищать, необходимо рассчитать силу тока.

В физике все бытовые приборы подключаются к сети параллельно. Это значит, что напряжение на каждой розетке всегда остается неизменным — 220 Вольт. А вот сила тока (количество протекающего электричества) суммируется в зависимости от того, сколько приборов вы включили.

Для расчета используется базовая формула мощности:

Где: * — сила тока в Амперах (А), которую нам нужно узнать. * — суммарная мощность всех приборов в Ваттах (Вт), которые могут быть включены одновременно. * — напряжение сети, равное 220 Вольтам (В).

Давайте рассчитаем нагрузку для кухонной столешницы. Вы планируете одновременно включать электрический чайник (2000 Вт), микроволновку (1200 Вт) и тостер (800 Вт).

Складываем мощность: 2000 + 1200 + 800 = 4000 Вт.

Подставляем в формулу: Ампера.

> Обычная бытовая розетка физически рассчитана на пропускание тока не более 16 Ампер.

Наш расчет показывает 18,1 Ампера. Это значит, что если включить все три прибора в один блок розеток, контакты начнут плавиться. Решение: разделить кухонную столешницу на две независимые группы розеток, к каждой из которых будет идти свой кабель от щитка.

Как провода идут к розеткам: три главные схемы

С электрической точки зрения все розетки в доме подключены параллельно (чтобы везде было 220В). Но физически проложить кабель в стенах можно тремя разными способами. От выбора схемы зависят ваши затраты на ремонт и надежность всей системы.

1. Схема шлейфом (последовательная прокладка)

При подключении шлейфом кабель выходит из щитка, приходит к первой розетке, от ее контактов тянется ко второй, от второй — к третьей, и так далее.

Это самый дешевый и экономичный способ, так как требуется минимум кабеля. Однако у него есть критические недостатки. Во-первых, вся нагрузка от последних розеток ложится на контакты первой. Во-вторых, если контакт в первой розетке отгорит или ослабнет, все последующие розетки в этой цепочке перестанут работать.

Такую схему сегодня применяют только для маломощных потребителей (например, блок из трех розеток для телевизора и роутера) или для объединения точечных светильников на потолке.

2. Радиальная схема (подключение «Звезда»)

Радиальная схема — это полная противоположность шлейфу. От распределительного щитка к каждой розетке или выключателю тянется свой собственный, отдельный кабель.

!Схема разводки: слева радиальная (звезда), справа подключение шлейфом

Если посмотреть на такую схему сверху, она напоминает лучи звезды, расходящиеся от центра.

Преимущества радиальной схемы неоспоримы: * Максимальная надежность: поломка одной розетки никак не влияет на остальные. * Безопасность: нет промежуточных соединений, кабель идет цельным куском от автомата до прибора. * Удобство управления: вы можете отключить любую конкретную розетку прямо из щитка.

Главный минус — колоссальный расход кабеля и необходимость устанавливать огромный электрощиток на десятки автоматов. Эта схема идеальна для систем «Умный дом», где контроллер должен управлять каждой точкой индивидуально.

3. Смешанная схема (через распределительные коробки)

Это золотой стандарт современной электрики, который объединяет надежность «звезды» и экономичность шлейфа.

От электрощитка в каждую комнату тянется один толстый магистральный кабель. Он заходит в специальный пластиковый контейнер в стене — распределительную коробку. Внутри этой коробки магистральный кабель надежно соединяется (сваривается или опрессовывается) с несколькими более тонкими кабелями, которые уже расходятся к конкретным розеткам в этой комнате.

Такой подход позволяет существенно сэкономить на длине кабеля по сравнению с радиальной схемой, но при этом избавляет от ненадежных транзитных контактов в самих розетках, как при схеме шлейфом.

Сравнение схем разводки

| Характеристика | Шлейф | Радиальная (Звезда) | Смешанная (через коробки) | | :--- | :--- | :--- | :--- | | Расход кабеля | Минимальный | Максимальный | Средний | | Надежность | Низкая | Очень высокая | Высокая | | Размер электрощитка | Маленький | Огромный | Средний | | Где применяется | Блоки розеток, слабые нагрузки | Умный дом, мощные приборы | Стандартные квартиры и дома |

Правила хорошего тона при прокладке кабеля

Независимо от того, какую схему вы выбрали, физическая прокладка кабеля в стенах (штробление) подчиняется строгим геометрическим правилам.

Электрический кабель должен прокладываться строго по вертикали или строго по горизонтали. Никаких диагоналей, зигзагов или кратчайших путей наискосок через всю стену.

Зачем это нужно? Представьте, что через пять лет вы решили повесить на стену картину или телевизор. Вы берете перфоратор и начинаете сверлить стену над розеткой. Если кабель проложен по правилам (строго вертикально вверх от розетки), вы знаете, где находится опасная зона, и сверлите в стороне. Если же кабель проложен по диагонали, шанс пробить его буром и устроить короткое замыкание стремится к ста процентам.

Кроме того, горизонтальные трассы прокладываются на строго определенном расстоянии: обычно 15-20 см от потолка или пола. Это защищает кабель от случайного повреждения при монтаже плинтусов или натяжных потолков.

Проектирование домашней электрики — это баланс между вашими потребностями в комфорте, бюджетом на материалы и строгими правилами безопасности. Правильно рассчитав нагрузку и выбрав оптимальную схему разводки, вы создадите надежную систему, которая будет незаметно и безопасно служить вам десятилетиями.
