Основы домашней электрики: от теории к безопасному монтажу своими руками

Как работает электричество: базовые понятия и главные правила безопасности для новичков

Электричество — это невидимая сила, которая делает наш дом живым. Мы привыкли к тому, что по щелчку выключателя загорается свет, а при подключении вилки в розетку начинает работать холодильник. Однако для большинства людей процессы, происходящие внутри проводов, остаются загадкой. Чтобы научиться самостоятельно чинить розетки, вешать люстры и прокладывать проводку, не обязательно получать диплом инженера-физика. Но абсолютно необходимо понимать базовые принципы работы электричества.

Главная особенность электричества заключается в том, что мы не можем увидеть его глазами. Мы видим только результат его работы: свет, тепло или движение. Именно эта невидимость делает его потенциально опасным. В этой статье мы разберем основные законы электрики на простых жизненных примерах и сформулируем железные правила безопасности, которые сохранят вам жизнь и здоровье.

Водопроводная аналогия: как представить невидимое

Самый простой способ понять природу электрического тока — сравнить его с системой водоснабжения. Представьте себе водонапорную башню, от которой к вашему дому идет труба с краном. В этой системе есть три главных параметра, которые идеально описывают базовые термины электрики.

Напряжение (измеряется в Вольтах, В) — это давление воды в башне. Чем выше башня, тем сильнее вода давит на стенки трубы и тем с большей силой она готова вырваться наружу. В электрике напряжение — это сила, которая толкает электроны по проводам. В обычной домашней розетке это «давление» составляет 220 Вольт.

Сила тока (измеряется в Амперах, А) — это количество воды, которое протекает через трубу за одну секунду. Если вы чуть-чуть приоткроете кран, вода потечет тонкой струйкой — сила тока маленькая. Если откроете кран на полную мощность, поток станет мощным — сила тока возрастет.

Сопротивление (измеряется в Омах, Ом) — это толщина самой трубы и любые препятствия на пути воды (например, засор или полузакрытый вентиль). Тонкая труба оказывает сильное сопротивление потоку воды, а широкая — слабое. В электрике разные материалы по-разному сопротивляются току: медь и алюминий пропускают его отлично (низкое сопротивление), а резина или пластик не пропускают вообще (огромное сопротивление, поэтому они используются как изоляция).

!Аналогия электрического тока и водопровода: резервуар с водой демонстрирует напряжение, поток воды в трубе — силу тока, а вентиль — сопротивление.

Связь трех элементов: Закон Ома

Все три параметра неразрывно связаны между собой фундаментальным правилом, которое называется законом Ома.

Где — сила тока, — напряжение, а — сопротивление.

Если перевести эту формулу на человеческий язык: чем сильнее давление (напряжение) и чем шире труба (меньше сопротивление), тем мощнее будет поток (сила тока). Если вы попытаетесь пропустить огромный ток через очень тонкий провод (высокое сопротивление), провод не справится, начнет сильно нагреваться и в итоге расплавится. Именно так происходят пожары из-за старой проводки.

Мощность: сколько работы выполняет ток

Четвертый важнейший термин — мощность (измеряется в Ваттах, Вт). Это показатель того, какую полезную работу совершает электричество за единицу времени.

Формула мощности выглядит так:

Где — мощность, — напряжение, — сила тока.

> Мощность — это главный параметр, на который вы будете смотреть при покупке любых бытовых приборов. Чайник мощностью 2000 Вт вскипятит воду в два раза быстрее, чем чайник на 1000 Вт, но и «вытянет» из розетки в два раза больше тока.

Давайте посчитаем на реальном примере. У вас есть обогреватель мощностью 2200 Вт. Напряжение в розетке стандартное — 220 В. Какая сила тока пойдет по проводам?

Ампер.

Если ваша розетка и провода рассчитаны максимум на 16 Ампер, то один такой обогреватель они выдержат легко. Но если вы включите в эту же розетку через тройник еще и мощный фен (например, на 8 Ампер), суммарный ток составит Ампер. Это превысит лимит (), провода начнут греться, и, если не сработает защита в щитке, изоляция расплавится.

Два лица электричества: постоянный и переменный ток

Электрический ток бывает двух видов, и в быту мы постоянно сталкиваемся с обоими.

Постоянный ток (Direct Current, DC) — это ток, который всегда течет в одном направлении: от плюса к минусу. Он используется во всех устройствах, работающих от батареек и аккумуляторов: смартфонах, ноутбуках, фонариках, электромобилях.

Переменный ток (Alternating Current, AC) — это ток, который постоянно меняет свое направление. В нашей домашней сети он меняет направление 50 раз в секунду (это называется частотой 50 Герц). Именно переменный ток «живет» в ваших розетках.

| Характеристика | Постоянный ток (DC) | Переменный ток (AC) | | :--- | :--- | :--- | | Направление движения | Строго в одну сторону | Постоянно меняется туда-обратно | | Источники | Батарейки, аккумуляторы, солнечные панели | Электростанции, генераторы, розетки | | Передача на расстояния | Сложно и дорого передавать далеко | Легко передается на тысячи километров | | Применение в доме | Внутренняя электроника приборов | Питание крупной бытовой техники, освещение |

Почему же в розетках используется именно переменный ток, если вся наша умная электроника требует постоянного? Ответ кроется в логистике.

Передать электричество от электростанции до вашего дома на расстояние в сотни километров — сложная задача. Провода имеют сопротивление, и при передаче тока часть энергии превращается в тепло. Чтобы снизить потери, инженеры повышают напряжение до сотен тысяч вольт (например, 500 000 В), что позволяет пропорционально снизить силу тока. Переменный ток легко поддается такому преобразованию с помощью трансформаторов.

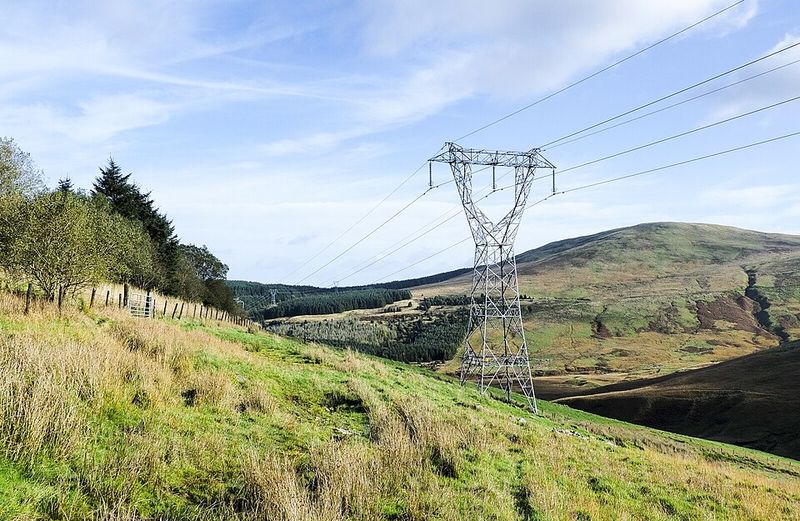

!Высоковольтная линия электропередачи, по которой ток путешествует от электростанции к городам.

Подойдя к вашему городу, ток проходит через понижающие трансформаторные подстанции, и в вашу квартиру заходит уже безопасное напряжение 220 В.

Главные правила электробезопасности для новичков

Теперь, когда мы понимаем физику процесса, перейдем к практике. Работа с электричеством не терпит суеты и самонадеянности. Человеческое тело на 70% состоит из воды и является отличным проводником. Если вы коснетесь оголенного провода под напряжением, ток пойдет через вас в землю.

Чтобы любые электромонтажные работы были безопасными, строго соблюдайте следующие правила.

1. Всегда обесточивайте линию перед работой

Никогда не меняйте розетку или выключатель под напряжением. Перед началом работ подойдите к распределительному щитку и выключите автоматический выключатель (автомат), который отвечает за нужную комнату. Если вы не знаете, какой именно автомат нужен — выключайте главный вводной автомат, обесточивая всю квартиру.

2. Доверяй, но проверяй (правило индикаторной отвертки)

Даже если вы щелкнули автоматом в щитке, не спешите хвататься за провода руками. Автомат мог быть подписан неправильно, или кто-то из домашних мог случайно включить его обратно. Всегда используйте индикаторную отвертку или мультиметр. Прикоснитесь жалом отвертки к оголенному проводу: если лампочка внутри отвертки не светится — напряжения нет, можно работать.

3. Плохой контакт — причина пожара

В электрике есть поговорка: «Электротехника — это наука о контактах». Если вы соединяете два провода или зажимаете провод в клемме розетки, соединение должно быть максимально плотным.

Если контакт слабый (болт недокручен), в этом месте резко возрастает сопротивление. Как мы помним из закона Ома, высокое сопротивление на пути тока вызывает сильный нагрев. Место плохого контакта начинает искрить, изоляция плавится, и возникает возгорание. Всегда затягивайте винты с усилием.

4. Остерегайтесь короткого замыкания

Короткое замыкание происходит, когда ток находит путь с нулевым сопротивлением (например, когда фазный и нулевой провода соприкасаются напрямую, без потребителя энергии). Вспомните водонапорную башню: это равносильно тому, что трубу просто разорвало. Сила тока мгновенно возрастает до тысяч ампер. В этот момент должен мгновенно сработать защитный автомат в щитке и отключить питание. Никогда не используйте провода с поврежденной изоляцией.

5. Вода и электричество несовместимы

Сухая кожа человека имеет высокое сопротивление. Но если ваши руки влажные, или вы стоите босиком на мокром полу, сопротивление вашего тела падает в десятки раз. В таких условиях даже небольшое напряжение может стать смертельным. Никогда не беритесь за электроприборы мокрыми руками и не проводите работы в помещениях с высокой влажностью без полного обесточивания.

Понимание этих базовых принципов — напряжения, тока, сопротивления и мощности — это фундамент. Опираясь на них, вы сможете осознанно подходить к выбору сечения проводов, расчету нагрузки на розетки и сборке распределительного щита, о чем мы подробно поговорим на следующих этапах нашего курса.

Инструменты и материалы: выбираем правильные кабели, розетки и выключатели без лишних трат

В прошлой статье мы выяснили, что электрический ток похож на воду под давлением, а плохой контакт или слишком тонкий провод — это прямой путь к «прорыву трубы» (короткому замыканию и пожару). Теперь, когда вы понимаете физику процесса, пришло время отправиться в строительный магазин.

Полки гипермаркетов завалены сотнями видов кабелей, розеток и выключателей. Разброс цен колоссальный: одна розетка может стоить 100 рублей, а внешне похожая на нее — 1500 рублей. Для новичка это выглядит как хаос. Наша задача — научиться читать маркировки, отличать опасную дешевку от надежной базы и не переплачивать за ненужные маркетинговые уловки.

Кабели и провода: кровеносная система вашего дома

Сразу определимся с терминами. Провод — это одна металлическая жила (или пучок тонких нитей) в изоляции. Кабель — это несколько проводов, объединенных вместе еще одной, общей защитной оболочкой. В стенах современных квартир прокладывают именно кабели, так как двойная изоляция надежнее защищает от повреждений и влаги.

Правило №1: Только медь

Токопроводящие жилы делают из двух металлов: алюминия и меди.

Алюминий дешев, но для домашней проводки он категорически устарел. Во-первых, он хрупкий: если согнуть алюминиевый провод пару раз, он сломается. Во-вторых, под давлением винтов в розетке алюминий со временем «течет» (деформируется), контакт ослабевает, начинает искрить и греться.

Медь — идеальный проводник для дома. Она гибкая, отлично держит форму в клеммах и пропускает больше тока при той же толщине.

> Согласно современным строительным нормам, скрытая проводка в жилых помещениях должна выполняться исключительно медным кабелем.

Правило №2: Три жилы — стандарт безопасности

В старых домах использовалась двухпроводная система: по одному проводу ток приходил к прибору (фаза), по второму — возвращался обратно (ноль).

Сегодня обязательным стандартом является трехжильный кабель. Третья жила — это заземление (обычно в желто-зеленой изоляции). Если внутри вашей стиральной машины перетрется провод и коснется металлического корпуса, заземление мгновенно уведет опасный ток в землю, а автомат в щитке отключит питание. Без заземления корпус останется под напряжением, ожидая, пока к нему прикоснется человек.

Правило №3: Правильное сечение

Сечение кабеля — это площадь среза металлической жилы, измеряемая в квадратных миллиметрах (мм²). Вспомните аналогию с водопроводом: чем толще труба, тем больше воды она может пропустить без разрыва.

В домашней электрике есть золотой стандарт, который нельзя нарушать:

* 1,5 мм² — используется исключительно для линий освещения. Такой кабель выдерживает нагрузку до 3,5 кВт (около 16 Ампер). Этого с огромным запасом хватит для любых современных светодиодных люстр. * 2,5 мм² — используется для всех обычных розеток в комнатах, на кухне и в коридоре. Выдерживает до 5,9 кВт (около 27 Ампер). В такую розетку можно безопасно включить мощный чайник, фен или обогреватель. * 4 мм² или 6 мм² — прокладывается отдельной линией от щитка напрямую к сверхмощным приборам: электрическим варочным панелям, проточным водонагревателям или электрокотлам.

!Калькулятор сечения кабеля

Как читать маркировку кабеля

Самый популярный и надежный кабель для домашней проводки в России и СНГ имеет маркировку ВВГнг-LS (или ВВГ-Пнг(А)-LS, где «П» означает плоскую форму). Что скрывается за этими буквами?

ВВ* — двойная изоляция из поливинилхлорида (винила). Одна оболочка вокруг каждой жилы, вторая — общая вокруг всех. Г* — «голый» (отсутствует бронированная стальная оплетка, которая нужна только для укладки в землю). нг* — не распространяет горение. Если случится замыкание, изоляция будет плавиться, но не вспыхнет пламенем. LS (Low Smoke*) — при плавлении выделяет минимум токсичного дыма. Это критически важно для спасения людей при пожаре.

!Структура кабеля ВВГнг-LS

Розетки и выключатели: что скрывается за красивым пластиком

Внешний вид (дизайн рамки, цвет клавиш) — это дело вкуса. Безопасность и долговечность розетки зависят от ее «внутренностей» — механизма, который прячется в стене.

На что смотреть при выборе розетки:

Степень защиты (IP)

На упаковке любой розетки или выключателя есть буквы IP (Ingress Protection) и две цифры. Первая цифра означает защиту от пыли, вторая — от воды.

| Маркировка | Где использовать | Описание | | :--- | :--- | :--- | | IP20 | Спальни, гостиные, коридоры | Стандартная розетка. Защищена от крупных предметов (пальцев), но совершенно не защищена от воды. | | IP44 | Ванные комнаты, рабочая зона кухни | Имеет защитную крышку и резиновые уплотнители внутри. Защищена от брызг воды, летящих с любого направления. | | IP55 / IP65 | Улица, открытые балконы | Полностью герметичные устройства, выдерживающие струи воды и косой дождь. |

Выключатели: не только вкл/выкл

С выключателями все проще, так как через них проходит очень маленький ток (только для лампочек). Главное отличие качественного выключателя — четкий, в меру тугой щелчок и отсутствие люфта клавиши.

Помимо стандартных, обратите внимание на проходные выключатели. Внешне они выглядят обычно, но их внутренний механизм позволяет управлять одним светильником из разных мест. Например, вы включаете свет в начале длинного коридора, а выключаете его другим выключателем в конце. Это невероятно удобно в спальнях (один выключатель у двери, второй — у кровати).

Базовый набор инструментов для новичка

Чтобы самостоятельно заменить розетку или повесить люстру, вам не нужен чемодан профессионального электрика за десятки тысяч рублей. Достаточно собрать базовый, но качественный минимум:

Выбор качественных материалов — это 80% успеха и безопасности вашей электросети. Сэкономленные 500 рублей на дешевом кабеле или розетке могут обернуться необходимостью вскрывать стены для ремонта или, что гораздо хуже, пожаром. В следующей статье мы перейдем от теории к практике и разберем пошаговый алгоритм безопасной замены розетки своими руками.

В прошлой статье мы разобрались с физикой процесса и выбрали надежные материалы: медные трехжильные кабели правильного сечения и безопасные розетки. Но даже самый дорогой и толстый кабель не спасет, если вы подключите к нему одновременно стиральную машину, обогреватель, чайник и микроволновку. Электричество не терпит хаоса. Прежде чем штробить стены и прокладывать провода, необходимо создать четкий план.

Представьте, что вы строите дорожную сеть для нового города. Если пустить весь транспорт по одной узкой улице, она мгновенно встанет в пробке. Точно так же работает домашняя электросеть: ток нужно грамотно распределить по разным «магистралям», чтобы избежать перегрузок, выбитых автоматов и риска возгорания.

Математика электричества: считаем нагрузку

Первый шаг в планировании — понять, сколько энергии будет потреблять ваш дом. Для этого нам нужно познакомиться с понятием электрическая мощность. Она измеряется в Ваттах (Вт) или Киловаттах (кВт, где 1 кВт = 1000 Вт). Мощность указывает, сколько энергии прибор «вытягивает» из сети за единицу времени.

Чтобы узнать мощность любого устройства, достаточно посмотреть на заводскую наклейку на его корпусе (шильдик) или заглянуть в инструкцию.

Давайте посчитаем типичную нагрузку на кухне во время приготовления завтрака: * Электрический чайник — 2000 Вт (2 кВт) * Микроволновая печь — 1200 Вт (1,2 кВт) * Тостер — 800 Вт (0,8 кВт) * Холодильник (работающий компрессор) — 200 Вт (0,2 кВт)

Если вы включите все эти приборы одновременно, общая потребляемая мощность составит: 2000 + 1200 + 800 + 200 = 4200 Вт (или 4,2 кВт).

Вспоминаем правило из прошлой статьи: стандартный медный кабель сечением 2,5 мм², который прокладывают к обычным розеткам, выдерживает максимальную нагрузку около 5,9 кВт. В нашем примере 4,2 кВт меньше 5,9 кВт, значит, кабель справится.

Но как понять, какой защитный автомат поставить в щиток для этой линии? Автоматы маркируются не в Ваттах, а в Амперах (сила тока). Здесь нам поможет базовая формула связи мощности, напряжения и тока:

Где — сила тока в Амперах, — общая мощность в Ваттах, а — напряжение в сети (стандартные 220 Вольт).

Подставляем наши значения: Ампер.

Ближайший стандартный номинал автоматического выключателя — 16 Ампер или 20 Ампер. Если мы поставим автомат на 16 Ампер, то при одновременном включении чайника, микроволновки и тостера он просто отключит свет, защищая сеть. Значит, нам нужно либо ставить автомат на 20 Ампер (что допустимо для кабеля 2,5 мм², но на пределе), либо — что гораздо правильнее — разделить эти приборы на разные линии.

Разделяй и властвуй: группировка потребителей

Главная ошибка новичков — попытка «повесить» всю комнату или даже всю квартиру на один кабель и один автомат. Это категорически запрещено современными нормами безопасности.

Всю электросеть квартиры необходимо разбить на группы потребителей. Каждая группа — это отдельный кабель, идущий от щитка, который защищен собственным автоматом.

Базовые правила группировки

| Название группы | Сечение кабеля (медь) | Автомат защиты | Что подключаем | Примерная макс. мощность | | :--- | :--- | :--- | :--- | :--- | | Освещение | 1,5 мм² | 10 А | Люстры, бра, точечные светильники | До 2,2 кВт | | Розетки (комнаты) | 2,5 мм² | 16 А | Телевизор, компьютер, пылесос, зарядки | До 3,5 кВт | | Розетки (кухня рабочая зона) | 2,5 мм² | 16 А | Чайник, блендер, микроволновка | До 3,5 кВт | | Крупная бытовая техника | 2,5 мм² | 16 А | Стиральная машина, посудомойка, духовка | До 3,5 кВт (на каждый прибор) | | Варочная панель | 4 мм² или 6 мм² | 32 А | Только электрическая варочная поверхность | До 7 кВт |

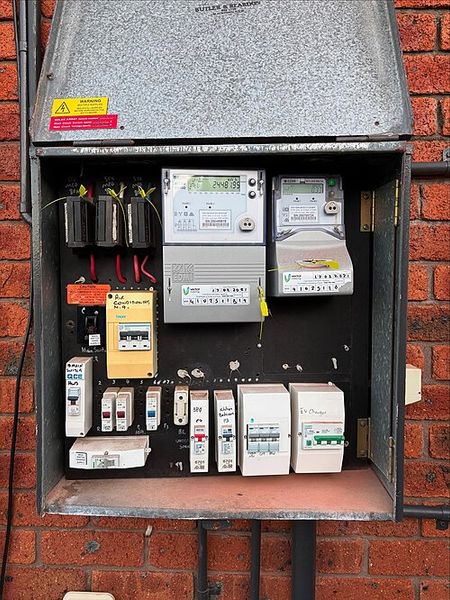

!Открытый распределительный щит в жилом доме с автоматическими выключателями

Рисуем план: от мебели к розеткам

Теперь, когда мы знаем, сколько групп нам нужно, пора перенести это на бумагу. Проектирование электрики всегда начинается не с проводов, а с расстановки мебели.

Возьмите план квартиры (или нарисуйте его от руки с соблюдением пропорций). Отметьте на нем, где будет стоять кровать, диван, кухонный гарнитур, телевизор и рабочий стол. Только после этого можно планировать точки подключения.

> Розетка должна находиться там, где находится прибор, а не там, где строителям было удобнее ее сделать. Использование удлинителей на постоянной основе — признак плохого планирования и потенциальная угроза пожара.

Эргономика расположения

* Возле кровати: Розетки для зарядок и выключатели бра располагают на высоте 10-15 см над прикроватной тумбочкой (обычно 60-70 см от пола). * Рабочая зона кухни: Розетки для мелкой техники (чайник, блендер) делают на высоте 10-15 см над столешницей (около 100-110 см от пола). Никогда не размещайте розетки прямо над раковиной или плитой! * Телевизор: Если телевизор висит на стене, блок розеток (питание, интернет, антенна) прячут прямо за ним, чтобы провода не свисали вниз. * Общие розетки: Для пылесоса или торшера розетки размещают на высоте 30 см от пола. Это современный стандарт, который делает вилки менее заметными.

Нанесите все эти точки на ваш план. Используйте простые условные обозначения: кружок с двумя черточками — двойная розетка, кружок с одной черточкой — одинарная, крестик — светильник.

Однолинейная схема: карта кровеносной системы дома

План расстановки розеток показывает где они находятся физически. Но электрику (и вам при сборке щитка) нужно понимать, как они соединены логически. Для этого создается однолинейная схема.

Однолинейная схема — это чертеж, на котором весь путь электричества от счетчика до конкретной розетки показан одной линией (отсюда и название), независимо от того, сколько жил в кабеле.

!Логическая структура домашней электросети

Как читать и рисовать такую схему:

Создание однолинейной схемы заставляет вас еще раз проверить свои расчеты. Вы наглядно видите, не забыли ли вы выделить отдельный автомат на стиральную машину и не посадили ли вы освещение и розетки на один провод.

Планирование — это самый дешевый этап ремонта, но ошибки на этом этапе обходятся дороже всего. Потратив пару вечеров на расчет мощностей и рисование схем, вы получите безопасную сеть, которая прослужит десятилетиями без единого сбоя.

В прошлой статье мы научились грамотно распределять электричество по дому: разбили розетки и свет на независимые группы и нарисовали однолинейную схему. Теперь у нас есть четкий план «кровеносной системы» квартиры. Но любая система уязвима. Провода могут перегреться от обилия техники, изоляция — перетереться, а вода из протекающей стиральной машины — попасть на контакты.

Электричество не прощает ошибок, но оно дает нам инструменты для абсолютной защиты. В современном электрощитке скрывается целая команда «телохранителей», каждый из которых выполняет свою уникальную задачу. Если вы поймете, как работают автоматические выключатели, УЗО и заземление, вы навсегда избавитесь от страха перед электричеством.

Автоматический выключатель: телохранитель для проводов

Самый частый гость в любом электрощитке — автоматический выключатель (или просто «автомат»). Многие новички искренне верят, что автомат защищает телевизор от сгорания или человека от удара током. Это опасный миф.

> Главная и единственная задача автоматического выключателя — защищать кабель, проложенный в стене, от перегрева и возгорания.

Автомат работает как строгий таможенник, который следит за тем, чтобы через провод не прошло больше тока, чем этот провод способен выдержать физически. Он реагирует на две аварийные ситуации:

Почему нельзя ставить автомат «с запасом»

Самая страшная ошибка домашнего мастера — заменить постоянно отключающийся автомат на более мощный.

Вспомним математику. Стандартный кабель для розеток имеет сечение мм² и безопасно пропускает через себя ток до Ампер. На такую линию ставят автомат номиналом Ампер.

Максимальная мощность, которую пропустит такой автомат, рассчитывается по формуле , где — напряжение ( Вольт), а — сила тока ( Ампер). Получается Вт (или кВт).

Если вы включите приборов на кВт, автомат на А отключится, спасая кабель. Но если вы разозлитесь и поставите автомат на А, он радостно пропустит этот огромный ток. Автомат не отключится, но кабель в стене, рассчитанный максимум на А, раскалится докрасна и подожжет обои. Автомат должен быть «слабее» кабеля, который он защищает.

УЗО: спасатель человеческих жизней

Если автомат защищает провода, то кто защитит вас? Эту задачу выполняет УЗО — устройство защитного отключения.

Представьте себе идеального бухгалтера. Он стоит на входе в вашу квартиру и считает каждую копейку: сколько денег ушло на закупку товара и сколько вернулось в кассу. Если дебет с кредитом не сходится хотя бы на рубль, бухгалтер бьет тревогу и закрывает предприятие.

УЗО делает то же самое, но с электричеством. Ток приходит в квартиру по фазному проводу, проходит через телевизор или лампочку, и возвращается обратно по нулевому проводу. В нормальной ситуации входящий ток равен исходящему.

Но представьте, что внутри стиральной машины перетерся провод и коснулся металлического корпуса. Машина работает, автомат ничего не замечает (ведь перегрузки нет). Вы подходите босиком по влажному полу и касаетесь корпуса. Ток находит новый путь — через ваше тело в пол.

В этот момент «бухгалтер»-УЗО видит, что по фазе ушло Ампер, а по нулю вернулось только Ампера. Произошла утечка тока. УЗО мгновенно (за секунды) разрывает цепь. Вы почувствуете лишь легкий щипок, ваша жизнь будет спасена.

!Схема работы УЗО: сравнение входящего и исходящего тока

Как выбрать правильное УЗО

УЗО выбирают по двум главным параметрам:

Также обращайте внимание на тип УЗО. Тип «AC» реагирует только на утечку обычного переменного тока (подойдет для ламп накаливания и простых обогревателей). Но современная техника (компьютеры, инверторные стиральные машины, LED-лампы) при поломке может давать утечку пульсирующего постоянного тока. Для такой техники нужно УЗО типа «A». Оно стоит дороже, но обеспечивает полную безопасность в современном доме.

!Интерактивный электрощиток: симуляция работы автомата и УЗО

Дифавтомат: два устройства в одном корпусе

В магазине электрики вы обязательно встретите дифференциальный автомат (дифавтомат). По сути, это гибрид: в одном пластиковом корпусе производители объединили обычный автоматический выключатель и УЗО.

| Характеристика | Связка «Автомат + УЗО» | Дифавтомат | | :--- | :--- | :--- | | Занимаемое место в щитке | 3 модуля (1 для автомата, 2 для УЗО) | 2 модуля (экономит место) | | Поиск причины аварии | Легко: упал автомат — перегрузка, упало УЗО — утечка | Сложно: рычажок один, непонятно, что именно произошло | | Стоимость замены | При поломке меняется только одна деталь | Приходится покупать дорогой прибор целиком |

Дифавтоматы идеально подходят, если у вас маленький электрощиток и каждый сантиметр на счету. Во всех остальных случаях профессионалы предпочитают ставить УЗО и автоматы раздельно — это надежнее и дешевле в обслуживании.

Заземление: куда уходит опасность

Мы разобрались, что УЗО спасет вас, если вы коснетесь пробитого корпуса стиральной машины. Но согласитесь, получать удар током, пусть даже на долю секунды, — сомнительное удовольствие. Можно ли сделать так, чтобы УЗО отключалось до того, как вы прикоснетесь к опасному прибору?

Да, и для этого нужно заземление.

Помните, во второй статье мы говорили, что правильный кабель должен состоять из трех жил: фазы, нуля и желто-зеленого провода заземления?

Заземление — это резервный, абсолютно безопасный путь для электричества. В розетке этот провод подключен к металлическим усикам по бокам. Когда вы вставляете вилку стиральной машины в розетку, ее металлический корпус соединяется с желто-зеленым проводом, который уходит в щиток, а оттуда — глубоко в землю возле дома.

Как это работает на практике:

Вы в это время пьете чай в другой комнате. Вы заходите в ванную, видите, что машинка отключилась, и вызываете мастера. Вы даже не узнаете, что находились в шаге от смертельной опасности.

Заземление и УЗО — это не взаимоисключающие вещи, а идеальные напарники. Заземление отводит опасный ток, а УЗО фиксирует этот процесс и отключает питание.

Грамотно собранный электрощиток — это не просто коробка с проводами. Это ваш личный отдел безопасности, который работает 24/7. Автоматы берегут ваш дом от пожара, УЗО защищает вашу жизнь, а заземление делает эту защиту превентивной. В следующей статье мы перейдем от теории к практике и узнаем, как правильно зачищать провода и собирать надежные контакты, которые не подведут десятилетиями.

Практика монтажа: пошаговое руководство по безопасной прокладке кабеля и подключению розеток своими руками

Щиток собран, автоматы защиты готовы принять на себя удар при перегрузке, а УЗО бдительно ждет малейшей утечки тока. Интеллектуальный центр вашей домашней электросети полностью готов. Теперь наша задача — проложить от него надежные магистрали к каждой лампочке и розетке.

Монтаж электропроводки часто пугает новичков. Кажется, что это удел суровых профессионалов с секретными знаниями. На самом деле, физическая прокладка кабеля и подключение розеток — это строгий алгоритм. Если вы умеете собирать мебель по инструкции и не склонны к спешке, вы справитесь с этой задачей. Главное — понимать физику процесса и неукоснительно соблюдать правила.

Золотое правило начала работ: абсолютная тишина в проводах

Любое прикосновение к оголенному металлу провода должно начинаться с ритуала, который электрики впитывают с первого дня работы. Этот ритуал называется обесточивание.

Если лампочка внутри не загорелась — линия мертва, можно работать. Проверьте таким образом абсолютно все провода, торчащие из стены. Никогда не доверяйте щелчку автомата на 100%, механизмы иногда ломаются.

Геометрия в стенах: как правильно прокладывать кабель

В современных квартирах используется скрытая проводка — кабель прячется внутри стены. Для этого в бетоне или кирпиче прорезаются специальные канавки, которые называются штробами.

Самая частая и смертельно опасная ошибка новичков — прокладка кабеля по кратчайшему пути, то есть по диагонали. Представьте: вы решили повесить картину, берете дрель, сверлите стену и попадаете точно в кабель, который идет наискосок от розетки к потолку. Происходит короткое замыкание, бур дрели плавится, вы получаете ожог и необходимость заново делать ремонт.

Чтобы этого избежать, существует жесткий стандарт геометрии:

* Все штробы должны быть строго вертикальными или строго горизонтальными. * Горизонтальные трассы прокладываются на расстоянии – см от потолка. * Вертикальная трасса опускается к розетке или выключателю строго под прямым углом.

Если розетка находится внизу стены, кабель к ней должен спускаться идеально ровной вертикальной линией от самого потолка. Благодаря этому правилу, через десять лет вы будете точно знать: сверлить стену прямо над розеткой или выключателем категорически запрещено.

!Схема правильной прокладки электрокабеля: вертикальные и горизонтальные линии

Анатомия стены: установка подрозетника

Розетка не висит в воздухе и не крепится прямо к кирпичу. Ее механизм устанавливается в подрозетник — специальный пластиковый стакан, вмурованный в стену.

Для его установки в стене высверливается круглое отверстие с помощью дрели и специальной коронки. Стандартный диаметр подрозетника — мм.

Процесс фиксации выглядит так:

> Электричество не терпит суеты и импровизации. Каждое движение должно быть осознанным, а каждое соединение — монолитным. > > Типичный Электрик

Ювелирная работа: снятие изоляции без травм для кабеля

Когда подрозетник установлен, из него торчит кусок кабеля длиной около – см. Теперь нам нужно снять с него защитную оболочку, чтобы добраться до меди. Этот процесс называется зачисткой.

Внутри хорошего кабеля (например, ВВГнг) находятся три медные жилы, каждая в своей цветной изоляции, и все они покрыты общей толстой черной оболочкой.

Многие новички берут кухонный нож и начинают строгать провод, как карандаш. Это грубейшая ошибка. Лезвие ножа неизбежно оставляет микроскопические надрезы на самой медной жиле. Медь — мягкий металл. В месте надреза сечение провода уменьшается.

Вспомним физику. Формула выделения тепла на поврежденном участке описывается законом Джоуля-Ленца: , где — количество выделенного тепла, — сила тока в цепи, — электрическое сопротивление поврежденного участка провода, а — время работы прибора.

Надрез уменьшает толщину меди, из-за чего локальное сопротивление резко возрастает. При включении мощного обогревателя ток остается высоким. В результате количество тепла в этой крошечной точке становится огромным. Провод раскаляется, изоляция плавится, возникает пожар.

Именно поэтому профессионалы используют стриппер — автоматический инструмент для снятия изоляции. Он имеет калиброванные отверстия под разную толщину провода. Стриппер аккуратно надрывает пластик и стягивает его, вообще не касаясь металла лезвиями.

Для подключения к розетке достаточно оголить ровно – мм медной жилы. Если оголить больше — голый металл будет торчать из механизма, создавая риск замыкания. Если меньше — винт зажмет пластиковую изоляцию, контакта не будет, и розетка начнет искрить.

Цветовая азбука и подключение механизма розетки

Перед нами три зачищенных провода. В современной электрике принят строгий международный стандарт цветовой маркировки. Относитесь к нему как к сигналам светофора — нарушать нельзя.

| Назначение провода | Цвет изоляции | Куда подключать в розетке | Опасность | | :--- | :--- | :--- | :--- | | Фаза (L) | Коричневый, белый, серый или черный | В правую или левую клемму | Смертельно опасен, несет напряжение 220 Вольт | | Ноль (N) | Строго синий или голубой | В свободную боковую клемму | Рабочий провод, по которому ток возвращается обратно | | Заземление (PE) | Строго желто-зеленый | В центральную клемму (усики) | Защитный провод, спасает жизнь при аварии |

Возьмите механизм розетки стандарта Schuko (обычная евророзетка). На задней части вы увидите три отверстия с винтами.

Вставив провод в клемму, затяните винт отверткой с максимальным усилием. Медь имеет свойство «течь» под давлением. Если затянуть винт слабо, через год контакт ослабнет, сопротивление вырастет, и розетка начнет плавиться при включении чайника. После затяжки с силой подергайте каждый провод рукой — он должен сидеть в гнезде намертво.

Финальный аккорд: укладка проводов и проверка

Механизм подключен, теперь его нужно поместить в подрозетник. Провода внутри жесткие (особенно если это монолитный кабель сечением мм²). Не пытайтесь просто запихнуть розетку в стену силой — вы можете выломать провода из клемм.

Сложите провода гармошкой, как букву «Z» или «S». Аккуратно вдавите механизм в подрозетник, следя за тем, чтобы провода пружинили позади него и не попадали под крепежные винты.

Выровняйте механизм по строительному уровню (кривая розетка будет раздражать вас каждый день) и закрутите два боковых самореза, которые намертво прижмут металлическую рамку механизма к пластиковому подрозетнику. Только после этого надевайте декоративную пластиковую рамку.

Ваш первый самостоятельный монтаж завершен. Теперь можно подойти к щитку, включить автомат и проверить розетку, подключив к ней настольную лампу или зарядку для телефона.

В этой статье мы разобрали идеальный сценарий, когда кабель идет напрямую от щитка к розетке. Но в реальной квартире провода ветвятся, расходятся к выключателям и люстрам. В следующей статье мы погрузимся в магию распределительных коробок и научимся правильно соединять провода между собой так, чтобы они служили десятилетиями, не требуя обслуживания.
