Основы домашней электрики: от теории к безопасному монтажу своими руками

Основы электричества: как ток попадает в дом и что такое фаза, ноль и заземление

Электричество невозможно увидеть, и именно это делает его опасным. Когда мы берем в руки молоток или пилу, принцип их действия очевиден. Но когда мы открываем распределительную коробку или розетку, перед нами предстает лишь пучок разноцветных проводов. Ошибка в их подключении может привести к короткому замыканию, поломке дорогостоящей техники или тяжелому поражению электрическим током. Чтобы безопасно работать с домашней электросетью, необходимо четко понимать физику процесса: откуда берется напряжение, как оно циркулирует по проводам и куда уходит.

Путь электричества: от электростанции до розетки

В бытовых розетках используется переменный ток (alternating current, AC). В отличие от батареек, где ток всегда течет в одном направлении, в домашней сети направление движения электронов меняется 50 раз в секунду (частота 50 Гц).

Электростанции генерируют энергию колоссальной мощности. Чтобы передать ее на сотни километров с минимальными потерями, напряжение повышают до сотен тысяч вольт. Однако в дом такое напряжение подавать нельзя. Поэтому на пути к потребителю ток проходит через понижающие трансформаторные подстанции.

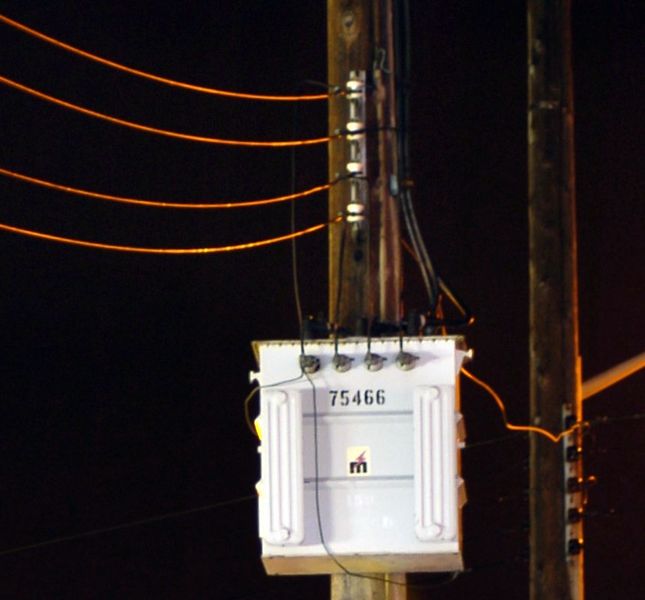

!Трехфазный понижающий трансформатор на столбе линии электропередач

К вашему району или поселку подходит линия с напряжением 10 000 вольт. Местный трансформатор понижает его до рабочего уровня. От обмоток трансформатора, соединенных по схеме «звезда», отходят четыре провода: три фазных и один общий нулевой.

Напряжение между любыми двумя фазами называется линейным напряжением и составляет 380 В (в современных стандартах 400 В). Напряжение между любой из фаз и общим нулем называется фазным напряжением и составляет привычные нам 220 В (или 230 В).

Связь между этими величинами описывается математической формулой:

Где — линейное напряжение (380 В), — фазное напряжение (220 В), а — математическая константа, примерно равная 1,73. Если умножить 220 на 1,73, мы получим ровно 380.

В многоквартирных домах к подъездному щиту подводятся все три фазы, но в каждую отдельную квартиру заводится только одна фаза и один ноль. Именно поэтому в вашей розетке 220 вольт, а не 380.

Три главных провода: фаза, ноль и заземление

Открыв современную розетку, вы увидите три контакта, к которым подключаются три провода. Каждый из них выполняет строго определенную функцию.

Фаза (Line, обозначается латинской буквой L). Это проводник, по которому электрический потенциал приходит от источника питания к потребителю. Именно фазный провод находится под опасным напряжением.

Ноль (Neutral, обозначается буквой N). Это рабочий проводник, который возвращает ток обратно к источнику, замыкая электрическую цепь. На трансформаторной подстанции нулевой провод физически соединен с землей (глухозаземленная нейтраль), поэтому в идеальных условиях напряжение на нем равно нулю.

Заземление (Protective Earth, обозначается буквами PE). Это защитный проводник, который не участвует в нормальной работе приборов. Он нужен исключительно для аварийных ситуаций, чтобы отвести опасный ток в землю, минуя тело человека.

Аналогия с водопроводом

Чтобы лучше понять взаимодействие этих трех элементов, представим электрическую систему как водопроводную сеть.

> Электрическое напряжение подобно давлению воды в трубах, а электрический ток — это сам поток воды. > > Sincede: Руководство по проводам

Фазный провод — это труба подачи воды под высоким давлением. По ней энергия поступает к вашему крану (электроприбору).

Нулевой провод — это сливная труба канализации. Вода, совершив полезную работу (например, покрутив колесо стиральной машины), должна куда-то уйти. Она уходит по сливу обратно в систему.

Заземляющий провод — это аварийный трап в полу ванной комнаты. В нормальной ситуации он абсолютно сухой. Но если трубу прорвет (произойдет пробой изоляции), вода устремится в этот трап, спасая вашу квартиру от затопления (а вас — от удара током).

!Схема водопроводной аналогии электрической цепи

Цветовая маркировка: язык безопасности

Чтобы электрики могли с первого взгляда определить назначение провода, существует международный стандарт цветовой кодировки (IEC 60445). Игнорировать эти цвета при самостоятельном монтаже категорически запрещено.

| Назначение провода | Буквенное обозначение | Стандартный цвет изоляции | | :--- | :--- | :--- | | Фаза | L | Коричневый, черный, серый, белый (реже красный) | | Ноль | N | Синий или голубой | | Заземление | PE | Желто-зеленый (полосатый) |

Если в старом доме вы видите провод, который имеет желто-зеленую окраску с синими метками на концах, это совмещенный проводник PEN (Protective Earth and Neutral). В старых советских системах (TN-C) рабочий ноль и защитное заземление объединялись в одном проводе. Сегодня такая схема считается устаревшей и небезопасной.

Почему фаза бьет током, а ноль — нет?

Электрический ток течет только тогда, когда есть разность потенциалов и замкнутая цепь.

Фазный провод имеет потенциал 230 В относительно земли. Если вы стоите босиком на бетонном полу (который отлично проводит ток в землю) и касаетесь фазного провода, вы создаете разность потенциалов между вашей рукой и ногами. Ваше тело становится проводником.

Сила тока, которая пройдет через тело, вычисляется по закону Ома:

Где — сила тока в амперах, — напряжение (230 В), а — сопротивление тела человека.

Сопротивление сухой кожи может достигать 100 000 Ом, но если руки влажные, оно падает до 1000 Ом. При сопротивлении в 1000 Ом ток составит А (или 230 мА). Согласно медицинским стандартам, ток свыше 30 мА уже вызывает паралич дыхания и фибрилляцию сердца. Ток в 230 мА смертельно опасен.

Нулевой провод в нормальном состоянии имеет потенциал, близкий к нулю, так как он заземлен на подстанции. Разности потенциалов между нулем и полом, на котором вы стоите, нет. Поэтому прикосновение к нулю обычно не вызывает удара током.

Скрытая угроза: когда ноль становится убийцей

Существует крайне опасная ситуация, называемая «отгоранием нуля». Представьте, что нулевой провод оборвался где-то в распределительном щитке, до того как зашел в вашу квартиру.

В этот момент вы включаете настольную лампу. Ток по фазному проводу доходит до спирали лампочки, проходит через нее и выходит на нулевой провод. Но так как ноль оборван в щитке, току некуда уходить. В результате весь участок нулевого провода от лампочки до места обрыва оказывается под полным фазным напряжением 230 В. Если вы в этот момент решите починить розетку и коснетесь синего провода, будучи уверенным в его безопасности, вы получите тяжелый удар током.

Именно поэтому главное правило электрика: никогда не доверять цветам проводов. Перед началом любых работ необходимо проверять отсутствие напряжения на всех проводниках с помощью индикаторной отвертки или мультиметра.

Как заземление спасает жизни

Представьте стиральную машину. Внутри нее находится электродвигатель и нагревательный элемент (ТЭН), к которым подведены фаза и ноль. Из-за постоянной вибрации изоляция фазного провода перетерлась, и оголенная медная жила коснулась металлического корпуса машины.

Если в доме нет заземления (двухпроводная сеть), корпус стиральной машины окажется под напряжением 230 В. Автоматический выключатель в щитке не сработает, потому что короткого замыкания нет — ток просто «ждет». Как только вы коснетесь корпуса машины, ток найдет путь в землю через ваше тело.

Если в доме есть заземление (трехпроводная сеть), металлический корпус машины соединен с желто-зеленым проводом PE. Как только фаза касается корпуса, ток мгновенно устремляется по заземляющему проводу в землю. Сопротивление заземляющего провода ничтожно мало (доли Ома). По закону Ома (), при малом сопротивлении возникает огромный ток — сотни ампер. Это классическое короткое замыкание. Автоматический выключатель в щитке мгновенно реагирует на этот скачок тока и отключает питание за доли секунды, еще до того, как вы успеете подойти к стиральной машине.

Понимание ролей фазы, нуля и заземления — это фундамент, без которого невозможен безопасный электромонтаж. В следующих материалах мы разберем, как правильно рассчитывать нагрузку на эти провода и выбирать их сечение, чтобы проводка служила десятилетиями и не перегревалась.

Устройство домашней электросети: автоматические выключатели, УЗО и распределительный щиток

В прошлой теме мы выяснили, как электрический ток попадает в дом и почему прикосновение к фазному проводу смертельно опасно. Однако электричество не идет от уличного столба напрямую к вашей настольной лампе. Прежде чем разойтись по комнатам, кабель питания попадает в главный командный центр домашней сети — распределительный щиток.

Именно здесь устанавливаются устройства, которые ежедневно и незаметно спасают вашу технику от сгорания, а дом — от пожара. Ошибка в сборке этого узла или неправильный выбор компонентов сводят на нет любую, даже самую качественную проводку в стенах. Чтобы безопасно работать с электричеством, необходимо понимать анатомию щитка и физические принципы работы каждого защитного устройства.

Распределительный щиток: анатомия командного центра

Распределительный щиток (или бокс) — это пластиковый или металлический корпус, внутри которого на специальных металлических рейках (DIN-рейках) крепятся модульные устройства защиты и управления.

Помимо самих приборов, внутри щитка находятся две важнейшие детали:

Нулевая шина (N) — медная колодка, к которой сводятся все синие (нулевые) провода от потребителей.

Шина заземления (PE) — колодка, объединяющая все желто-зеленые защитные провода, уходящие к контуру заземления.

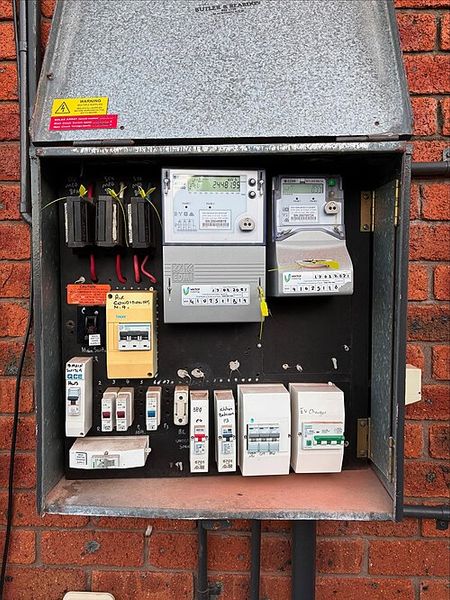

!Открытый бытовой распределительный щиток с установленными модулями

Ток, приходящий в квартиру, сначала проходит через вводной автомат. Это главный рубильник: если его выключить, обесточится абсолютно всё. После него фаза и ноль идут к счетчику электроэнергии, а уже оттуда распределяются по отдельным линиям (группам) через индивидуальные защитные устройства.

Автоматический выключатель: защита кабеля, а не человека

Самый частый элемент в щитке — автоматический выключатель (в обиходе просто автомат). Главное и самое опасное заблуждение новичков заключается в вере, что автомат защищает человека от удара током. Это категорически не так. Автомат защищает исключительно электрический кабель от расплавления и возгорания.

Автоматический выключатель реагирует на две аварийные ситуации: перегрузку и короткое замыкание.

Защита от перегрузки (тепловой расцепитель)

Представьте, что в одну розетку через тройник включили мощный обогреватель, чайник и микроволновку. Суммарный ток превысил пропускную способность кабеля. Медная жила начинает греться, изоляция плавится, что неминуемо приведет к пожару.

Внутри автомата находится биметаллическая пластина, сваренная из двух металлов с разным коэффициентом теплового расширения. Когда через нее проходит ток, превышающий норму, пластина нагревается и изгибается. Изогнувшись до определенного предела, она нажимает на спусковой механизм, и автомат отключает питание. Этот процесс не мгновенный: при небольшой перегрузке автомат может «терпеть» от нескольких минут до часа.

Защита от короткого замыкания (электромагнитный расцепитель)

Если фазный провод напрямую коснется нулевого (например, при перерубании кабеля топором), сопротивление цепи упадет почти до нуля. По закону Ома ток мгновенно возрастет до сотен или тысяч ампер. Биметаллическая пластина просто не успеет нагреться — кабель испарится раньше.

Для таких ситуаций в автомате есть катушка с сердечником (соленоид). Огромный ток короткого замыкания создает мощное магнитное поле, которое мгновенно втягивает сердечник. Тот бьет по механизму расцепления, и цепь разрывается за доли секунды.

Как выбрать номинал автомата?

Номинал автомата (цифра на корпусе, например, 16 А) всегда подбирается под сечение кабеля, а не под мощность прибора.

Чтобы понять, какой ток потребляет ваша техника, используется базовая формула мощности:

Где — сила тока в амперах (А), — суммарная мощность приборов в ваттах (Вт), а — напряжение сети (230 В).

Если вы включили чайник мощностью 2000 Вт, ток составит А. Стандартный медный кабель сечением 2,5 мм² (используется для розеток) способен выдержать ток до 27 А. Чтобы кабель никогда не работал на пределе, его защищают автоматом на 16 А. Если ток превысит 16 А, автомат отключится, сохранив кабель холодным и целым.

УЗО: персональный телохранитель

Если автомат защищает провода, то кто защитит человека? Эту задачу выполняет УЗО — устройство защитного отключения (в международной терминологии Residual Current Device, RCD).

> Современный дом невозможно представить без надежной защиты от электрических аварий. УЗО — это ваш вклад в безопасность семьи и сохранность жилья. > > electrikexpert.ru

Принцип работы УЗО основан на сравнении токов. В нормальной ситуации ток, ушедший в квартиру по фазному проводу, должен полностью вернуться по нулевому. УЗО непрерывно сравнивает эти два значения с помощью дифференциального трансформатора.

Если человек случайно коснется оголенного фазного провода, часть тока пойдет через его тело в землю. В этот момент ток, возвращающийся по нулю, станет меньше тока, ушедшего по фазе. УЗО мгновенно (за 0,02–0,03 секунды) зафиксирует эту утечку и разорвет цепь, спасая человеку жизнь.

!Интерактивная симуляция работы УЗО

Типы УЗО: почему это важно

Не все УЗО одинаковы. Они различаются по типу тока утечки, на который реагируют:

| Тип УЗО | Назначение | Применение в быту | | :--- | :--- | :--- | | AC | Реагирует только на переменный ток утечки | Устаревший стандарт. Подходит для простых приборов (лампы накаливания, простые обогреватели). | | A | Реагирует на переменный и пульсирующий постоянный ток | Обязателен для современной техники с импульсными блоками питания (компьютеры, стиральные машины, LED-лампы). | | B | Реагирует на все виды токов, включая постоянный сглаженный | Применяется на производствах и для зарядных станций электромобилей. |

Важное правило монтажа: УЗО само по себе не имеет защиты от перегрузки и короткого замыкания (оно просто сгорит). Поэтому УЗО всегда устанавливается в паре с автоматическим выключателем. При этом номинальный ток УЗО должен быть равен или на ступень выше тока автомата (например, автомат на 16 А защищается УЗО на 25 А).

Существует также дифференциальный автомат (дифавтомат) — это устройство «два в одном», которое объединяет в одном корпусе и обычный автомат, и УЗО. Оно экономит место в щитке, но стоит значительно дороже.

Архитектура щитка: разделяй и властвуй

Современный электромонтаж не допускает подключения всей квартиры на один автомат. Сеть необходимо делить на логические группы. Это делается для того, чтобы при аварии в одной комнате (например, замкнула розетка) не гас свет во всем доме.

!Схема иерархии домашнего электрощитка

Базовые принципы разделения групп:

Разделение света и розеток. Освещение потребляет мало энергии, для него используется кабель сечением 1,5 мм² и автомат на 10 А. Розетки испытывают большие нагрузки — кабель 2,5 мм² и автомат на 16 А.

Выделенные линии для мощной техники. Стиральная машина, бойлер, духовой шкаф, кондиционер — каждый из этих приборов должен иметь свой собственный кабель от щитка и свой автомат.

Мокрые зоны. Ванная комната и кухня — зоны повышенной опасности из-за обилия воды. Линии, идущие в эти помещения, в обязательном порядке должны защищаться УЗО с током утечки не более 30 мА (а для ванной часто рекомендуют 10 мА).

Грамотно спроектированный распределительный щиток — это не хаотичное сплетение проводов, а строгая, логичная система. В ней каждый элемент выполняет свою функцию: автоматы берегут кабели от пожара, УЗО стоят на страже человеческой жизни, а правильное разделение на группы обеспечивает комфорт при обслуживании сети. В следующем материале мы перейдем от теории к практике и разберем, как правильно зачищать провода и создавать надежные контактные соединения, которые не будут искрить и греться.

Проектирование проводки: расчет нагрузки электроприборов и правильный выбор сечения кабеля

В предыдущей теме мы разобрали устройство распределительного щитка и выяснили, что автоматические выключатели защищают не человека, а электрический кабель. Однако эта защита сработает только в одном случае: если номинал автомата строго соответствует толщине провода, который он защищает.

Представьте себе водопроводную систему. Если насос (источник тока) будет закачивать воду под огромным давлением в тонкую пластиковую трубочку, она неизбежно лопнет. В электрике происходит то же самое: попытка пропустить слишком большой ток через слишком тонкий провод приводит к перегреву, расплавлению изоляции и пожару. Чтобы этого избежать, перед покупкой материалов необходимо грамотно спроектировать сеть, рассчитать будущую нагрузку и подобрать правильное сечение кабеля.

> Электропроводка в квартире – это не просто набор проводов и розеток, это кровеносная система вашего дома, от которой зависит комфорт, функциональность и, самое главное, безопасность всех жильцов. > > energy-systems.ru

Физика процесса: почему провода греются

Любой проводник, даже самый лучший, обладает активным сопротивлением. Когда электрический ток (поток направленных электронов) движется по металлической жиле, электроны сталкиваются с атомами кристаллической решетки металла. В результате этих столкновений выделяется энергия в виде тепла.

Чем тоньше провод, тем теснее электронам, тем чаще происходят столкновения и тем сильнее нагревается металл. Если температура превысит допустимый предел (обычно около 65–70 градусов Цельсия для стандартной бытовой изоляции), поливинилхлоридная оболочка кабеля начнет плавиться, выделяя едкий токсичный дым. Затем произойдет короткое замыкание оголенных жил.

Именно поэтому ключевой характеристикой любого провода является его сечение — площадь среза токопроводящей жилы, которая измеряется в квадратных миллиметрах (мм²). Чем больше сечение, тем больший ток кабель способен пропустить через себя без опасного нагрева.

Медь или алюминий: битва материалов

В старом жилом фонде повсеместно встречается алюминиевая проводка. В советское время ее использование было оправдано: алюминий дешев, а бытовых электроприборов в квартирах было мало (телевизор, холодильник и несколько лампочек). Сегодня ситуация кардинально изменилась, и использование алюминия во внутренней проводке жилых помещений настоятельно не рекомендуется, а во многих странах и вовсе запрещено современными строительными нормами.

Причины отказа от алюминия в быту: * Высокое сопротивление. Алюминий проводит ток в 1,5 раза хуже меди. Это значит, что для одинаковой нагрузки алюминиевый провод должен быть значительно толще медного. * Текучесть металла. Под давлением винта в клемме розетки или автомата алюминий со временем деформируется и «вытекает». Контакт ослабевает, начинает искрить и сильно греться. * Окисление. На воздухе алюминий мгновенно покрывается оксидной пленкой, которая очень плохо проводит ток, создавая дополнительное сопротивление в местах соединений. * Хрупкость. После нескольких сгибаний алюминиевая жила легко ломается внутри изоляции.

Современный стандарт для домашней электрики — исключительно медный кабель. Он пластичен, надежен, не требует постоянной подтяжки контактов и выдерживает колоссальные нагрузки при меньшем диаметре.

Как рассчитать нагрузку: базовая математика электрика

Чтобы выбрать правильный кабель, нужно знать, какой ток по нему пойдет. Для этого необходимо вычислить суммарную мощность всех приборов, которые будут одновременно подключены к данной линии.

Мощность прибора всегда указывается на его заводской табличке (шильдике) или в паспорте и измеряется в ваттах (Вт) или киловаттах (кВт, 1 кВт = 1000 Вт).

Для перевода мощности в силу тока используется базовая физическая формула:

Где: * — расчетная сила тока в амперах (А). * — суммарная мощность всех одновременно работающих приборов в ваттах (Вт). * — напряжение в сети (для стандартной однофазной домашней сети это 230 В).

Практический пример: расчет линии для кухни

Кухня — самый энергоемкий узел в доме. Допустим, вы планируете вывести отдельную линию розеток для рабочей зоны. Вы предполагаете, что утром можете одновременно включить:

Электрический чайник: 2000 Вт

Микроволновую печь: 1200 Вт

Тостер: 800 Вт

Суммарная мощность составит: 2000 + 1200 + 800 = 4000 Вт.

Подставляем значения в формулу:

Расчетный ток составляет 17,4 А. Теперь нам нужно подобрать кабель, который способен безопасно пропускать такой ток неограниченно долгое время.

Стандарты сечений: золотые правила монтажа

В теории можно было бы высчитывать идеальное сечение кабеля для каждой отдельной розетки с точностью до десятых долей миллиметра. На практике так никто не делает. Производители выпускают кабели со стандартным шагом сечений: 1,5 мм², 2,5 мм², 4 мм², 6 мм² и так далее.

За десятилетия практики в бытовой электрике сформировались негласные, но строгие стандарты, которые гарантируют безопасность и перекрывают 99% потребностей обычного дома.

| Назначение линии | Рекомендуемое сечение (медь) | Максимальный ток кабеля | Номинал защитного автомата | | :--- | :--- | :--- | :--- | | Освещение (LED-лампы, люстры) | 1,5 мм² | до 19 А | 10 А | | Обычные розетки (комнаты, кухня) | 2,5 мм² | до 27 А | 16 А | | Мощная техника (бойлер, кондиционер) | 2,5 мм² или 4,0 мм² | до 38 А | 16 А или 20 А | | Варочная панель / Электроплита | 6,0 мм² | до 46 А | 32 А |

Возвращаясь к нашему примеру с кухней: расчетный ток составил 17,4 А. Стандартный кабель для розеток сечением 2,5 мм² выдерживает до 27 А. Кажется, что он подходит. Однако здесь вступает в силу правило слабого звена.

Розетки бытового назначения конструктивно рассчитаны на максимальный ток 16 А (это написано на их корпусе). Если вы пустите через розетку ток 17,4 А, кабель выдержит, а вот сама розетка расплавится. Поэтому линия розеток 2,5 мм² всегда защищается автоматом строго на 16 А.

Следовательно, включать чайник, микроволновку и тостер в одну розеточную группу одновременно нельзя — автомат на 16 А просто отключит питание. Решение на этапе проектирования: разделить рабочую зону кухни на две независимые линии, каждая из которых будет иметь свой кабель 2,5 мм² и свой автомат на 16 А.

!Схема соответствия: мощность прибора, сечение кабеля и номинал автомата

Скрытая и открытая проводка: фактор охлаждения

При выборе сечения профессионалы всегда учитывают способ прокладки. Кабель, проложенный открыто по стене, свободно охлаждается окружающим воздухом. Тот же самый кабель, замурованный в слой штукатурки или спрятанный в гофротрубе за гипсокартоном, находится в своеобразном «термосе». Ему гораздо сложнее отдавать тепло.

Именно поэтому таблицы Правил устройства электроустановок (ПУЭ) дают разные значения допустимого тока для одного и того же сечения в зависимости от условий прокладки. В домашнем ремонте проводка почти всегда делается скрытой, поэтому кабель всегда берется с запасом по сечению. Использование провода 2,5 мм² для розеток вместо 1,5 мм² (которого в теории хватило бы для телевизора) — это именно тот необходимый запас прочности, который учитывает плохой теплоотвод в стене.

Потеря напряжения на длинных дистанциях

Еще один важный физический нюанс — падение напряжения. Чем длиннее кабель, тем больше его собственное сопротивление. Если вы тянете линию к беседке в дальнем конце участка (например, 50 метров), напряжение в розетке на конце этой линии может оказаться не 230 В, а всего 200 В.

Из-за этого лампочки будут светить тускло, а электродвигатели (например, в газонокосилке или насосе) начнут перегреваться и могут сгореть. Если длина кабельной трассы превышает 20-25 метров, сечение кабеля необходимо увеличивать на одну ступень (например, брать 4,0 мм² вместо 2,5 мм²), даже если мощность подключаемых приборов невелика. Это компенсирует потери энергии на преодоление сопротивления длинного проводника.

Грамотный расчет сечения кабеля — это фундамент, на котором строится вся безопасность домашней электросети. Нельзя экономить на толщине меди, так как переделка сгоревшей проводки обойдется в десятки раз дороже. Поняв, как правильно подбирать провода под нагрузку, мы можем переходить к следующему, сугубо практическому этапу. В следующей статье мы разберем, как правильно снимать изоляцию, почему скрутки запрещены правилами и какие современные клеммы обеспечивают самый надежный контакт на долгие годы.

Теоретические расчеты сечения кабеля и номиналов автоматических выключателей — это фундамент безопасности. Однако даже идеально спроектированная сеть может стать источником пожара, если на этапе физического соединения проводов допущена небрежность. Переход от теории к практике требует понимания механики контактов, строгой дисциплины и неукоснительного соблюдения правил электробезопасности.

Любая работа с домашней электросетью начинается с главного правила, написанного кровью поколений мастеров: никогда не доверяйте маркировке автоматов в щитке на 100%.

> Замена или установка новой розетки – одна из самых распространенных задач при ремонте. На первый взгляд, процесс кажется простым, но работа с электричеством не прощает ошибок и требует строгого соблюдения правил безопасности. > > elec.ru

Перед тем как снять крышку с розетки или прикоснуться к оголенному проводу, необходимо выполнить жесткий алгоритм обесточивания:

Отключите автоматический выключатель нужной линии в распределительном щитке. Если нет уверенности, какой именно автомат отвечает за нужную комнату — отключайте вводной (главный) автомат всей квартиры.

Проверьте отсутствие напряжения. Вставьте в розетку, которую собираетесь демонтировать, заведомо рабочий прибор (например, настольную лампу или зарядку телефона).

После снятия декоративной крышки обязательно коснитесь каждого провода индикаторной отверткой или щупами мультиметра. Индикатор не должен светиться ни на одном из контактов.

Подготовка проводов: искусство надежного контакта

Электрический ток не терпит узких мест. Место соединения двух проводов или провода с клеммой розетки — это потенциально самое слабое звено всей цепи. Если контакт неплотный, его переходное сопротивление резко возрастает. По законам физики, прохождение тока через участок с высоким сопротивлением вызывает выделение огромного количества тепла. Металл нагревается, изоляция плавится, возникает искрение (электрическая дуга), что неизбежно приводит к возгоранию.

Чтобы контакт был идеальным, провод нужно правильно зачистить. Для этого профессионалы используют стриппер — специальный инструмент для снятия изоляции. Использование обычного кухонного или канцелярского ножа часто приводит к тому, что лезвие оставляет микроскопическую насечку на медной жиле. При укладке провода в тесную монтажную коробку (подрозетник) жила легко надламывается в месте этой насечки.

Стандартная длина снятия изоляции для большинства современных розеток и выключателей составляет 10–12 миллиметров. Оголенная медь должна быть чистой, ровной и не иметь следов окисления.

Эволюция соединений: почему скрутки вне закона

В старом жилом фонде провода в распределительных коробках часто соединяли методом простой скрутки и заматывали синей изолентой. Современные Правила устройства электроустановок (ПУЭ) категорически запрещают этот метод.

| Метод соединения | Надежность | Описание и применение | Допустимость по ПУЭ | | :--- | :--- | :--- | :--- | | Скрутка | Низкая | Металл со временем ослабевает из-за перепадов температур (нагрев/остывание). Контакт ухудшается. | Запрещено (без дополнительной сварки или пайки) | | Винтовая клемма | Средняя | Провод зажимается винтом. Требует периодической подтяжки, так как медь под давлением может деформироваться. | Разрешено | | Пружинная клемма (WAGO) | Высокая | Внутри находится мощная стальная пружина, которая постоянно давит на провод, компенсируя любые температурные расширения металла. | Разрешено и рекомендовано | | Опрессовка гильзами | Максимальная | Провода вставляются в медную трубку и сдавливаются гидравлическим прессом в монолит. Неразборное соединение. | Разрешено (идеально для скрытой проводки) |

Для самостоятельного монтажа освещения и розеток оптимальным выбором являются оригинальные пружинные клеммы WAGO. Они не требуют специального инструмента и обеспечивают стабильное давление на проводник десятилетиями.

Монтаж розетки: цветовая маркировка и геометрия

Современная электропроводка выполняется трехжильным кабелем. Международный стандарт цветовой маркировки создан для того, чтобы электрик в любой стране мира мог безошибочно определить назначение провода: * Фаза (L - Line): Коричневый, черный, серый или белый провод. Это проводник, по которому энергия приходит от электростанции к прибору. Он находится под опасным напряжением. * Ноль (N - Neutral): Синий или голубой провод. По нему ток возвращается обратно, замыкая цепь. * Заземление (PE - Protective Earth): Желто-зеленый провод. Защитный проводник, который в нормальном режиме не участвует в работе прибора, но спасает жизнь при пробое изоляции.

Процесс подключения розетки выглядит следующим образом:

Зачищенные на 10-12 мм концы проводов вставляются в соответствующие клеммы механизма розетки.

Заземляющий (желто-зеленый) провод всегда подключается к центральной клемме, которая соединена с металлическими «усиками» на лицевой стороне розетки.

Фазный и нулевой провода подключаются к крайним клеммам (справа и слева). Для переменного тока не имеет принципиального значения, с какой стороны будет фаза, а с какой ноль, однако хорошим тоном считается подключать фазу к правой клемме.

Провода аккуратно складываются гармошкой внутри подрозетника.

Механизм розетки вставляется в стену и фиксируется.

Важный нюанс: многие старые розетки крепились за счет распорных лапок, которые впивались в стенки отверстия. В современных пластиковых подрозетниках механизм необходимо жестко прикручивать длинными саморезами к специальным ушкам на самом подрозетнике. Это гарантирует, что розетка не вывалится из стены, когда вы будете вытаскивать тугую вилку пылесоса.

Установка выключателя: главное правило безопасности

Монтаж выключателя концептуально отличается от розетки. Если к розетке подходят все три провода (фаза, ноль, земля), то выключатель работает только с одним проводом — фазным.

Задача выключателя — разорвать электрическую цепь, чтобы остановить поток электронов к лампочке. Критически важно, чтобы выключатель разрывал именно фазу, а не ноль.

!Схема правильного подключения выключателя: он должен разрывать именно фазный проводник, а не нулевой.

Представьте ситуацию: выключатель установлен неправильно и разрывает синий (нулевой) провод. Вы щелкаете клавишей, цепь размыкается, и свет в комнате гаснет. Вам кажется, что люстра обесточена, и вы лезете на стремянку менять перегоревшую лампочку. Вы случайно касаетесь металлического цоколя внутри патрона.

Поскольку выключатель разорвал только ноль, фазный провод (коричневый) все еще подключен к люстре и находится под напряжением 230 В. Как только вы касаетесь контакта, ток находит новый путь к земле — через ваше тело. Происходит тяжелое поражение электрическим током, несмотря на то, что свет был «выключен».

Именно поэтому схема подключения освещения всегда строится так: * Нулевой провод (синий) идет от распределительной коробки напрямую к светильнику. * Фазный провод (коричневый) спускается от коробки к выключателю, заходит в его входную клемму (обычно обозначается буквой L или стрелочкой внутрь). * Из выходной клеммы выключателя выходит провод (его называют «коммутируемая фаза») и поднимается обратно к светильнику.

!Интерактивная симуляция работы выключателя: посмотрите, как разрыв фазы обесточивает патрон лампы, делая его безопасным.

Подключение осветительных приборов

Когда вы вешаете люстру или устанавливаете точечные светильники, вы сталкиваетесь с подключением проводов на потолке. Современные светильники обычно оснащены собственной небольшой клеммной колодкой.

Если светильник имеет металлический корпус, к нему обязательно должен быть подключен желто-зеленый провод заземления. Это защитит вас, если внутри люстры от нагрева оплавится изоляция фазного провода и он коснется металлического каркаса. Без заземления весь корпус люстры окажется под напряжением, и первый же человек, решивший протереть с нее пыль, получит удар током. При наличии заземления ток мгновенно уйдет в землю, что вызовет короткое замыкание и моментальное срабатывание защитного автомата в щитке.

Аккуратность, использование качественных клемм, соблюдение цветовой маркировки и строгое правило «выключатель разрывает фазу» — это базовые принципы, которые делают домашнюю электрику безопасной и долговечной. Понимание этих физических процессов позволяет не просто механически соединять провода по инструкции, а осознанно создавать надежную энергетическую кровеносную систему своего дома.

Работа с домашней электросетью — это не просто механическое соединение проводов, о котором мы говорили на этапе практического монтажа. Электричество невидимо, не имеет запаха и не прощает небрежности. Любая ошибка может проявиться не сразу, а спустя месяцы, когда скрытая в стене проводка начнет плавиться от незаметной перегрузки. Безопасность делится на два фундаментальных направления: личная безопасность мастера в момент проведения работ и глобальная защита самой электросети от аварийных режимов в процессе эксплуатации.

Личная безопасность: алгоритм выживания электрика

Даже если вы просто меняете треснувшую крышку розетки, вы обязаны соблюдать строгий протокол. Главная причина травм при домашних ремонтах — излишняя самоуверенность и слепая вера в то, что «выключатель на стене всё обесточил».

> Любые электромонтажные работы всегда сопровождаются риском получить серьезную травму или увечье. И риск этот возрастает в десятки раз, если не соблюдены элементарные правила техники безопасности. > > storge-bk.ru

Профессиональный подход к обесточиванию рабочего места состоит из четырех обязательных шагов:

Отключение в щитке. Никогда не полагайтесь на комнатные выключатели. Они разрывают только одну линию (и, как мы выяснили ранее, иногда ошибочно разрывают ноль вместо фазы). Отключать нужно автоматический выключатель конкретной группы в распределительном щитке. Если маркировка в щитке отсутствует или вызывает сомнения — отключайте главный вводной автомат квартиры.

Защита от случайного включения. В промышленности используется система блокировки замками. Дома достаточно предупредить всех членов семьи о проводимых работах и повесить на щиток стикер с надписью: «Не включать! Работают люди».

Проверка отсутствия напряжения. Это самый критичный этап. Наглядно убедиться в том, что электрический ток перестал поступать в сеть, можно только с помощью приборов. Используйте мультиметр или индикаторную отвертку.

Использование правильного инструмента. Рукоятки пассатижей, кусачек и отверток должны иметь заводскую маркировку 1000V (или VDE). Это означает, что изоляция инструмента сертифицирована для работы под высоким напряжением и защитит вас в случае случайного касания оголенного провода.

При проверке индикаторной отверткой обязательно коснитесь каждого провода в монтажной коробке. Иногда в один подрозетник могут заходить провода от разных групп (например, транзитная фаза для соседней комнаты), которые остаются под напряжением даже после отключения целевого автомата.

Анатомия перегрузки: почему горят провода

Когда монтаж завершен и сеть введена в эксплуатацию, на первый план выходит защита от перегрузки электросети. Это состояние, при котором потребляемый приборами ток превышает пропускную способность кабеля.

Физика этого процесса описывается законом Джоуля-Ленца. При прохождении электрического тока через проводник выделяется тепло. Количество этого тепла напрямую зависит от квадрата силы тока и сопротивления проводника.

Если ток находится в пределах нормы, кабель успевает отдавать выделяемое тепло в окружающую среду (стену или воздух). Но если ток превышает допустимый предел, температура медной жилы начинает стремительно расти. При достижении 70–80 °C изоляция из ПВХ размягчается, а при 150–200 °C начинает плавиться и обугливаться, выделяя едкий дым и провоцируя короткое замыкание.

Математика кухонной катастрофы

Рассмотрим классический пример неправильного распределения нагрузки. В старых квартирах на кухню часто выведена всего одна линия с медным кабелем сечением 2,5 мм², защищенная автоматом на 16 А.

Представим утро: вы включаете электрический чайник (2000 Вт), микроволновую печь (1500 Вт) и тостер (1000 Вт).

Общая мощность: Вт.

Используя базовую формулу мощности , найдем силу тока:

Где: * — сила тока в амперах (А) * — суммарная мощность в ваттах (Вт) * — напряжение сети (230 В)

А.

Кабель сечением 2,5 мм² рассчитан на длительное протекание тока до 21–25 А (в зависимости от условий прокладки). Кажется, что кабель выдержит. Однако номинал автоматического выключателя составляет 16 А. Ток в 19,5 А превышает его номинал на 22%. В этот момент в работу вступает тепловой расцепитель автомата.

Как автоматический выключатель защищает сеть

Многие ошибочно полагают, что автомат на 16 А отключится ровно при достижении тока в 16,1 А. Это опасное заблуждение. Автоматы имеют времятоковую характеристику.

Внутри автомата находится биметаллическая пластина, состоящая из двух металлов с разным коэффициентом теплового расширения. При прохождении тока, превышающего номинал, пластина нагревается и начинает изгибаться. Чем больше ток, тем быстрее она изогнется и нажмет на спусковой механизм, разрывая цепь.

При токе 19,5 А (превышение на 22%) автомат на 16 А может не отключаться от 10 минут до целого часа! Все это время проводка будет работать в стрессовом режиме, нагреваясь. Если бы в нашем примере мы включили еще и посудомоечную машину (плюс 2000 Вт), ток подскочил бы до 28 А, и автомат сработал бы гораздо быстрее — примерно за 1–2 минуты, спасая изоляцию от расплавления.

!Схема внутреннего устройства автоматического выключателя: биметаллическая пластина для защиты от перегрузки и электромагнитная катушка для защиты от короткого замыкания.

Смертельная ошибка: «Усиление» автомата

Самая частая и самая опасная ошибка домашних мастеров при постоянном выбивании пробок — это замена автомата на более мощный.

Если в нашем кухонном примере автомат на 16 А постоянно отключается, неграмотный человек может решить проблему, установив автомат на 25 А. Что произойдет физически?

Ток в 28 А (чайник + микроволновка + тостер + посудомойка) для автомата на 25 А является лишь незначительной перегрузкой. Автомат будет «терпеть» этот ток часами. Но кабель сечением 2,5 мм² не способен безопасно пропускать 28 А. Он начнет раскаляться. Изоляция расплавится прямо внутри стены, оголенные фаза и ноль соприкоснутся, и произойдет короткое замыкание. Если рядом окажутся горючие материалы (например, деревянная обрешетка или обои), начнется пожар.

Золотое правило электрики: номинал автоматического выключателя подбирается исключительно для защиты кабеля, а не для обеспечения работы всех желаемых приборов. Если вам нужно подключить больше мощности — необходимо прокладывать новую, дополнительную кабельную линию от щитка.

Короткое замыкание: когда счет идет на миллисекунды

Перегрузка — это медленный процесс. Короткое замыкание (КЗ) — это мгновенная катастрофа. Оно возникает, когда фазный проводник напрямую соединяется с нулевым или заземляющим проводом, минуя полезную нагрузку (электроприбор).

Согласно закону Ома для участка цепи: .

При коротком замыкании сопротивление цепи () стремится к нулю. Следовательно, сила тока () мгновенно возрастает до сотен или даже тысяч ампер. При таком токе медный провод может испариться за доли секунды, выбросив сноп искр температурой в несколько тысяч градусов.

Тепловая биметаллическая пластина в автомате слишком инерционна, чтобы среагировать на КЗ — она просто не успеет нагреться. Для этой цели в автомате предусмотрен второй механизм — электромагнитный расцепитель. Это катушка с сердечником (соленоид). При колоссальном скачке тока вокруг катушки мгновенно возникает мощное магнитное поле, которое втягивает сердечник. Сердечник бьет по механизму расцепления, и цепь разрывается за 0,01–0,02 секунды, предотвращая взрыв проводки.

| Характеристика | Перегрузка сети | Короткое замыкание | | :--- | :--- | :--- | | Причина | Подключение слишком мощных приборов к одной линии | Повреждение изоляции, прямое касание фазы и нуля | | Сила тока | Превышает норму в 1,2 – 2 раза | Превышает норму в 10 – 100 раз | | Время развития | От нескольких минут до часов | Доли секунды | | Защитный механизм | Тепловой расцепитель (биметаллическая пластина) | Электромагнитный расцепитель (соленоид) |

Профилактика и признаки опасности

Даже правильно спроектированная сеть со временем может стать источником опасности. Металл подвержен температурному расширению и сжатию, из-за чего винтовые контакты в розетках и щитке могут ослабевать. Это приводит к увеличению переходного сопротивления и локальному нагреву.

Определить, что ваша электросеть работает на пределе или имеет слабые контакты, можно по следующим признакам: * Мерцание света при включении мощных приборов (пылесоса, утюга). Это говорит о падении напряжения из-за высокого сопротивления на линии. * Нагрев вилок и розеток. Если после работы обогревателя вилка обжигает руки — контакт внутри розетки ослаб и требует немедленной ревизии. * Специфический запах озона или плавящегося пластика возле распределительного щитка или монтажных коробок. * Потрескивание или жужжание внутри выключателей и розеток (признак электрической дуги).

Регулярный визуальный осмотр щитка (раз в год) и подтяжка всех винтовых соединений — это обязательный минимум обслуживания домашней электросети. Понимание физических процессов, происходящих в проводах, и строгая дисциплина при выполнении работ гарантируют, что электричество останется вашим надежным и безопасным помощником.
